ETS Electro-Tech Systems静电放电模拟器和自动化测试系统 930D 型静电放电模拟器
凭借30余年满足静电放电敏感性测试需求的经验，930D静电枪是业内最稳定的解决方案。它专注于系统级静电放电测试，可在宽电压范围内根据各种行业规范产生放电事件。930D操作简便，这得益于其清晰的用户界面和坚固耐用的设计。该设备的设计理念在于简洁性，从而实现了业界领先的波形一致性，这是大多数现代静电枪所无法提供的关键优势。930D提供多种标准和定制放电模块，定能满足您的系统级静电放电测试需求。
930D 型静电放电枪式静电放电模拟器可产生 ±100V 至 ±26kV 的静电放电脉冲。可选的 RC 网络包括 1.5k 欧姆/100pF 人体模型 (HBM) 网络、330 欧姆/150pF IEC 网络，或从各种汽车、电子、医疗或军事网络中进行选择。

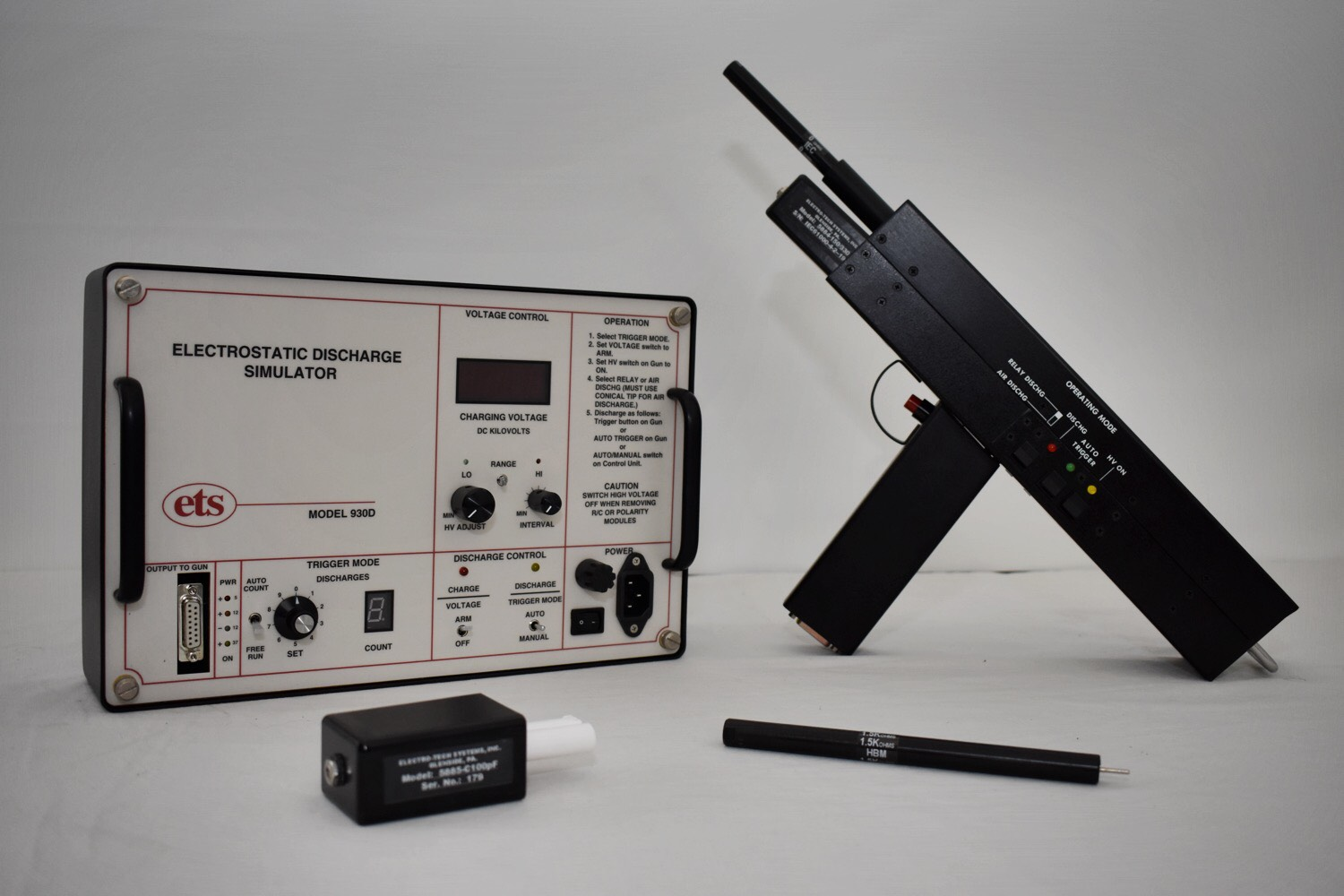

930D 由控制单元和放电（枪）单元组成，两者通过一根可拆卸的 10 英尺电缆连接。控制单元内含低压电源（带 LED 状态指示灯）、系统定时电子元件、0.5 英寸 LED 电压显示屏以及自动模式事件计数器和高压电源的控制电路。此外，还提供一套用于远程操作的充电/放电控制电路。
放电单元（枪）包含高压电源、高压继电器以及插入式电阻和电容网络。它集成了高压开关、手动/自动和继电器/气动放电控制功能，以及LED状态指示灯。枪体上有一个¼-20螺纹孔，可用于将其安装到三脚架上。
该系统具有四种操作模式：自动计数、自由运行、手动和气动发射。气动发射和手动操作由枪上的开关控制。整个系统收纳在一个ABS材质的便携箱中。
特征：
- 电压范围：±100 – ±26,000V（可选：最高可达±30,000V）
- 接触和空气放电能力
- 远程放电能力
- 高质量波形，精度至关重要。
- 测试数据存储在内存中，可以轻松下载。
- 可提供定制的排放网络模块。
- 有多种支架和配件可用于火炮定位
- 系统包装在一个工业级手提箱中。
- 插入式遥控网络按照 HBM、IEC 和 MIL 标准进行测试
- 可选的电场和磁场探头
- 可选的IEC测试目标
标准：
- ANSI/ESDA/JEDEC JS-001-2023
- IEC 61000-4-2
- MIL-STD-883、MIL-STD-883-3、方法 3015.9
遥控网络选项：
- HBM RC网络：1.5kΩ电阻，100pF电容
- IEC HMM网络：330Ω电阻，150pF电容
- 军用放电RC网络：0Ω、500Ω和5kΩ电阻，500pF电容
