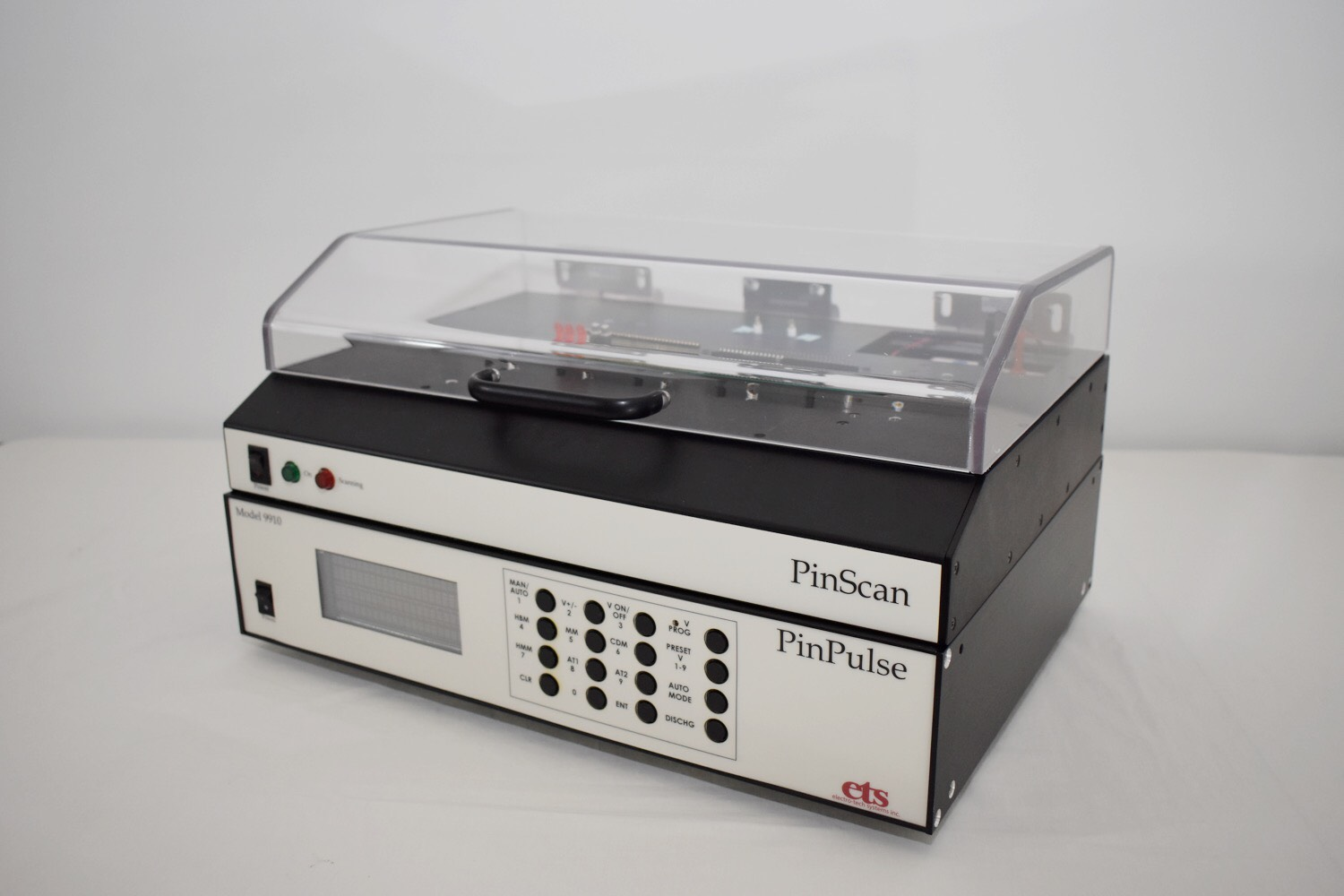

ETS Electro-Tech Systems静电放电模拟器和自动化测试系统 9910型 PinScan 自动静电放电测试系统
9910型PinPulse™/PinScan™ 用于测定电子器件的静电放电 (ESD) 敏感性，最高可达 ±8kV。PinPulse 可生成最高 ±8kV 的 ESD 脉冲，用于使用 HBM、MM 和 HMM 模型测试电子器件的静电放电敏感性。PinScan 可自动对多达 128 个引脚的器件进行 ESD 测试，首先施加放电脉冲，然后执行曲线追踪测试以识别故障。
PinPulse：
PinPulse 技术采用双引脚测试方法，提供可靠、高质量、低寄生效应的 HBM、MM 和 HMM 放电，用于确定电子设备在 ±5V 至 ±8kV 电压范围内的抗扰度。专有的 ETS 技术利用专用继电器，在单个单元中即可支持人体模型 (HBM)、机器模型 (MM) 和人体金属模型 (HMM)，无需任何额外的模块/选件。
PinScan：
PinScan 在 PinPulse 系统的基础上进行了扩展，增加了全自动放电操作序列控制功能，并可在对被测器件 (DUT) 施加应力之前或之后执行曲线追踪测试。该软件平台提供了一个用户友好的界面，可控制引脚位置、电压、时序和曲线追踪测试。
专有的切换系统可自动连接到 DUT 引脚。PurePulse 放电可应用于 DUT 的任意两个引脚之间。测试序列无需用户干预即可运行。
PinScan 通过 128 针接口与被测器件 (DUT) 连接，实现与器件引脚的自动连接。一系列适配器可直接插入任何所需的 DUT 组合，从 2 针器件到引脚数更多的 IC，再到完整的组件。系统包含一个标准适配器板，ETS 还提供其他配置。PinScan 还包含一项附加功能，即在测试过程中测试电路。它会提供电流-电压曲线图，清晰地显示器件状态的任何变化。
此外，还包含一个锁定盖，可在测试期间为 DUT 和测试连接提供互锁的安全保护。
特征：
- PinPulse 利用专有的 ETS 技术提供清晰的波形，峰值电压可在 ±5V 至 ±8KV 范围内选择。
- 内置网络实现了行业标准模型：
- HBM（100pF / 1,500Ω）：±5V 至 ±8kV
- MM（200pF / 0Ω）：±5V 至 ±1kV
- HMM（150pF / 330Ω）：±5V 至 ±4kV
- PinScan 可对最多 128 个引脚的设备进行自动化的免手动 2 引脚测试。
- 计算机控制可实现引脚连接和测试电压的自动排序。
- 曲线追踪（电流与电压）功能可在放电前后对设备进行实时评估。
标准：
- HBM 符合 ANSI/ESDA/JEDEC JS-001-2017、MIL-STD-883L（参考 MIL-STD-883-3）
- MM符合JEDEC 22-A115C（参考文件）和ESD SP5.2-2019标准
