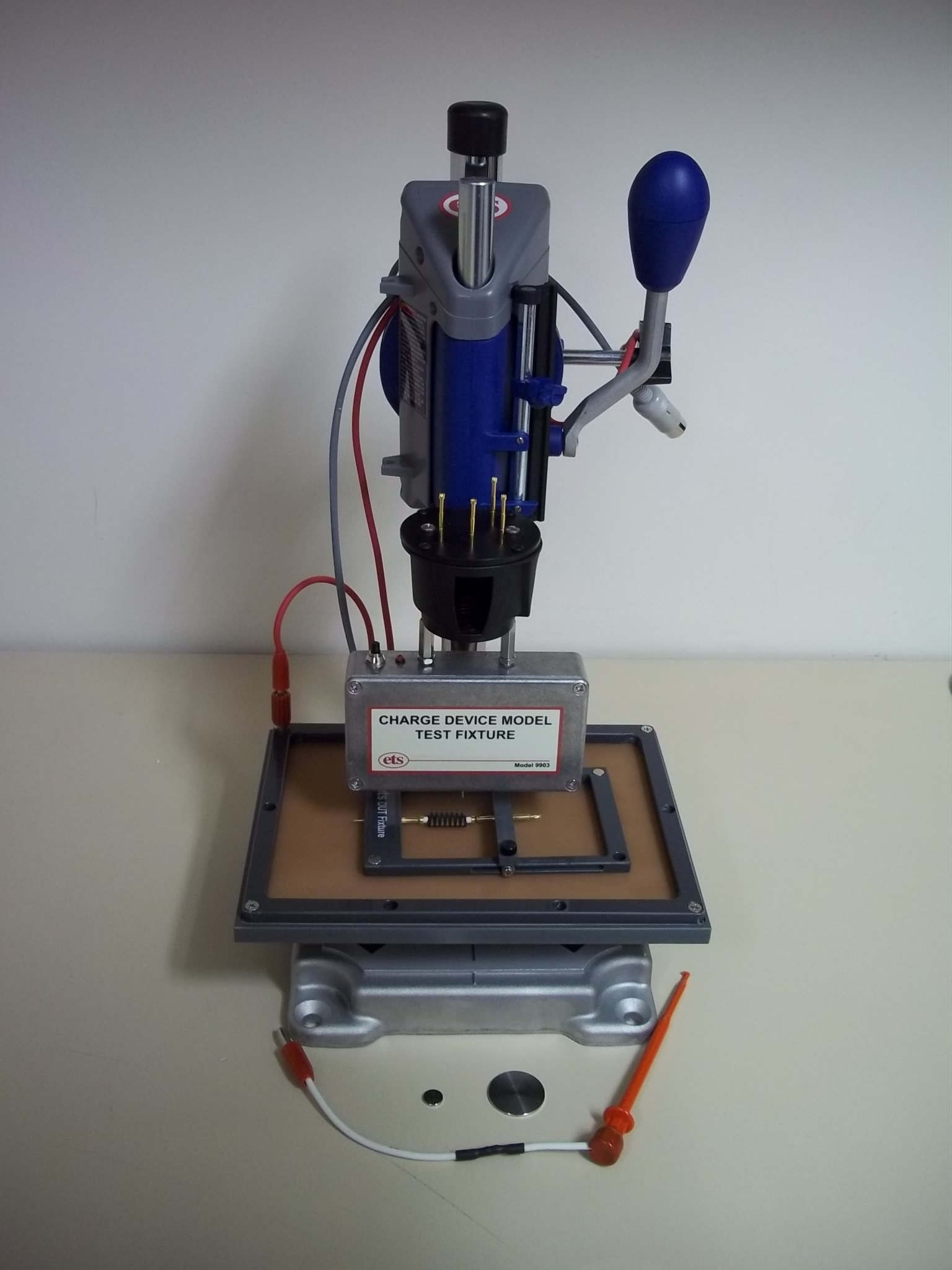

ETS Electro-Tech Systems静电放电模拟器和自动化测试系统 9903型带测试夹电器件模型具
新型 ETS 9903 型号完全符合 ANSI/ESD/JEDEC JS-002-2018 规范及相关方法，可满足大小盘校准的要求。该系统可作为所有 ETS 9910 系列静电放电模拟器的附加组件，为您的实验室和生产部门带来完全符合规范的感应 CDM 测试功能。
9903 型带电器件测试夹具是一个完全集成的装置，可用于执行直接充电和场致带电器件 (CDM) 测试。9903 型 CDM 测试夹具由磁性不锈钢场感应板/接地平面和一个控制充电和接地功能的控制模块组成。它包含上部接地平面、弹簧式放电针和放电按钮。
内部控制电子元件对磁场感应板和被测器件 (DUT) 的充放电功能进行定时控制。这使得 DUT 能够在相同极性下进行多次充放电。此外，该模块还包含一个用于测量放电电流的精密电流检测电路。整个组件安装在压机夹具上进行测试。
这款可调节的被测器件 (DUT) 固定夹具可固定尺寸最大为 2.5 x 2.5 英寸（64 x 64 毫米）的器件。夹具本身带有磁铁，有助于将所需的引脚与放电电极对齐。
