Electrohms HL200T05开环霍尔效应电流传感器,开环电流传感器,Electrohms传感器
开环霍尔效应电流传感器测量直流,交流和复杂电流波形式与电流隔离。其优点包括成本低、体积小、重量轻、耗电量低,特别有利于测量高电流。
Electrohms HL200T05开环霍尔效应电流传感器规格
| 产品编号 | HL200T05 |
|---|---|
| 标称输入(IPN) | 200 Arms |
| 最大输入(IP) | ± 400 A |
| 供电电压 | 5 V |
| Output @Ipn | ± 0.625 V |
| Bandwidth -3dB | 20 kHz |
| 准确性 | <1 % |
| Secondary Termination | Connector Header |
| 安装类型 | Panel |
Electrohms HL200T05主要特征
- 比率输出
- 开环电流传感器
- 电压输出
- 面板安装类型
- 塑胶外壳符合UL94-V0
Electrohms HL200T05相关应用
- 用于测量交流电、直流电流
- 电气和电子设备脉冲
开环霍尔效应电流传感器

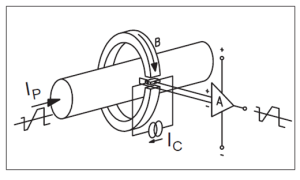

带电流的导体产生磁场.这个磁场由一个磁芯集中.核心有一个间隙穿过它和霍尔发生器是用来感知在间隙的磁通密度。控制电流、IC和微分放大由电子设备提供。1内置在传感器中)。

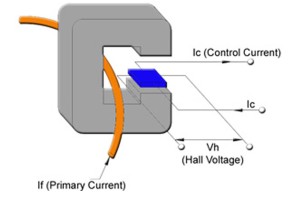

图1:主电流转换成输出电压.

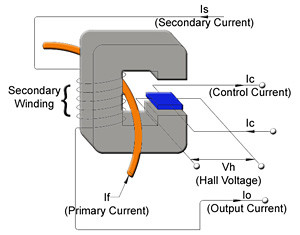

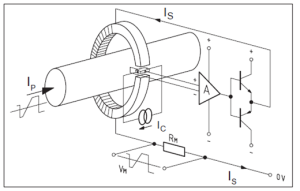

与开环传感器相比,霍尔效应闭环传感器(又称霍尔效应”补偿”或”零通量”传感器)有一个补偿电路,大大提高了性能。开环电流传感器放大霍尔发电机电压,以提供输出电压,闭环传感器使用霍尔发电机电压创造补偿电流(图)。2)在次级线圈中,产生总通量,由霍尔发生器测量,等于零。换句话说,二次电流,就是说,与主电流形成的通量相等,但与之相反。
