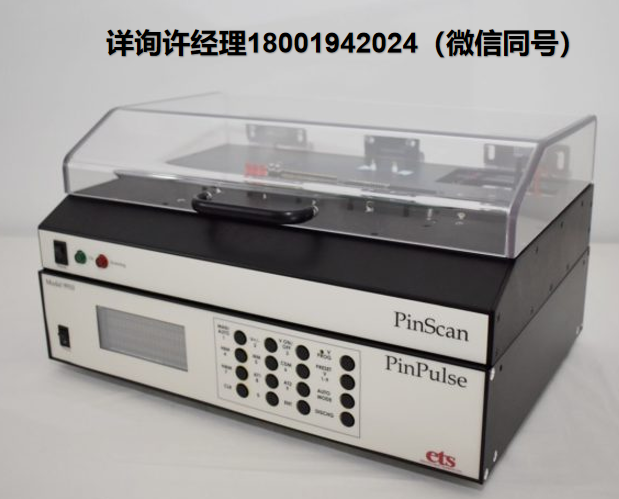

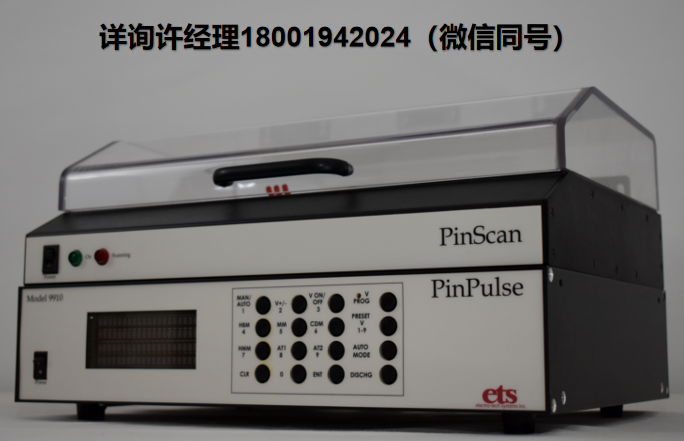

EST-Model 9910 PinScan自动ESD测试系统

Model 9910 PinScan Automated ESD Test System

Model 9910 pin pulse/pin scan用于确定高达8kV的电子设备的ESD敏感度等级。PinPulse产生高达8kV的ESD脉冲，用于使用HBM、MM和HMM模型测试电子设备对静电放电(ESD)的敏感性。PinScan提供多达128个引脚器件的ESD测试的自动排序，施加放电，然后执行曲线跟踪测试以识别故障。

PinPulse:
PinPulse技术提供可靠的高质量、低寄生HBM、MM和HMM放电，利用2引脚测试方法来确定5V至8kV电子设备的敏感度水平。专有的ETS技术利用专门的继电器创建支持人体模型(HBM)、机器模型(MM)和人体金属模型(HMM ),所有这些都在一个单元中，不需要任何额外的模块/选项。

PinScan:
PinScan建立在PinPulse系统的基础上，增加了放电操作的全自动排序，并增加了在测试设备(DUT)受压之前或之后执行曲线跟踪测试的能力。基于软件的平台提供了一个用户友好的界面，可以控制引脚位置、电压、时序和曲线测试。
专有的开关系统提供了自动连接到DUT引脚。纯脉冲放电可以应用在DUT的任意两个引脚之间。测试序列可以在没有用户监督的情况下运行。

PinScan通过128针接口与DUT连接，该接口能够自动连接到设备引脚。一系列适配器允许直接插入任何所需的dut集合，从2引脚器件到更高引脚数的IC，再到完整的组件。该系统包括一个标准适配器板，其他配置可从ETS获得。引脚扫描包括在测试期间测试电路的附加特征。提供了电流与电压的关系图，该图清楚地显示了器件条件的任何变化。
包括一个锁定盖，以便在测试期间为dut和测试连接提供联锁安全保护。

EST-Model 9910 PinScan自动ESD测试系统特点:

• PinPulse利用专有的ETS技术提供干净的波形，峰值电压从5V到8KV可选。
• 内置网络实施行业标准模型:
  • HBM(100 pf/1500ω):5V至8kV
  • MM(200 pf/0ω):5V至1kV
  • 嗯(150 pf/330ω):5V至4kV
• PinScan支持对多达128针的设备进行自动免提2针测试。
• 计算机控制允许引脚连接和测试的自动化排序
  电压。
• 曲线跟踪(电流与电压)功能提供放电前后的实时器件评估。

标准:

• HBM符合ANSI/ESDA/JEDEC JS-001-2017，MIL-STD-883L(参考MIL-STD-883-3)
• MM符合JEDEC 22-A115C(参考文件)，ESD SP5.2-2019
