EST-Model 9903带电设备模型试验夹具

Model 9903 Charged Device Model Test Fixture

新的ETS型号9903完全符合ANSI/ESD/JEDEC JS-002-2018规范和相关方法，提供大小磁盘校准合规性。该系统可作为所有ETS 9910系列ESD模拟器的附件，为您的实验室和生产部门带来完全合规的感应CDM测试能力。

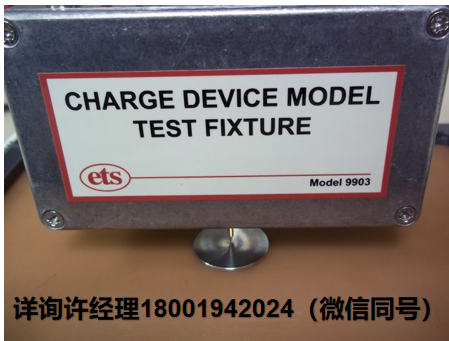

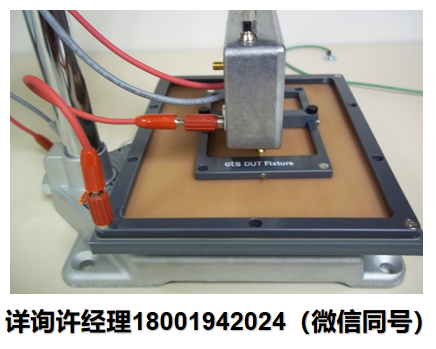

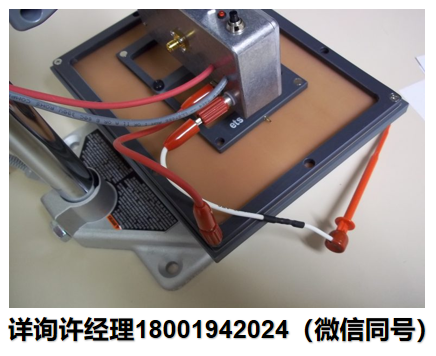

9903型带电设备测试夹具是一个完全集成的装置，提供了执行直接充电和场感应CDM测试的方法。9903型CDM测试夹具由一个磁性不锈钢磁场感应板/接地层和一个控制充电和接地功能的控制模块组成。它包含上接地层、弹簧加载放电引脚和放电按钮。

内部控制电子设备对磁场感应板和DUT的充电和放电功能进行计时。这使得DUT能够以相同的极性充放电多次。此外，该模块包含一个精密电流检测电路，用于测量放电电流。整个组件安装在用于进行测试的手扳压机夹具上。

可调节的DUT夹具可容纳最大2.5 x 2.5英寸(64x64mm毫米)的设备。夹具本身具有磁体，以帮助将期望的销与放电电极对准。
