eks Engel光纤系统 DL485接口型安全数据传输连接RS485 四线接口

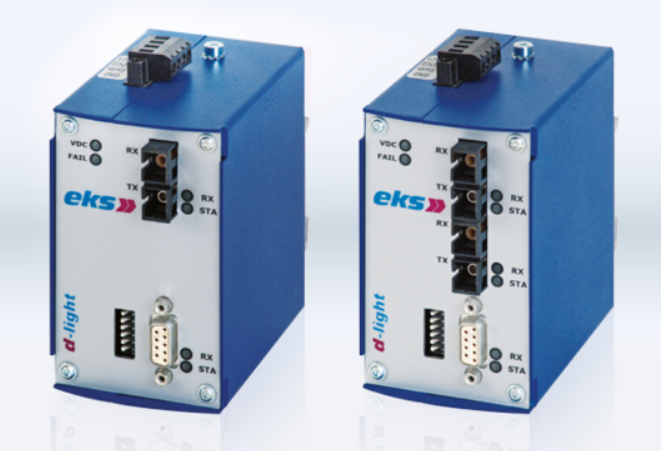

The DL485 / DL485-4W
光纤系统 DL485 将现场总线系统与 RS485 接口连接起来。光链接允许安全的数据传输，适用于 MODBUS、MODNET-1/SFB、BIT-BUS、SAIA-S-BUS 和几个制造商特定的系统。
光纤系统 DL485-4W 将现场总线系统与 RS485 四线接口连接起来。
借助这种创新的系统，光总线可实现星形、树形和混合结构。
故障检测器继电器的 LED 和无源触点能够发出缺陷状态信号。
FiberView 的工作原理类似于红绿灯。如果 “红绿灯” 是绿色的，则一切正常。如果黄色 LED 亮起，则预算仍然可以容忍，但已经低于一定的系统储备。除了 LED 之外，该预警级别也由无电势触点发出信号。如果 “红绿灯” 变为红色，则存在严重错误。光纤系统 DL485 将现场总线系统与 RS485 接口连接起来。光链接允许安全的数据传输，适用于 MODBUS、MODNET-1/SFB、BIT-BUS、SAIA-S-BUS 和几个制造商特定的系统。
| 类型 | P-ST 系列 | H-ST 系列 | MM-ST 系列 | MM-SC 系列 | MM-SC/BIDI | SM-ST 系列 | SM-SC 型 | SM-E2 系列 | SM-SC/BIDI |
|---|---|---|---|---|---|---|---|---|---|
| 货号 DL485型 | 01000 6101 | 01000 6112 | 01000 6121 | 01000 6123 | 01000 6123-比迪 A 6123-比迪 B | 01000 6131 | 01000 6133 | 01000 6135 | 01000 6133-比迪 A 6133-比迪 B |
| 货号 DL485-2x 系列 | 01000 6151 | 01000 6162 | 01000 6171 | 01000 6173 | 01000 6173-比迪 | 01000 6181 | 01000 6183 | 01000 6185 | 01000 6183-比迪 |
| 数据速率 | 1.200 位/秒至 3 MBit/秒 | ||||||||
| 传动类型 | 半双工 | ||||||||
| 类型 | P-ST 系列 | H-ST 系列 | MM-ST 系列 | MM-SC 系列 | MM-SC/BIDI | SM-ST 系列 | SM-SC 型 | SM-E2 系列 | SM-SC/BIDI |
| 货号 DL485-4W 系列 | 01000 6101 | 01000 6112 | 01000 6621 | 01000 6623 | 01000 6623-比迪 A 6623-比迪 B | 01000 6631 | 01000 6633 | 01000 6635 | 01000 6633-比迪 A 6633-比迪 B |
| 货号 DL485-4W-2x | 01000 6151 | 01000 6662 | 01000 6671 | 01000 6673 | 01000 6673-必迪 | 01000 6681 | 01000 6683 | 01000 6685 | 01000 6683-必迪 |
| 数据速率 | 1.200 位/秒至 3 MBit/秒 | ||||||||
| 传动类型 | 2 x 半双工 | ||||||||
| FO 连接器 | 圣 | 圣 | 圣 | SC | SC | 圣 | SC | E-2000 系列 | SC |
| 纤维类型 | POF 980/1000 微米 | HCS 200/230 微米 | 多模式 62,5 （50）/125 μm | 单模 9/125 μm | |||||
| 光学预算 | 12 分贝 | 12 分贝 | 12 分贝 | 16 分贝 | |||||
| FO 范围 | 50 米 （180 分贝/公里） | 200 米 （8 分贝/公里） | 5 公里 （1 分贝/公里） | 30 公里，其他可根据要求 达到 100 公里 （0.3 dB/km） | |||||
| 波长 | 650 纳米 | 850 纳米 | 1310 纳米 | 1310 纳米 1550 纳米 | 1310 纳米 | 1310 纳米 1550 纳米 | |||
| 终端电阻 | 可切换：无或波阻抗 （Rw + Rpd + Rpu） | ||||||||
| RS485 电缆长度 | 1200 米 （9.6–93.75 KBit/s）、250 米 （500 KBit/s）、90 米 （1.5 MBit/s） | ||||||||
| RS485 连接器 | 9 极 Sub-D 母头和 6 极端子 | ||||||||
| 状态 LED | 电源（绿色）/故障（红色）/数据接收（绿色）/状态（红色）/ FiberView（红色、黄色、绿色） | ||||||||
| 电源 | 12–30 VDC，可根据要求提供其他电压 | ||||||||
| 功耗 | 5 瓦，200 毫安 （24 V） | ||||||||
| 电位分离 | 500 VDC（24 VDC <> RS485） | ||||||||
| 工作温度 | –40 °C – +70 °C（多模和单模，带 ST 或 SC），–20 °C – +55 °C（所有其他） | ||||||||
| 电磁兼容 | EN61000-6-2/EN55022 B 级 + A1 + A2 | ||||||||
| 重量 | 570 克 | ||||||||
| 尺寸 | 60 x 100 x 113 毫米（60 x 120 x 113 毫米，包括连接器） | ||||||||
| 外壳 | 不锈钢，粉末涂层 | ||||||||
