翻板式海浪发生器
我们的翻板式波浪机专为生成深水海浪而设计，可用于船舶、可再生能源装置以及海上结构的模型试验。
我们的设备能够生成高达 1 米峰谷高度的规则波浪，并可根据客户的具体需求进行定制。
翻板的宽度和高度可以根据水槽的波浪规格进行调整。在较窄的水槽中，桨板可以单独安装；在较宽的水槽中，可使用多个翻板组合，以产生倾斜波或吸收横向波。
所有 Edinburgh Designs 的桨板均配备基于力的波浪吸收系统，并通过我们先进的波浪生成软件套件进行控制。
主要优势
精密的基于力的波浪生成
非常适合生成深水海浪
可完全定义的正弦波和随机海况波
减少不必要的波浪能量积累
波形干净，谐波成分低
使用简便
实验重复性高
灵活的图形化软件用户界面
伺服驱动机构，运行安静高效
维护成本低
干背设计确保不会产生背波
水下组件少
日常维护需求低
驱动系统由常规标准零件组成，可由技术人员更换
定制设计
可根据水槽定制铰链深度和桨板宽度
灵活的桨板布置
应用范围
船舶牵引水槽
用于海上结构测试的宽水槽
航行操作池
深水水槽
软件与控制
所有桨板均由运行 Edinburgh Designs 波浪控制软件的单台 Windows PC 驱动。
传统波浪发生器通过位置反馈控制系统生成波浪，但存在以下缺点：桨板扫动体积受桨前水位影响。在位置控制的机器中，生成的波高会受到多种因素影响，包括模型反射波、低质量斜坡或水槽中的晃动波。详见视频了解更多信息。
Edinburgh Designs 的力控制波浪发生器会测量入射波，并修正桨板运动以吸收波能，即使在高度反射的模型下，生成的波场也完全可预测。
实验重复性优于 1%，可将多次连续实验结果合并。力吸收技术使用两台位于水线以上的可靠传感器。与波高计吸收技术相比，该技术使用更简单，无需传感器设置或校准。
电气系统
每个桨板配备坚固的无刷交流伺服电机，通过皮带驱动，皮带沿桨板顶部的曲线导轨运行。桨板上的水位通过力传感器测量。控制电子设备、功率放大器和电源均集成在坚固的钢制机柜内。维护简单，所有主要部件均位于水线以上，易于访问。
机械系统

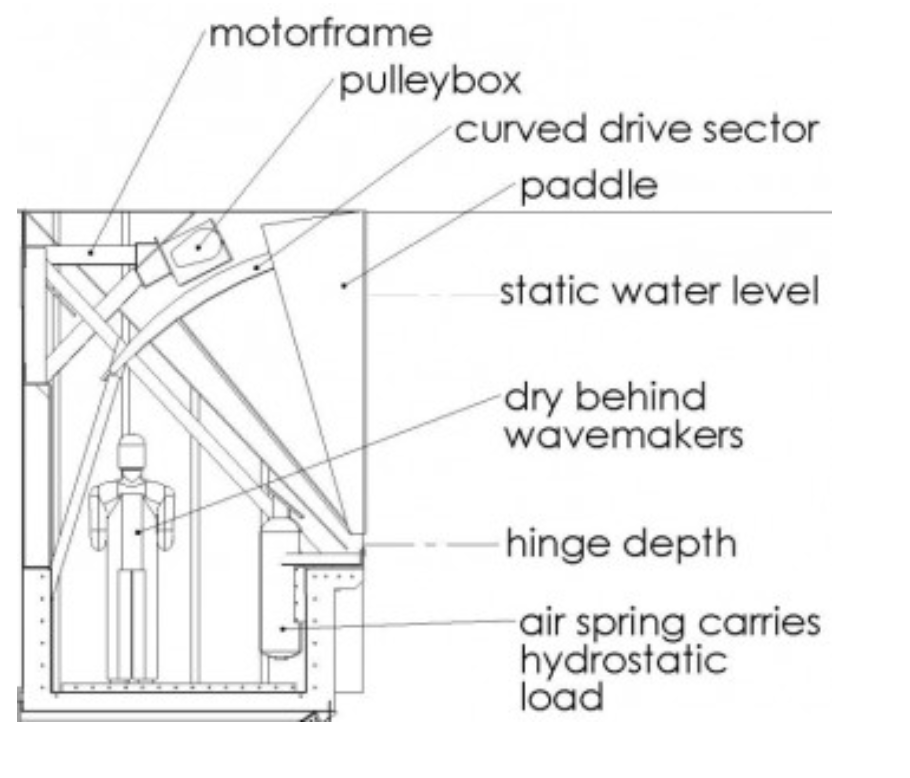

系统由一组翻板波浪发生器组成，每个翻板为楔形玻璃纤维（GRP）或不锈钢桨板，桨板在楔形端的铰链处枢转。翻板采用干背设计，并用滚动织物折角密封，运动仅在桨板前方水中产生波浪。每个桨板由电动伺服电机驱动，通过皮带传动，皮带沿附于桨板顶部的曲线扇形运行。弹簧或气动装置用以平衡静水力。力传感器检测造波力，编码器测量桨板位置。
Edinburgh Designs 已制造多种尺寸的翻板波浪发生器，大多数用于升级现有水槽，因此根据客户的具体要求定制。
技术规格
波浪发生器类型：干背翻板
铰链深度：0.7m, 0.9m, 1.2m, 1.5m, 1.8m, 2.2m, 2.5m, 2.8m 或定制
宽度：通常 0.3m 至 1.5m，视水槽宽度和桨板数量而定
波型：正弦波和随机波
翻板材质：GRP 或不锈钢
密封：滚动织物折角
动力源：无刷交流伺服电机
驱动：双级伺服皮带
力反馈吸收
传感器：应变计和旋转编码器
控制系统：内置
电源：内置
水深：由设计规格固定
温度：0–40°C
电源电压：100–240V，50–60Hz，单相或三相
安装水槽
Edinburgh Designs 已在多种水槽中安装翻板波浪发生器，包括：
现有及新建混凝土水槽，密封于混凝土或钢制台座
由客户或 Edinburgh Designs 提供的钢制、玻璃或玻璃纤维（GRP）水槽
