活塞式沿海波浪发生器
Edinburgh Designs 的活塞式波浪发生器适用于生成浅水波浪，用于沿海工程研究以及近岸结构的测试。该装置采用位移技术，实现了完美的平面前端活塞动作，同时不会产生背波。
活塞的运动非常适合生成沿海或浅水波浪。由于活塞波浪发生器没有与水接触的密封件、铰链或轴承，因此可在含沉积物或污水的水槽中使用。
活塞波浪发生器可以作为安装于水槽末端的单元提供，也可以作为自包含的四活塞模块提供，用户安装后可重新配置。
主要优势
活塞设计非常适合生成浅水沿海波浪。
可生成的波浪完全可由用户定义，包括规则波浪、任意随机海况波谱（如 PM、JONSWAP、高斯波）、聚焦波事件、长波峰波、短波峰 CosN 和 Cos2N 波（在多桨板水槽中）、以及按时间序列指定的波浪。
力吸收技术可最大化实验重复性，并减少水槽中不必要波能的积累。
位移扇形承载设计不会产生背波，无需水中密封或机械活动部件。
可在桨板处使用可变水深。
桨板可放置在水槽的任意位置。
沿海模块化单元可在用户安装后移动，并重新配置到不同位置。
桨板可以常规地排列在直线（面对沙滩）、曲线或相对排列（形成主动沙滩）。
伺服驱动机构运行安静高效。
无需常规维护。
应用范围
沿海工程宽水槽
沉积物输运研究
浅水水槽
软件与控制
所有桨板均由运行 Edinburgh Designs 波浪控制软件的单台 Windows PC 驱动。
传统波浪发生器使用位置反馈控制系统生成波浪，其缺点是桨板扫动体积受桨前水位影响。因此生成的波高会受到多种因素影响，包括模型反射波或低质量沙滩。Edinburgh Designs 波浪发生器测量入射波并修正桨板运动以吸收波能，即使在高度反射的模型下，生成的波场也完全可预测。实验重复性优于 1%，可将多次连续实验结果合并。力吸收技术使用两台位于水线以上的可靠传感器。该技术使用比波高计吸收更简单，无需传感器设置或校准。
电气系统
每个桨板配备坚固的无刷交流伺服电机，通过皮带驱动，皮带沿桨板顶部的曲线导轨运行。控制电子设备、功率放大器和电源均集成在坚固的钢制机柜内。维护简单，所有主要部件均位于水线以上，易于访问。
机械系统

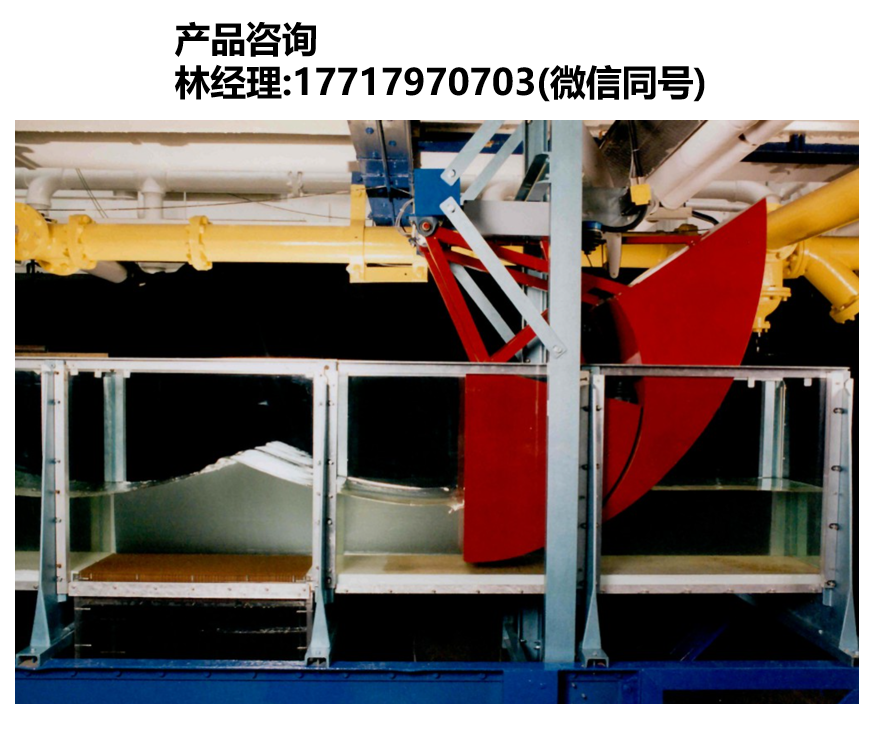

位移活塞波浪发生器由两个相互连接并相对旋转的结构组成。每个组件的后表面形成以旋转轴为中心的圆柱面，因此结构旋转时不会产生背波。
活塞上最大的力来自浮力，其次是造波力和加速度产生的惯性力。结构轻巧且耐腐蚀。驱动方式为无刷交流伺服电机，通过皮带驱动固定在活塞上的驱动扇形。支撑结构将位移活塞固定在模块化单元中。结构上部配有电机、气弹簧、操作连杆和主旋转铰链的安装支架。
技术规格
波浪发生器类型：位移活塞
波型：正弦波和随机波
动力源：电动无刷伺服电机
驱动：双级伺服皮带
吸收方式：力反馈
传感器：应变计和旋转编码器
控制系统：内置
电源：内置
水深：可变
温度：0–40°C
电源电压：220–415 V，50–60Hz，4kVA
水槽
桨板组件可放置在水槽的任意位置。扇形承载设计不会产生背波，因此不需要背水坑。吸收式波浪发生器可生成高质量波浪，距离桨板面三倍水深范围内波浪稳定。对于传统水槽长度不足的实验室，也能进行有价值的研究。桨板可在水槽两端相对排列形成主动沙滩，或并排放置以控制横向波。多桨板由单台计算机控制，计算机可放置在波浪发生器 50 米范围内。
Edinburgh Designs 已在多种水槽中安装活塞波浪发生器，包括：
现有及新建混凝土水槽，密封于混凝土或钢制台座
由客户或 Edinburgh Designs 提供的钢制、玻璃或玻璃纤维（GRP）水槽
沿海工程宽水槽
