Edinburgh Designs活塞式波浪发生器
Piston Coastal Wave Generators
Edinburgh Designs活塞式波浪发生器主要优势
- 活塞式设计非常适合用于产生浅水海岸波浪。
- 可以生成的波浪完全由用户自行定义，类型包括规则波、各种随机海浪谱型（如PM谱型、JONSWAP谱型、高斯谱型）、聚焦波、长波纹波、短波纹的CosN波和Cos2N波（适用于多桨式波浪水槽），以及根据时间序列生成的特定波浪。
- 通过吸收能量，可以最大限度地提高实验的重复性，同时减少水箱内不必要的波动能量的积聚。
- 采用这种位移式船体设计后，不会产生尾波，同时也不需要在水下使用密封件或机械运动部件。
- 该设备可在水深变化的情况下正常使用。
- 桨可以放在水箱的任何位置。
- 沿海型模块化单元在安装完成后，用户可以自行移动它们，并将它们重新布置在不同的位置上。
- 桨可以按照常规方式排列：要么与海滩呈直线排列，要么呈曲线排列，又或者彼此相对排列（这种布置方式被称为“活动式海滩”）。
- 伺服驱动机制使得设备运行时更加安静、高效。
- 无需进行定期维护。
Edinburgh Designs的活塞式波浪发生器非常适合用于生成适用于海岸工程研究的浅水波浪，以及用于近岸结构的测试。该设备采用位移式工作原理，因此活塞在运动时能够保持完全平坦的状态，且不会产生反向波浪。其活塞运动方式非常适合用于生成海岸或浅水区域的波浪。由于该设备没有任何与水接触的密封件、铰链或轴承，因此可以将其安装在含有沉积物或污水的试验水池中使用。这种活塞式波浪发生器既可以作为独立装置安装在水槽的末端，也可以作为由4个活塞组成的独立模块使用；用户在安装后还可以根据需要重新配置这些模块的功能。
Edinburgh Designs活塞式波浪发生器应用领域
- 海岸工程用大型储罐
- 沉积物输运研究
- 浅水急流
软件与控制系统
所有桨叶都由一台运行着 Edinburgh Designs 开发的 Wave 控制软件的 Windows 电脑来控制。
传统上，造波机是通过位置反馈控制系统来生成海浪的。这种方法的缺点在于：桨叶的摆动幅度会受到桨叶前方水深的影响；因此，所生成的海浪高度会受到多种因素的影响，例如模型反射波的大小，以及海滩表面的质量等。而爱丁堡设计的造波机则能够实时检测海浪的实际情况，并相应调整桨叶的摆动幅度以吸收海浪能量。这样一来，即使面对反射能力较强的模型，也能生成出完全可预测的海浪场。该造波机的重复性优于1%，因此可以通过多次连续运行得到的数据来进行叠加分析。其能量吸收技术采用了两个安装在水线以上的传感器；与传统的波浪能量吸收装置相比，这种技术使用起来更加方便，因为这些传感器无需进行额外的设置或校准。
电气方面规格
每个桨上都装有坚固耐用的无刷交流伺服电机，这些电机用于驱动皮带在桨顶部的弯曲导轨上运动。控制电路、功率放大器以及电源设备都被安装在一个坚固的钢制机箱内。由于所有主要部件都位于水面以上，因此维护起来非常方便。
机械规格

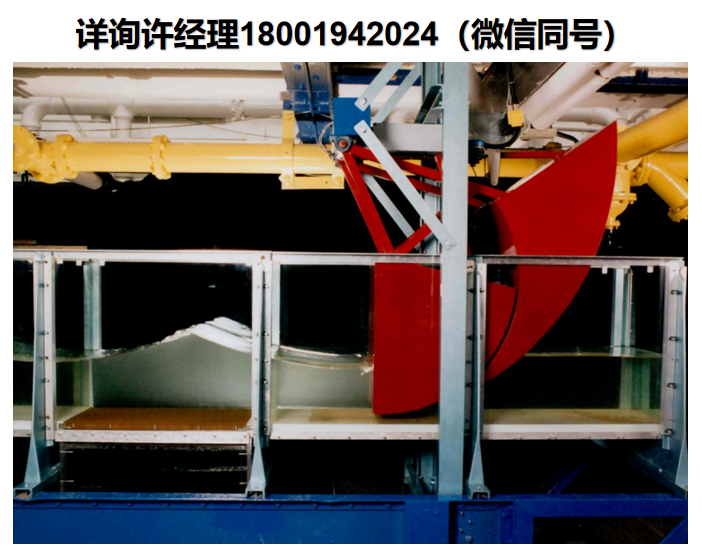

这种位移式活塞振动器由两个相互连接的部件组成，这两个部件可以相对旋转。每个部件的背面都构成了以自身旋转轴为中心的圆柱体的一部分，因此当该装置旋转时不会产生反向波。
作用在活塞上的最大力是浮力，其次是波浪作用力以及由加速度引起的惯性力。该装置的结构轻便且具有抗腐蚀性能。其驱动方式是通过无刷交流伺服电机来驱动固定在活塞上的皮带；支撑结构则将活塞固定在一个模块化单元中。该装置的上部设有用于安装电机、空气弹簧、操作连杆以及主旋转铰链的部件。
Edinburgh Designs活塞式波浪发生器技术规格书：
- 波浪发生器式位移活塞
- 波形类型：正弦波及随机波。
- 电源：无刷伺服电机
- 双级伺服传动带
- 吸力反馈系统
- 传感器：应变片及解码器
- 内置控制系统
- 内置电源
- 水深可变
- 温度范围：0-40摄氏度oC
- 供电电压：220-415伏特，50-60赫兹；功率：4千伏安。
可以将桨状装置放置在水箱的任何位置。该装置不会产生反向水流，因此无需设置专门的回流池。该装置能够产生高质量的海浪；在距离桨状装置表面三个水深范围内的区域内，海浪的稳定性都非常良好。在那些空间过于狭小的实验室中，也可以利用该装置进行相关研究。此外，还可以将桨状装置分别放置在水箱的两端，从而模拟海滩环境；或者将它们并排放置，以有效控制海浪的横向波动。多个桨状装置可由一台计算机进行统一控制，而该计算机可以安装在距离波浪发生装置最远50米的地方。
Edinburgh Designs已在一系列水池中安装了活塞式造波机，包括：
现有及新建的混凝土水池，可密封于混凝土壁架或钢制壁架上。
由钢材、玻璃和/或玻璃钢制成的 flume 水槽，这些材料可由客户或爱丁堡设计公司提供。
用于海岸工程的宽型水池。
