Edinburgh Designs波浪测量仪
爱丁堡设计公司WG8USB波浪测量仪控制器可同时处理最多八个波浪探头的信号。每个探头配备独立监测电路，驱动器采用分时通道驱动技术，确保即使探头紧密排列时信号间零串扰。电子单元可紧邻测量点安装，最大限度减少导线引入的干扰，实现全量程误差低于0.1%。系统支持多控制器级联，最多可连接120个完全同步的测波仪。通过USB端口进行全数字数据传输，有效降低信号损耗并提升精度。校准与配置通过Windows图形界面完成。
工作原理
该仪器通过测量一对平行电极间的水电阻来工作，电阻值与浸没深度成正比。采用低阻抗电流放大器产生的交流驱动信号可有效防止电解效应。相比其他波浪测量技术，电阻式测波仪具有以下优势：
精准追踪水面变化
支持高数据采集速率
适用于大型探头阵列
结构简单且成本低廉
与造波系统软件集成校正功能
波浪测量控制器完全由软件控制：硬件在设置和校准过程中无需物理调节。软件引导用户完成可定制化校准流程，并能对探头非线性进行测量和校正。系统同时负责数据采集，并与造波机（如有）或其他设备同步，采集数据输出为标准制表符分隔文本文件。该控制器可与爱丁堡造波控制系统深度集成，实现波浪生成与数据采集的同步，并提供波浪微调功能。

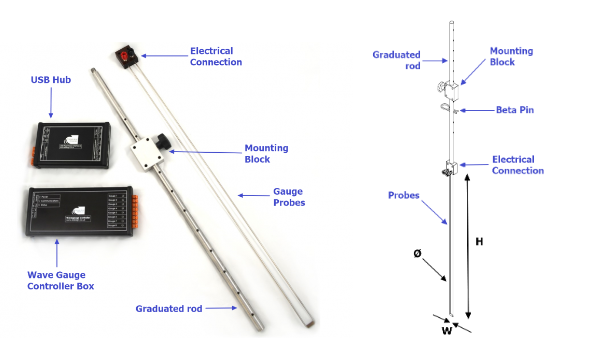

硬件配置
电子单元封装于紧凑金属箱内，可就近安装以减少布线复杂度。通过Cat-5网线连接USB电脑接口。
波浪探头
双线电阻式波浪探头结构简单、坚固可靠且成本低廉。控制电子单元适配多种尺寸探头。因探头构造简单，建议用户根据实验需求自制多组专用探头。爱丁堡公司常规备有700mm长度探头库存，可快速供货；其他尺寸探头通常需2周生产周期。
标准探头规格
高度(H) | 直径(d)
700mm | 3mm
可选探头规格
300mm | 3mm
500mm | 3mm
1000mm | 4mm
技术参数
单控制器支持8通道，最多15台级联（总计120通道）
采样率：最高128Hz
电脑接口：USB
最长控制距离：300米
探头接口：2针魏德米勒连接器（随附）
激励频率：10kHz
串扰：<0.1%
工作温度：0-40℃
供电：9-18V DC/1A（附100-240V交流适配器）
系统要求：USB2.0接口，Windows 10/8/7/Vista/XP
标准配件
USB接口线
交流电源适配器
700mm探头
可选配件
波浪合成器软件
