锆钛酸铅（PZT）
性能、质量和服务适用于各种应用
多种材料类型 | 100% 检测
精密公差 | 独特配置
为了在您的超声波设备中实现卓越性能，请选择 EBL 的锆钛酸铅压电陶瓷。
EBL 提供多种“硬性”和“软性”锆钛酸铅材料组合。硬性材料具有低介电损耗、高机械 Q 值和低介电常数的特点。这些材料适用于超声波治疗组件、清洗设备、声纳发射器以及压电陶瓷暴露于高驱动场和/或机械应力的相关应用。软性材料则提供高耦合系数和低机械 Q 值，适用于微定位器、无损检测和医疗成像换能器、水听器及其他高灵敏度设备。
此外，我们可以根据您指定的任何制造商的压电陶瓷进行定制生产。
EBL 的锆钛酸铅材料可提供烧结电极或化学镀电极。烧结电极通过丝网印刷或喷涂技术施加在压电陶瓷表面，然后在高温下与陶瓷熔合。化学镀电极则通过 EBL 开发的水浸工艺施加。

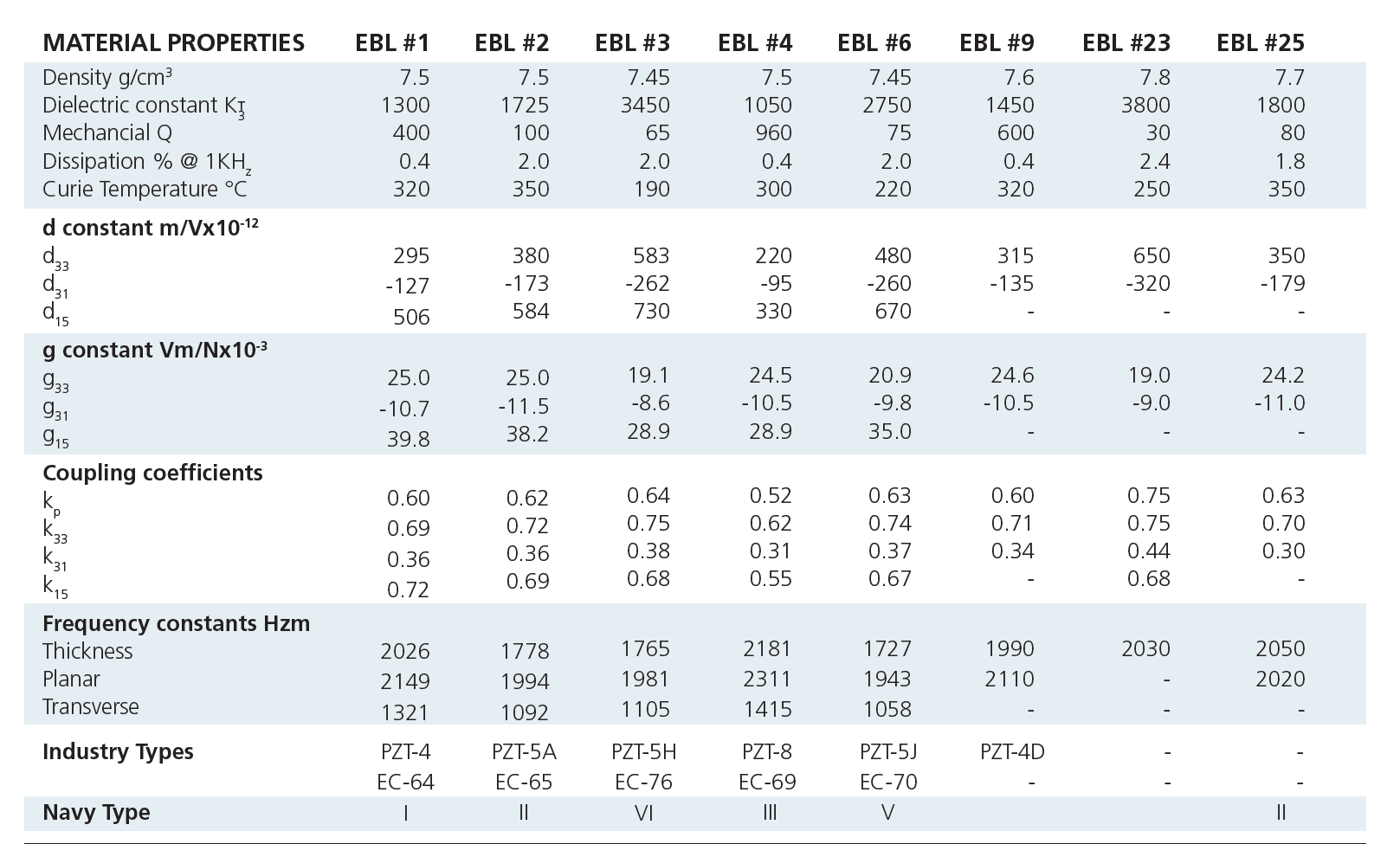

锆钛酸铅（PZT）特性：
极化：
厚度模式、剪切模式、径向模式或混合模式；（+）极性已标示。
几何形状：

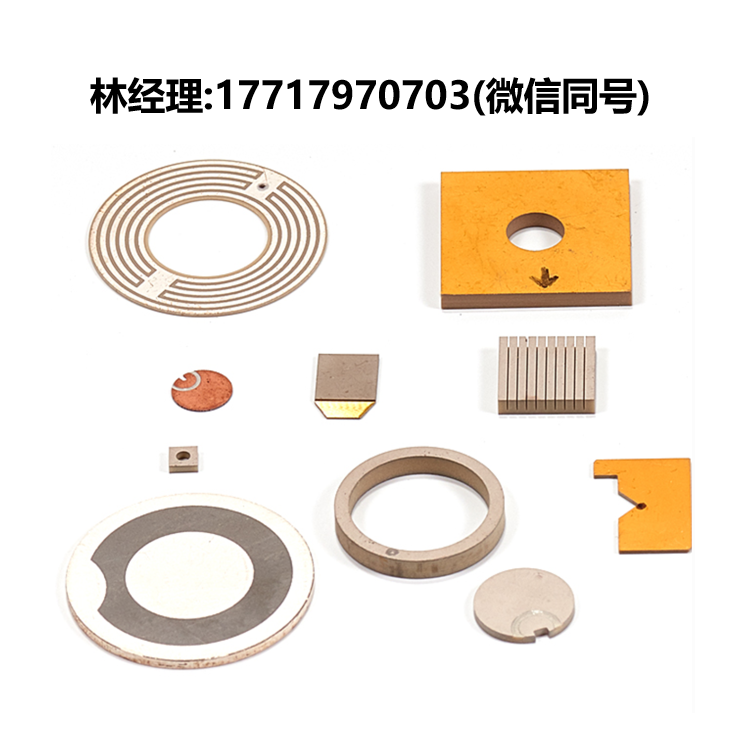

圆盘、矩形、棒、垫圈、管、D形、球面焦点、圆柱焦点、平凹、锥形透镜、截锥。
可选尺寸：
- 尺寸：最小 0.06 英寸，最大 6 英寸
- 厚度模式频率：200 KHz 至 20 MHz
- 剪切模式频率：250 KHz 至 7.5 MHz
- 圆柱半径：标准值为 1.0”、1.5”、2.0”、2.5”、3.0”、3.94”
- 球面半径：标准为 0 至 33 屈光度
标准公差：
- 圆盘直径：+0/-0.003 英寸
- 管或垫圈直径：+/-0.002 英寸
- 长度和宽度：+/-0.005 英寸（管或垫圈为 +/-0.003 英寸）
- 厚度模式频率：
- ±5%（至 MHz）
- ±10%（超过 10 MHz）
厚度均匀性：
- 平面部件最大尺寸至 3.5 英寸：+/-0.0003 英寸
- 平面部件最大尺寸超过 3.5 英寸：+/-0.0008 英寸
- 管或垫圈：+/-0.001 英寸
- 球形或圆柱形半径：+/-0.0005 英寸
球面半径公差：
- 0 至 9.9 屈光度：+/-0.25 屈光度
- 10 至 19.9 屈光度：+/-0.5 屈光度
- 20 屈光度及以上：+/-0.75 屈光度
电极：
- 类型： 烧结银、电镀镍、铜或金
- 厚度：
- 烧结电极：每侧典型值 0.0005 英寸
- 电镀镍：每侧典型值 0.0002 英寸
- 电镀铜或金：每侧典型值 <100μ
- 表面粗糙度 (RMS)：
- 烧结电极：典型值 35μ
- 电镀镍：典型值 32μ
- 电镀铜或金：典型值 8μ
选项：
- 环绕电极或其他特殊电极图案
- 3% 频率公差
- 陡峭半径
- 导线连接
其他尺寸、公差、电极和选项可根据要求提供。 需提供图纸或草图。上述尺寸仅供参考，可能不适用于所有材料成分和几何形状。所有相关尺寸均包括镀层厚度。
