压电陶瓷管
用于超精密定位应用
适用于 STM/AFM 的理想选择
多种压电材料 | 无限电极配置 | 定制设计能力
EBL 采用专有的加工工艺制造压电陶瓷管。我们从烧结陶瓷开始，通过机械加工、长度研磨、电极化和极化处理，确保每个管都符合严格的公差要求。虽然机械加工比挤压、压制或其他批量加工方法成本更高，但只有像我们这样的机械加工管才能满足所有精密应用对壁厚均匀性、直线度和同心度的严格要求。此外，我们可以根据您的要求加工几乎任何几何形状的管。
EBL 的管状执行器提供四种不同的电极类型。化学镀镍是我们最受欢迎的电极，具有低质量、薄导电层、均匀性、耐久性、耐腐蚀性和附着力的优异组合。在化学镀镍上添加一层薄金可以提高可焊性和导电性，且无磁性，并可应用于相当复杂的电极图案。烧结银电极也可提供，但与化学镀镍相比，烧结银存在一些显著缺点：电极厚度更大、厚度变化更大，并且在银烧结过程中暴露于高温时，管可能会发生机械变形。
极化方式：
外径（OD）为正极；可根据特殊要求外径为负极。
示例尺寸：
- 外径：0.125 英寸、0.25 英寸、0.375 英寸、0.5 英寸、0.75 英寸或 1.0 英寸
- 长度：0.125 英寸外径最长 1.25 英寸，其他外径最长 3.0 英寸
- 壁厚：0.125 英寸外径为 0.01 英寸至 0.023 英寸，其他外径为 0.01 英寸至 0.040 英寸
标准公差：
- 外径：+/- 0.002 英寸
- 长度：+/- 0.003 英寸
- 壁厚：+/- 0.001 英寸（0.125 英寸管长度超过 0.5 英寸时为 +/- 0.002 英寸）
- 偏心度：最大 0.002 英寸（0.125 英寸外径管长度超过 0.5 英寸时为最大 0.004 英寸）
电极类型：
镍、金、铜或银（内径小于 0.20 英寸的管不提供银电极）。

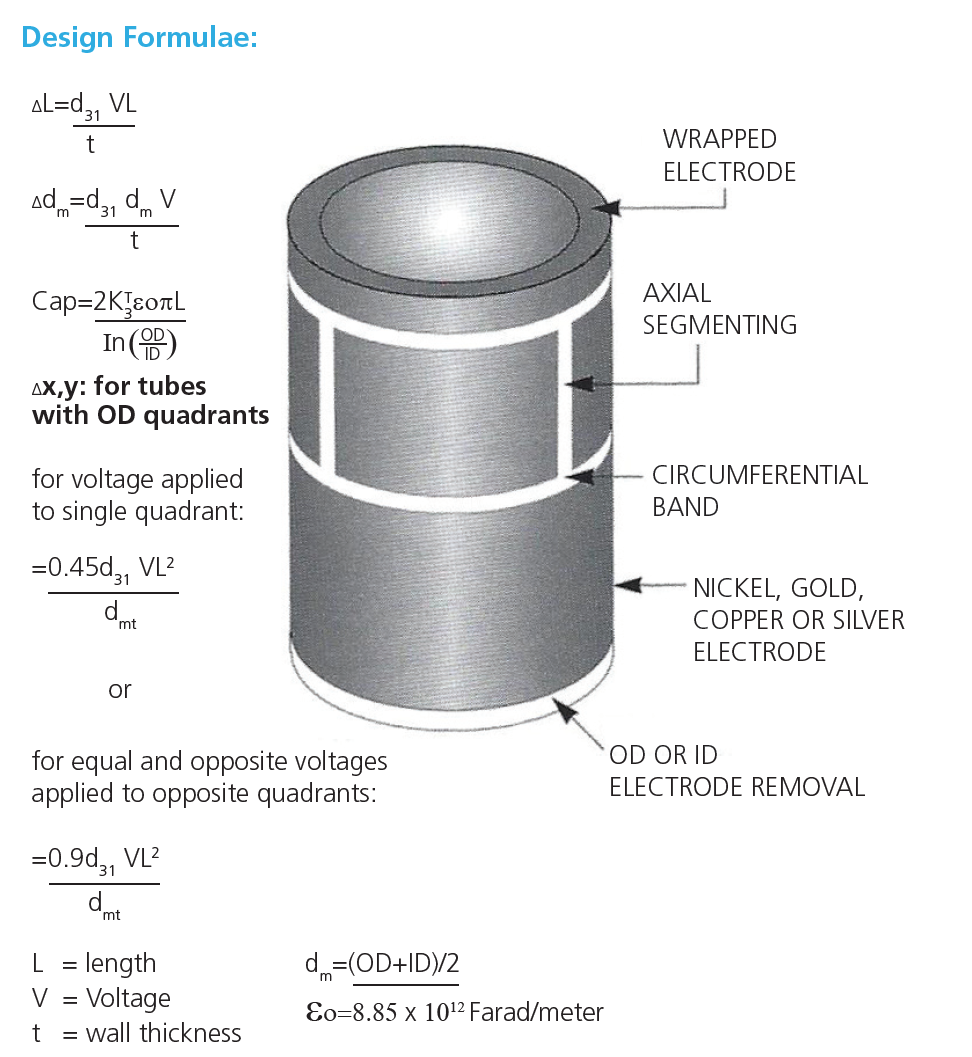

电极选项：
- 单或双环绕标签电极
- 轴向分段（例如外径和内径上的四个 90° 分段）
- 圆周带
- 管端电极去除
- 引线连接
- 可根据要求提供其他壁厚、长度、直径、公差和电极（需提供图纸或草图）。

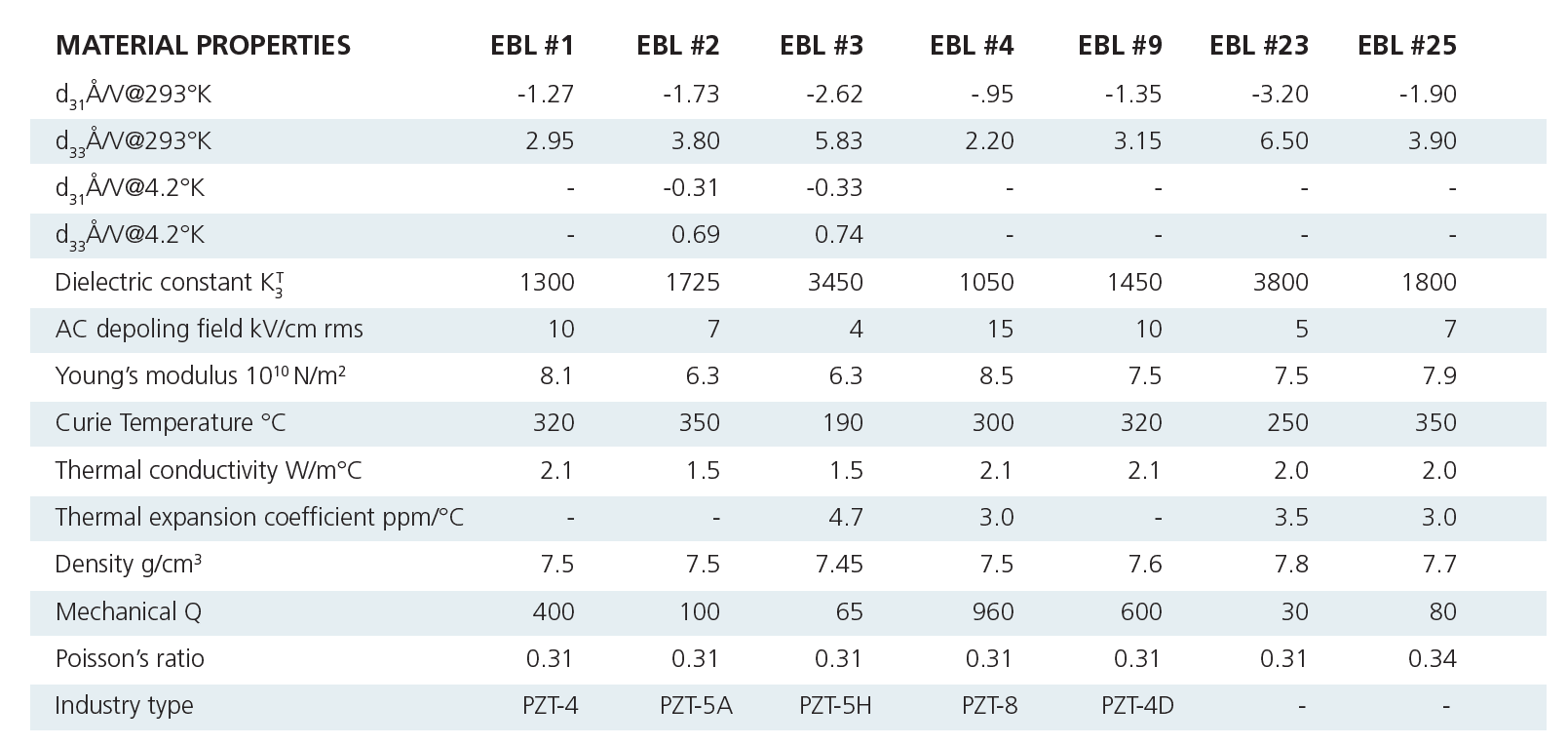

电陶瓷管特性:
