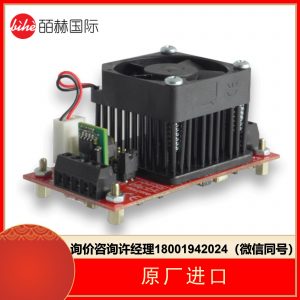

PDm200 微型高压放大器
Miniature High Voltage Amplifier
微型高压放大器、小型高压放大器、线性放大器模块、压电驱动器、压电陶瓷驱动件、压电陶瓷驱动器、压电控制器、压电陶瓷系统、压电式驱动器、压电陶瓷驱动、 压电陶瓷驱动电源 、压电陶瓷管驱动器、 压电陶瓷惯性驱动器
PDm200是一款高性能电源和线性放大器模块，用于驱动压电执行器和其它负载。输出电压范围可以在双极性或单极性模式之间切换，范围为100V、150V或200V。在单极模式下，负输出范围固定在-30V，用于堆叠执行器。PDm200可以驱动堆栈致动器；标准压电致动器；两台电线弯曲机；和需要偏压的三线压电弯曲器。
PDm200适合各种应用，包括:电子光学、超声波、振动控制、纳米定位系统和压电电机。有电流过载和过热保护。它可以用四个M2.5螺钉安装在底座上。PCB安装版本配有接头，可直接安装到主机主板上。
| 堆叠致动器 |
60伏、100伏、120伏、150伏、200伏 |
| 板和管 |
高达+/-200伏 |
| 两台弯线机 |
高达+/-200伏 |
| 三个电线弯曲器 |
0至200伏，200伏偏压 |
| 电源 |
+/-12 V至+34 V |
| 最大单极性输出 |
-30伏至200伏 |
| 最大双极性输出 |
+/-200伏 |
| 峰值输出电流 |
300毫安 |
| 均方根输出电流 |
120毫安(+/-100伏输出) |
| 功率通带 |
63千赫(100峰峰值) |
| 信号带宽 |
200千赫 |
| 转换速度 |
20伏特/美国 |
| 规模 |
71 x 38mm毫米 |
| 重量 |
50克 |
| 增益 |
20伏/伏 |
| 输入阻抗 |
20万欧姆 |
| 输入失调 |
+/-10毫伏 |
| 负荷 |
任何的 |
| 防止过载 |
热量和电流 |
| 噪音 |
1 mV RMS (1uF负载) |
| 环境 |
0至60摄氏度(32至140华氏度) |
| 静态电流 |
100毫安(关断时为7.5毫安) |
接线图：
操作：
功率转换器产生单极性或双极性电源。输出电压范围由电压选择器跳线控制。放大器的增益为20，输入电压范围为+/-10 V。负载直接连接到高速输出(V1)或通过滤波器(V2)连接，从而降低噪声和带宽。在大多数应用中，建议使用V2输出。
可变偏置电源也可用于压电弯曲应用。默认偏置电压为200 V，但通过增加一个电阻可以获得更低的电压。
