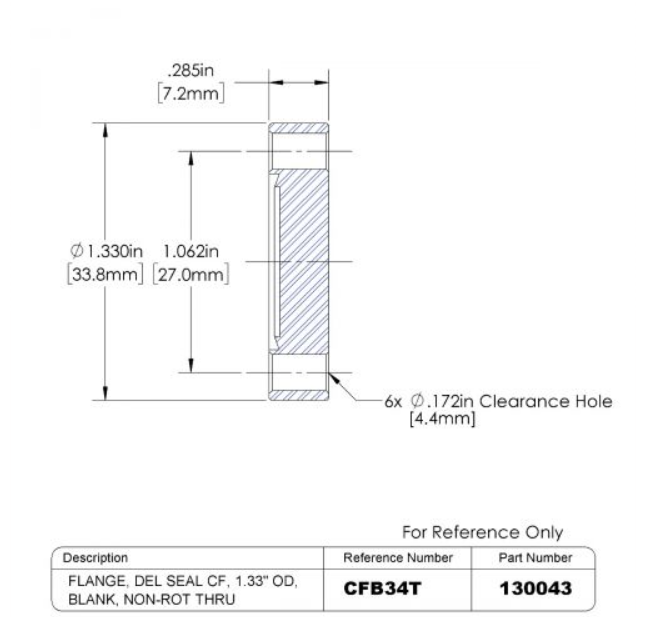

美国MDC Precision DN16CF 34 毫米 |1.33“ 外径 CF 同平法兰， 不可旋转， M4 螺纹， 空白， 304ss

美国MDC Precision DN16CF 34 毫米 |1.33“ 外径 CF 同平法兰， 不可旋转， M4 螺纹， 空白， 304ss

美国MDC Precision DN16CF 34 毫米 |1.33“ 外径 CF 同平法兰， 不可旋转， M4 螺纹， 空白， 304ss

MDC 成为瓦里安专利 ConFlat® 金属密封法兰的首批授权制造商之一，如今被大多数 MDC 客户称为 De-Seal CF 金属密封法兰，从而在真空组件领域建立了崇高的地位。 MDC 的 Del-Seal CF 法兰的可靠密封性能是独特的密封设计和几何形状的结果，它“捕获”了金属垫片材料。当扁平 OFE 铜垫片被压在两个 Del-Seal CF 法兰的锥形密封边缘之间时，垫片材料会发生横向冷流。这种冷流受到与密封刀口同心的垂直法兰壁或捕获槽的限制。从密封区域流出的材料进一步受到严重限制，并产生高界面压力。这些压力导致垫片材料填充微小的表面缺陷并产生高度可靠的密封。在高温下，尽管垫圈软化，“捕获”几何形状仍能保持高压。Del-Seal CF 法兰可烘烤至 450°C 并冷却至 -200°C，适用于 1x10-13 Torr 的真空服务水平。它们非常适合超高真空 （UHV） 环境的严格要求，并能够在高温偏移下保持密封完整性。Del-Seal CF 法兰与同等的瓦里安 Conflat® 金属密封法兰 100% 兼容。 Del-Seal CF 法兰被归类为无性别法兰，因为两个配合法兰上的密封几何形状相同。它们有可旋转和不可旋转的几何形状，带有间隙或螺纹螺栓孔，适用于直径为 25 至 14.0 英寸的标准管材尺寸。MDC 不鼓励使用以前使用的金属垫圈重新密封 Del-Seal CF 法兰，并强烈建议每次紧固法兰时安装新的金属垫圈。当法兰紧固件拧紧到其指定的密封扭矩时，配合法兰之间将保持间隙，这是正常且可取的。为了实现 UHV 气密密封，不需要金属对金属拧紧法兰。 OFE 铜代表“无氧电子或电解级铜”，是大多数 UHV 密封应用的首选金属垫片材料。对于无法使用纯铜的特殊应用，还提供各种金属垫片材料，包括镀镍、镀铝和镀银铜。 MDC 还提供由杜邦陶氏弹性体氟碳基氟橡胶 （FKM / FPM） 材料制成的专用弹性体垫片。这些可以在装有 MDC Del-Seal CF 法兰的现有 UHV 系统中使用，并允许频繁和重复的组装和拆卸。这些弹性体垫片具有矩形横截面，适合 Del-Seal CF 金属密封法兰的标准刀口密封几何形状。请注意，在金属密封法兰中使用弹性体垫片密封会将系统的最低和最高温度及其真空额定值分别降低到 -20°C、150°C 和 1x10-8 Torr。使用弹性体垫圈进行密封所需的扭矩将降低到 7-10 lb-ft。

规格

询价采购美国MDC Precision DN16CF 34 毫米 |1.33“ 外径 CF 同平法兰， 不可旋转， M4 螺纹， 空白， 304ss
