美国CADDOCK 精密高压电阻高性能电阻器 MS型功率薄膜电阻器

Caddock Electronics，Inc.生产精密电阻器和电阻器网络。 Caddock使用独特的电阻薄膜技术和工艺技术为性能要求苛刻的应用创建解决方案。

Caddock产品系列包括250多种型号，包括高压电阻，电流检测电阻，贴片电阻，高频电阻，射频电阻，负载电阻，脉冲电阻和无感功率电阻。 Caddock还提供定制电阻和电阻网络解决方案。

MS型功率薄膜电阻器

功率薄膜电阻器系列，具有宽电阻范围和+275°C最高温度 MS型功率薄膜电阻器的额定功率为22瓦，额定电压高达6000伏，轴向引线电阻器的值为30兆欧，具有简化电路设计、降低设备成本和复杂性的性能。 MS型功率薄膜电阻器在单个电阻器中提供所有这些功能:

全功率和额定电压，无降额: - 无感性能 - 对于高电阻值，将临界电阻值扩展到10倍
更高的额定电压，不受最小导线尺寸和间距的限制
优异的长期稳定性

测试表明，在延长寿命期间，每1,000小时的典型稳定性为0.05%。

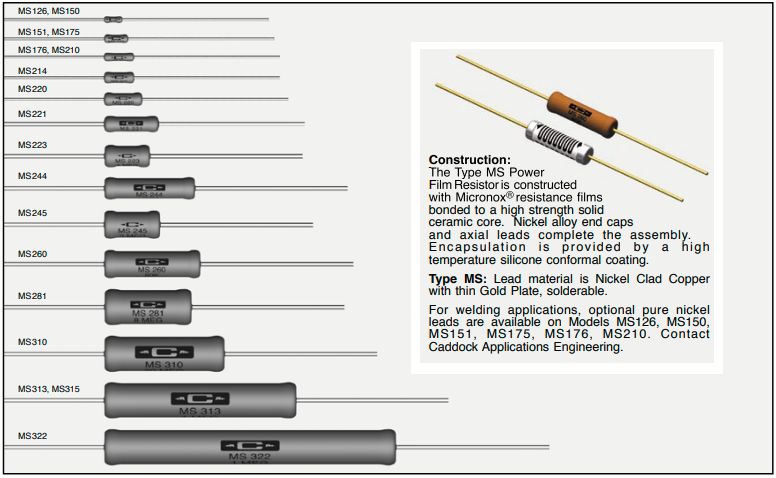

MS型功率薄膜电阻器

*受额定功率限制。

低电感结构的模型位于阴影区域。

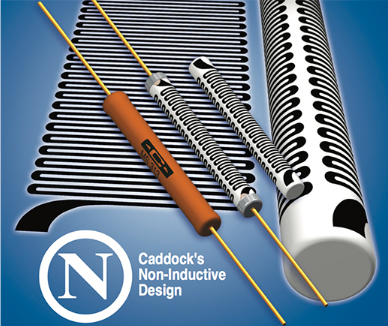

Caddock无感电阻模式的模型位于非阴影区域。

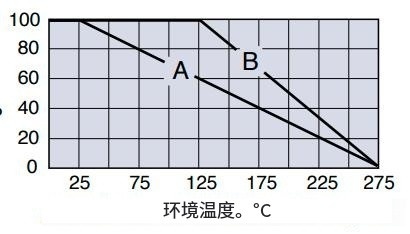

规格: 阻值偏差: ±1% (特殊订单公差为0.1% ). 温度系数: 50 ppm/°C. TC referenced to +25°C, ΔR taken at -15°C and +105°C. 绝缘电阻: 10,000 Megohms, min. 过载过压保护: 额定功率的5倍，外加电压不超过最大连续工作电压的1.5倍。ΔR 0.5% max。或者最大0.5欧姆，取较大者。热冲击: Mil-Std-202, Method 107, Cond. C, ΔR 0.5% max. or 0.5 ohm max., 取较大者防潮性: Mil-Std-202, Method 106, ΔR 0.5% max. or 0.5 ohm max., 取较大者. 负载寿命: 1,000 hours at rated power at +25°C or+125°C (see derating curve), not to exceed rated voltage, ΔR 0.5% max. or 0.5 ohm max., 取较大者. 最高工作温度： +275°C. 封装: 高温硅胶保形。
