光学参量振荡器 INSPIRE 飞秒 OPO 高级光子学泵探针实验拉曼显微镜单分子光谱时间分辨光谱

主要特点

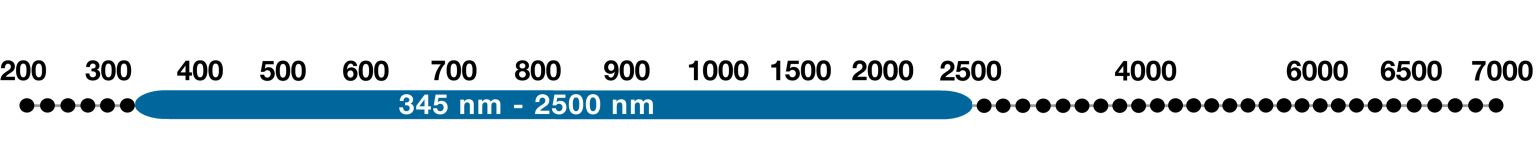

在 UV、可见光和 IR [345 – 2500 nm （4000 – 28985 cm）范围内进行无间隙调谐^-1）] 具有单一配置，无需更改任何光学元件。
全自动计算机控制调谐和自校准。
通过 3 个独立的输出端口可同时获得 UV、可见光和 IR 光束。
集成的二次谐波发生装置，用于对未耗尽的泵进行加倍。

描述

全自动飞秒光学参量振荡器（OPO），可在紫外、可见光和红外范围内提供无间隙波长覆盖，无需改变光学元件或晶体，只需一种配置。InspireTM 高级控制软件可确保快速可靠的调谐，同时提供一系列实用的操作功能。 Inspire 是飞秒 OPO，由锁模 Ti：Sapphire 振荡器泵浦，在 345 – 2500 nm 的紫外、可见光和红外范围内提供最广泛的可调性。四个独立的输出端口发射双泵浦 [345 – 540 nm （18518 – 28985 cm）^-1）]，信号 [490 – 750 nm （13333 – 20408 cm）^-1）]]，耗尽泵 [680 – 1080 nm （9259 – 14705 cm）^-1）] 和惰轮 [930 – 2500 nm （4000 – 10752 cm）^-1）] 可用。同步信号和惰频输出（在固定泵浦波长下在整个范围内可调）或同步双倍和耗尽泵浦输出（在调谐泵浦激光器时在整个范围内可调）之间的选择非常简单，可以通过专用的 PC 用户界面实现。固定波长的耗尽泵浦输出也可与信号和闲频输出同时提供。双泵浦和耗尽泵浦输出是使用 OPO 内部集成的最先进的二次谐波发生器产生的。这使泵浦激光器的频率增加了一倍，提供了宽波长覆盖范围 [345-540 nm （18518 – 28985 cm）^-1）]]，高转换效率（高达 45%）、降低的脉冲展宽（<180 fs）和出色的光束质量（Tem₀₀). 由于专门设计的色散补偿模块，可提供近乎变换限制的脉冲，该模块可以动态和独立地控制每个信号波长的色散。Inspire 在室温下运行，因此无需在 OPO 腔内安装烘箱、水冷装置和管道。Inspire 是一个兼容 USB 的紧凑型系统，由单个光学单元（954 x 360 x 230 mm）组成，不需要额外的笨重外部单元，如冷却器或 MRU 空气再循环器。此 OPO 还提供便携式且已安装的计算机。 Inspire 的卓越性能通过其独特的自动化功能得到加强，这些功能提供了高度的易用性。除了全自动调整外，还可以通过专用的 PC 用户界面进行自校准，并提供 OPO 腔的自动对准优化。这提高了 OPO 操作的可重复性，无需手动对准，并增强了系统的整体可用性。控制软件还包含有用的信息和发射脉冲光谱图的图形显示，并使用集成光谱仪进行记录。 Inspire 可以由 Spectra Physics 的 Mai Tai® HP 和 Tsunami® Ti：sapphire 振荡器泵送，并在紫外和可见光下提供高功率。这是复杂科学应用的理想工具，例如时间分辨显微镜和多波长泵浦探针实验，这些应用需要短脉冲、宽波长覆盖范围和免提操作。

规格

输出特性⁽²⁾	Inspire Auto 50	Inspire Auto 100	Inspire Hand Free 50	Inspire Hand Free 100
平均功率
SHG @ 400 nm （25000 厘米^-1)	不适用	1100 毫瓦	不适用	1100 毫瓦
信号 @ 550 nm （18181 cm^-1)	350 毫瓦	350 毫瓦	350 毫瓦	350 毫瓦
耗尽基波 @ 800 nm （12500 cm^-1)	1100 毫瓦	1100 毫瓦	1100 毫瓦	1100 毫瓦
惰轮（高峰期）	170 毫瓦	170 毫瓦	170 毫瓦	170 毫瓦
脉冲宽度
SHG	不适用	<140 fs	不适用	<140 fs
信号	100–250 fs（可调）	100–250 fs（可调）	200 fs	200 fs
耗尽基本面	<140 fs	<140 fs	<140 fs	<140 fs
懒惰者	80–250 fs（可调）	80–250 fs（可调）	200 fs	200 fs
调谐范围
SHG	不适用	345–520 纳米（19230 – 28985 厘米）^-1)	不适用	345–520 纳米（19230 – 28985 厘米）^-1)
信号（与惰轮同时）	490 – 750 纳米（13333 – 20408 厘米）^-1)	490 – 750 纳米（13333 – 20408 厘米）^-1)	490 – 750 纳米（13333 – 20408 厘米）^-1)	490 – 750 纳米（13333 – 20408 厘米）^-1)
耗尽基本面	690 – 1040 纳米（9615 – 14492 厘米）^-1)	690 – 1040 纳米（9615 – 14492 厘米）^-1)	690 – 1040 纳米（9615 – 14492 厘米）^-1)	690 – 1040 纳米（9615 – 14492 厘米）^-1)
闲轮（与信号同时）	930 – 2500 纳米（4000 – 10752 厘米）^-1)	930 – 2500 纳米（4000 – 10752 厘米）^-1)	930 – 2500 纳米（4000 – 10752 厘米）^-1)	930 – 2500 纳米（4000 – 10752 厘米）^-1)

重复率	80 兆赫	80 兆赫	80 兆赫	80 兆赫
噪声	<1% 有效值	<1% 有效值	<1% 有效值	<1% 有效值
波长稳定性 @ 555 nm	<0.5 纳米	<0.5 纳米	<0.5 纳米	<0.5 纳米
极化	信号和惰轮为水平，SHG 为垂直	信号和惰轮为水平，SHG 为垂直	信号和惰轮为水平，SHG 为垂直	信号和惰轮为水平，SHG 为垂直
用于紫外和可见光范围的光谱仪⁽³⁾	350–900 纳米（11111 – 28571 厘米）^-1）（集成到光学单元中）	350–900 纳米（11111 – 28571 厘米）^-1）（集成到光学单元中）	350–900 纳米（11111 – 28571 厘米）^-1）（集成到光学单元中）	350–900 纳米（11111 – 28571 厘米）^-1）（集成到光学单元中）
尺寸（宽 x 长 x 高）⁽⁴⁾	14.2 x 37.6 x 9.1 英寸（36.0 x 95.4 x 23.2 厘米）	14.2 x 37.6 x 9.1 英寸（36.0 x 95.4 x 23.2 厘米）	14.2 x 37.6 x 9.1 英寸（36.0 x 95.4 x 23.2 厘米）	14.2 x 37.6 x 9.1 英寸（36.0 x 95.4 x 23.2 厘米）
