HVH系列旋转接头与万向节
最大压力
Max. Pressure: 5,000PSI [345 BAR]
最高转速
Max. Speed: 20 RPM
连接类型
Connection Type: SAE-ORB
SAE-ORB
查看其他连接选项
适用介质*
Suitable Media: 空气/气体
空气/气体
适用介质: 油液/液压油
油液/液压油
查看其他介质选项
HVH系列多通道旋转接头

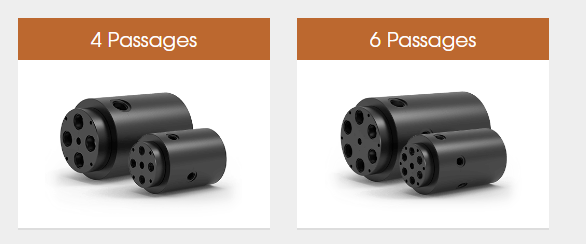

提供4流道或6流道型号可选。专为重型设备和户外应用设计，HVH系列具有大直径流道，适用于真空及双向压力工况，最高可达5,000 PSI [345 BAR]。
重型结构设计
采用合金钢轴、球墨铸铁壳体及黑色氧化涂层，增强防腐蚀性能，使HVH系列成为林业、采矿和建筑行业等严苛户外环境的理想解决方案。
标准配置
所有型号均标配SAE-ORB轴向轴连接与SAE-ORB径向壳体连接接口。
需同时传输流体与电力、信号或数据？
HVH系列旋转接头可直接集成我司标准导电滑环，轻松实现复合传输功能。详见选型配置。
| PART # | CONNECTION | PASSAGE SIZE | DIAMETER | LENGTH | THROUGH BORE | MIN. TORQUE* | ||
|---|---|---|---|---|---|---|---|---|
| HVH-304041 | #8 SAE-ORB | 0.440″[11.176 mm] | 5.190″[131.826 mm] | 7.490″[190.246 mm] | 0.500″[12.7 mm] | 14 ft-lbs[18.98 Nm] | ||
| HVH-306041 | #16 SAE-ORB | 0.880″[22.352 mm] | 6.940″[176.276 mm] | 10.110″[256.795 mm] | 0.500″[12.7 mm] | 28 ft-lbs[37.96 Nm] |
| PART # | CONNECTION | PASSAGE SIZE | DIAMETER | LENGTH | THROUGH BORE | MIN. TORQUE* | ||
|---|---|---|---|---|---|---|---|---|
| HVH-304061 | #8 SAE-ORB | 0.440″[11.176 mm] | 5.690″[144.526 mm] | 8.600″[218.44 mm] | 0.500″[12.7 mm] | 22 ft-lbs[29.83 Nm] | ||
| HVH-306061 | #16 SAE-ORB | 0.880″[22.352 mm] | 7.940″[201.676 mm] | 13.390″[340.107 mm] | 0.500″[12.7 mm] | 54 ft-lbs[73.21 Nm] |
