微型直线平台 – MMX™
卓越的性能、可靠性与价值

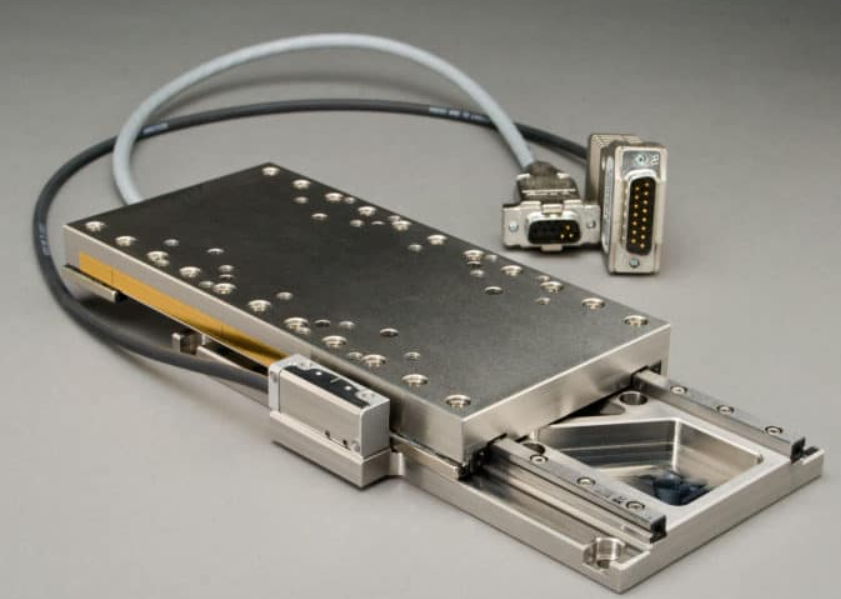

MMX™ 微型直线平台是一款紧凑型直驱平台，其执行机构专门设计用于台式仪器和狭小空间内。
在 Dover Motion，我们提供 MMX™ 微型直线平台的终极解决方案。该平台具有卓越的机械刚度和伺服带宽，非常适合高通量成像应用。
微型直线平台 – MMX™ 技术参数
| 基本型号 | MMX-25 | MMX-50 | MMX-100 | MMX-150 |
|---|---|---|---|---|
| 电机类型 | 单相 | 三相 | 三相 | 三相 |
| 行程 (mm) | 25 | 50 | 100 | 150 |
| 精度 (μm TIR) | 6 | 10 | 12 | 12 |
| 双向重复精度 (± μm) | 0.4 | 0.4 | 0.4 | 0.4 |
| 负载能力 (kg) | 10 | 10 | 10 | 10 |
| 最大加速度 (m/s²) | 55 | 115 | 100 | 65 |
| 最大速度 (m/s) | 1.1 | 2.0 | 2.0 | 2.0 |
| 平整度 & 直线度 (μm TIR) | 3 | 3 | 6 | 6 |
| 电机峰值力 (N) | 23 | 57 | 57 | 57 |
| 电机连续力 (N) | 7.7 | 19 | 19 | 19 |
| 运动部分质量 (kg) | 0.4 | 0.5 | 0.6 | 0.9 |
描述
全新 MMX™ 高功率电机 拥有更高的力密度，可提供比其他同类产品高 5 倍的驱动力。

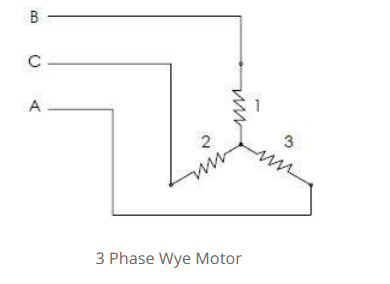

我们的微型直线平台还可配备三相伺服电机，行程范围从 25 mm 到 150 mm。
MMX™ 平台在 几乎相同成本下提供了近乎两倍的定位精度，并具有短交付周期，帮助设备制造商 缩短上市时间，同时为终端用户提供更高的设备运行时间。
MMX™ 微型直线平台设计特点
独特电机设计 提供紧凑型直线执行机构，使运动更平滑，并实现行业领先的速度稳定性
平台内置 无刷无铁直线伺服电机，可实现高速运动且无需维护，非常适合 高通量应用
提供 无齿槽平滑运动，同时具备 6 μm TIR 精度 和 0.4 μm ± 重复定位精度（MMX-25 配置）
紧凑型设计与直驱线性电机技术

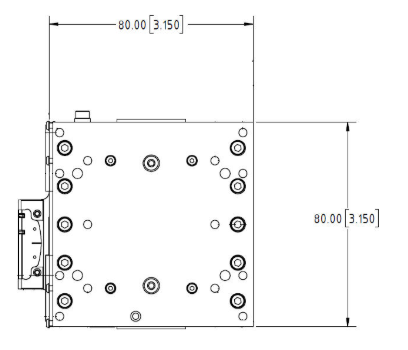

在 1 英寸行程的定位器 中，MMX™ 实现了 最小化的整体尺寸，采用 直驱线性电机技术。
直驱技术通过 直接功率传输机制 实现驱动，相比传统机械传动系统通常具有更优优势，带来多项实用好处：
精度更高
磨损更低
响应速度更快
运行更安静，便于无缝集成
高效率与高通量
短循环时间：小型化平台中采用 最强伺服电机设计，独特电机设计可实现 更高通量。高功率 MMX 平台的电机力密度更高，提供比同类竞品高 5 倍的峰值力，三相电机峰值力可达 57 N。

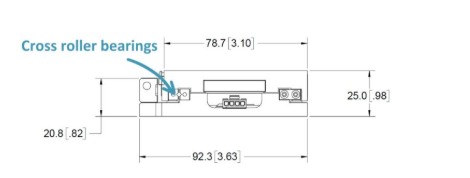

快速稳定与高通量：MMX 平台采用 高精度防爬交叉滚柱轴承，实现极其平滑的运动、高刚度和高可靠性，同时保持低矮结构设计。这样的设计在不增加整体高度的前提下 提升了整体工作通量。
可定制与可叠加设计

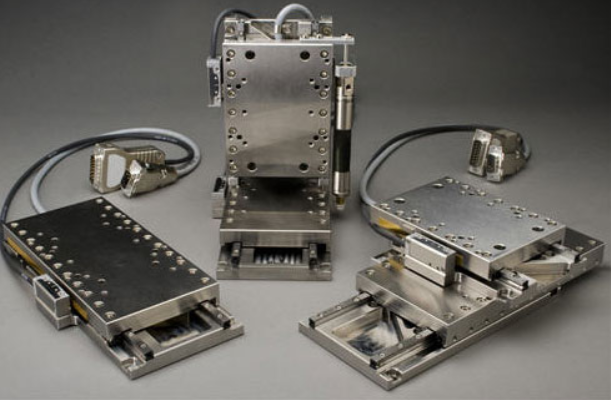

MMX 微型直线平台可 组合成多轴系统，包括带 恒力磁性平衡的 Z 轴配置。
卓越精度

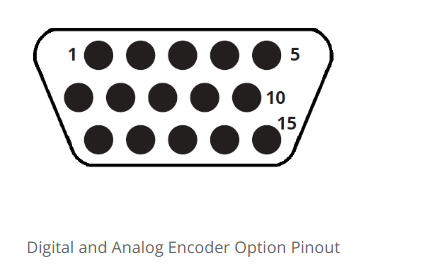

依规格不同，MMX 平台可实现 6–12 μm TIR 精度，通过 高分辨率编码器反馈与伺服控制 提供行业领先的定位性能。
平台还配备 可调支架，可用于外部调节限位传感器。
Dover motion微型直线平台MMX™紧凑型直驱平台高通量成像应用
在 高通量成像应用中，MMX™ 直驱平台提供出色的 机械刚度与伺服刚度，优化运动表现，适用于以下场景：
样品/部件定位：可实现 每分钟最多 2000 次移动 的持续高通量
焦面定义：Z 轴物镜定位（<5 μm 位移）通常可在 20 毫秒内完成，可与 XY 步进同步进行
图像采集：定位稳定性是保证图像质量的关键；定位稳定性/抖动通常小于 100 纳米
节省空间：紧凑型直线执行机构设计，可安装于 台式仪器内部
