Dover motion开放孔径线性电机滑台XY扫描滑台SmartStage™

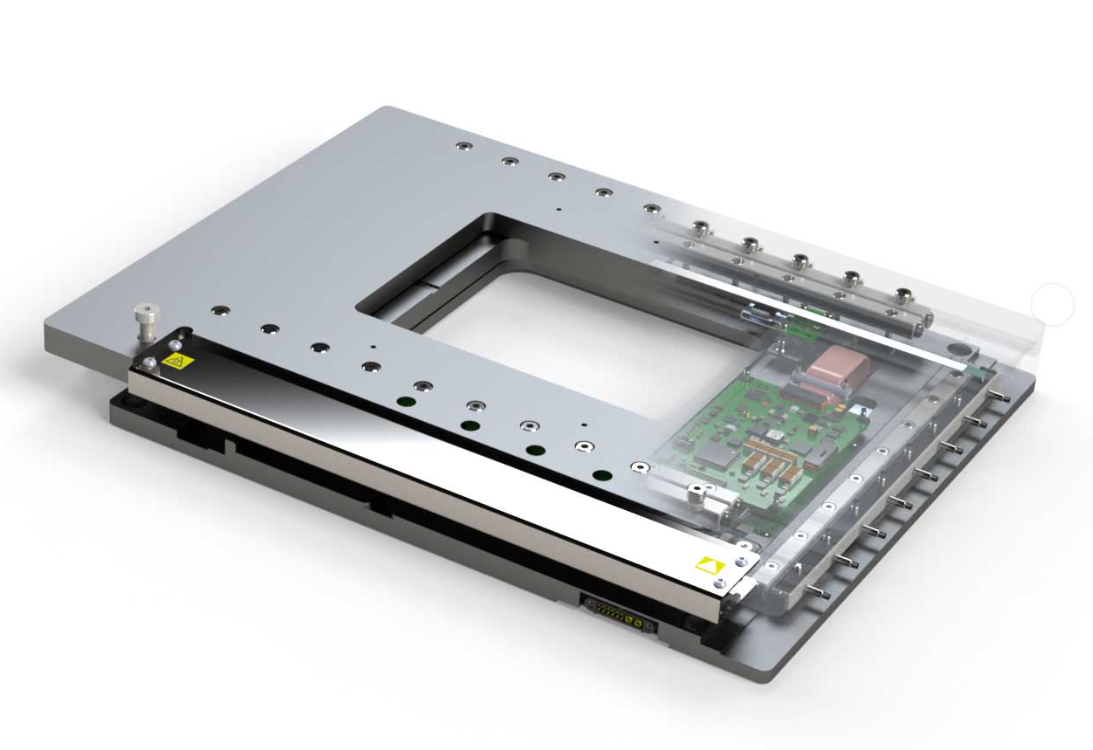

SmartStage™ Open Frame XY（内置控制器）
产品概述：
SmartStage™ Open Frame XY 扫描滑台是首款 开放孔径线性电机滑台，其 控制器直接嵌入在滑台结构中，无需额外外置控制器。这种设计带来更高性能，并简化系统集成。
主要优势：
所有控制功能集成，外部只需一根电缆
系统接线更简洁，减少布线复杂度。
方便快速原型开发
对研发和实验阶段非常友好。
生产成本更低
集成控制器减少外部器件和安装成本，使量产更经济。
SmartStage™ 开放式 XY 扫描平台规格
| 描述 | 规格 | 规格 |
|---|---|---|
| 行程 (mm) | 75 x 115 mm | 150 x 150 mm |
| 承载质量 | 最大 6 kg | 最大 6 kg |
| 分辨率 (nm) | 5 nm | 5 nm |
| 精度（斜率校正，2σ）¹ | ≤ 10 µm | ≤ 10 µm |
| 双向重复性（2σ）¹ | ≤ 0.5 µm | ≤ 0.5 µm |
| 最小移动步距 | 100 nm | 100 nm |
| 静止稳定性（原始） | ±30 nm | ±30 nm |
| 静止稳定性（RMS） | 15 nm | 15 nm |
| 最大加速度（无负载，Y,X） | 15.0 m/s² , 7.5 m/s² | 10.0 m/s² , 4.1 m/s² |
| 最大速度（无负载，Y,X） | 0.95 m/s , 0.6 m/s | 0.95 m/s , 0.6 m/s |
| 1mm 步进移动稳定时间（±30 nm 窗口） | 250 ms | 250 ms |
| 平直度与直线度（TIR） | 5 μm | 5 μm |
| 俯仰与偏航 | 150 μrad | 150 μrad |
| 正交度 | 240 μrad | 240 μrad |
| 总质量 | 6.2 kg | 11.1 kg |
| 移动质量 (X 和 Y) | 4.4 kg | 8.1 kg |
| 移动质量 (仅上部, Y) | 1.8 kg | 3.0 kg |
| 电机峰值力 | 33 N | 33 N |
描述
SmartStage™ 开放式 XY 扫描平台继承了成熟的 SmartStage™ 线性紧凑型架构，以及其精准运动控制能力，是高性能显微镜和生命科学仪器的首选解决方案。现在，SmartStage™ 开放式 XY 扫描平台为透射显微镜应用提供了更宽的行程范围。
主要优势：
易于设计集成：采用统一的运动控制架构，可简化运动平台设计，减少零部件数量、体积和系统复杂性。所有控制器均内置，每个平台只需一根电缆即可完成连接和维护。
独特电机设计：紧凑型线性执行器可实现更平稳的运动，并具备行业领先的速度稳定性。
Dover motion开放孔径线性电机滑台XY扫描滑台SmartStage™应用
SmartStage™ 开放式 XY 扫描平台是大行程开放孔径应用的首选产品，同时可实现大质量物体的快速、精准定位。
支持的应用包括：
高分辨率位置触发用于图像采集或激光同步
高速硬件输出，分辨率小于 1 nm，用于将台面位置与相机或激光精确同步。非常适合 TDI 成像或激光加工过程中需要的运动触发。
高速位置触发输出允许相机、激光或其他外围设备与台面精确位置同步。触发可在固定增量间隔或用户自定义查找表的任意间隔下配置。
协调运动
用户定义曲线模式（UDP）允许台面通过辅助输入协调运动。
台面可由其他轴或外部信号驱动，按照输入定义的运动曲线精确跟随。
