美国Dover motion DRT 直接驱动旋转台 DRT – 100、DRT – 200、 Dover motion进口代理

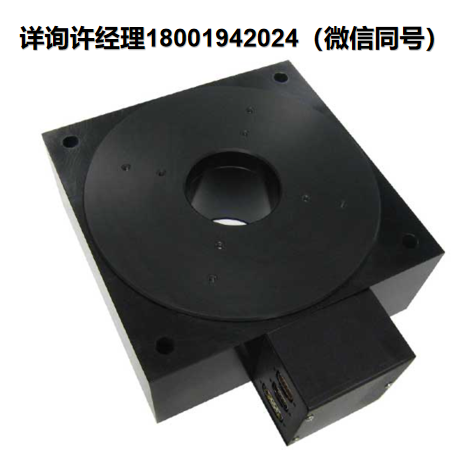

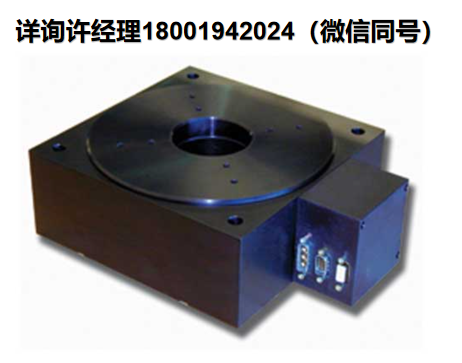

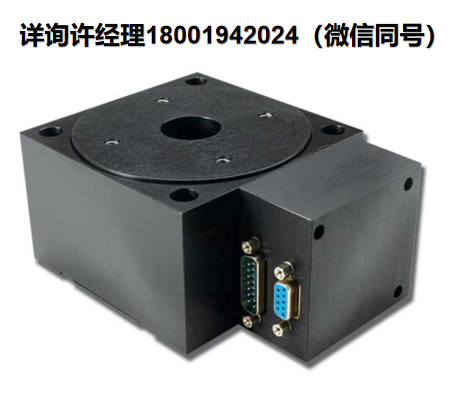

美国Dover motion DRT 直接驱动旋转台
Ultra-Compact, Direct-Drive Rotation Stage
超紧凑的直接驱动旋转平台
Dover Motion DRT-100 和 DRT-200 系列直驱旋转平台是超紧凑型直驱旋转平台，在价格、性能和尺寸方面树立了新的标准。
美国Dover motion DRT 直接驱动旋转台规格参数 ：
| 基础模型 | DRT – 100 | DRT – 200 |
|---|---|---|
| 行程(度) | 360 | 360 |
| 分辨率(微弧度) | 20 | 10 |
| 位置精度(微弧度) | 875 | 150 |
| 双向重复性(微弧度) | 20 | 5 |
| 轴向承载能力(N) | 400 | 980 |
| 径向负载能力(牛顿) | 200 | 490 |
| 最大加速度(转/秒) | 400 | 400 |
| 最大速度(转/秒) | 10 | 6 |
| 持续扭矩(牛米) | 0.8 | 5.7 |
| 峰值扭矩(牛米) | 2.5 | 27 |
美国Dover motion DRT 直接驱动旋转台描述：
Dover DRT系列的直接驱动技术消除了传统旋转平台遇到的齿轮磨损、扭矩变化和齿隙。与齿轮驱动的旋转台相比，速度、分辨率和可重复性也提高了10倍或更多。 尽管其高水平的性能，DRT直接驱动旋转台非常紧凑，机身尺寸为105毫米×105毫米×65毫米。它的25毫米通孔可以方便地安排光束路径或电气/气动线路。 DRT直接驱动旋转台提供20微弧度(约4角秒，或0.0011度)的标准分辨率。重复性约为1个计数或20微弧度，因为其伺服电动机技术。每秒10转的速度和每秒400转的加速度允许快速点对点移动2。由于电机设计允许实现高伺服带宽，建立时间被最小化。
电子接口是标准的数字A四B编码器输出，一个标准的三相无刷电机和3个数字霍尔换向传感器。这使得DRT直接驱动旋转台可以由任何可以驱动标准三相无刷电机的运动控制器/放大器驱动。 超硬的4点接触球轴承导轨提供了高度的轴向和扭转刚度，每转一次的索引传感器允许定义一个独特的原始位置，以实现可重复的旋转运动定位.
美国Dover motion DRT 直接驱动旋转台应用：
设计特点
- 高速:这种直接驱动电机的速度高达每秒10转(每秒3600度)，具有高伺服带宽，可快速移动和稳定时间
- 可靠:无齿轮磨损、扭矩变化或齿隙
- 高重复性:大约1计数(4弧秒)
