韩国DHS DU系列超声波液位计
工作原理
作为最先进的液位传感器之一，DU（大韩超声波）系列液位传感器采用超声波非接触式测量原理来检测液位，并将测得的数值转换为电流信号，用于液位显示、报警及控制。
DU 系列传感器广泛应用于工业污水处理厂、河流、水坝、电厂、原水池、纯水箱、食品与饮料储罐、燃油箱，以及化工与医疗储罐等场合。
产品特点与应用
采用超声波非接触式液位测量原理
安装简便，内置温度传感器实现更精准的液位检测
（仅限 DU-WB系列）可通过智能手机蓝牙应用程序 DHS RC 进行液位监测与校准
（仅限 DU-03、05、08、010、-B、-L 系列）可与 PC 端液位监控软件 DTMS 2 同步，实时监测最多 32 个储罐的液位

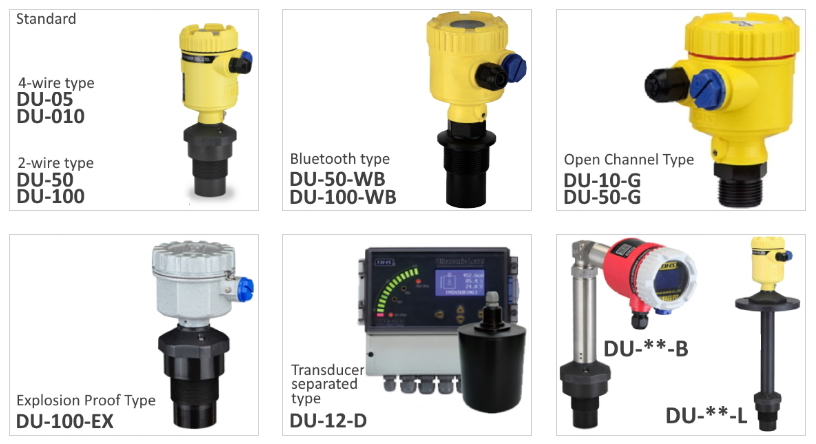

相关图片及安装示例
一般规格
感应原理：超声波
介质类型：液体
电压供电：DC 24V
输出信号：详见各型号规格
工作温度：-20 ~ 60℃
工作压力：详见各型号规格
测量范围：详见各型号规格
型号及详细规格
DU-05/010（四线制）
输出选项：
模拟量 4~20mA
RS485（Modbus）
RS485（DTMS）
测量范围：
DU-05：0.3 ~ 5 米
DU-010：0.3 ~ 10 米
工作压力：常压（ATM）
材质：
头部：P.B.T-FR-GF10
接口/探头：P.V.D.F（Kynar 720）
法兰（可选）：A.B.S
接线方式：3 或 4 芯线
DU-50/100（二线制）
输出：模拟量 4~20mA
测量范围：
DU-50：0.3 ~ 5 米
DU-100：0.3 ~ 10 米
工作压力：常压（ATM）
材质：与 DU-05/010 相同
接线方式：2 芯线
DU-10/50-G（灌溉渠专用型）
输出：模拟量 4~20mA
测量范围：
DU-10-G：0.1 ~ 1 米
DU-50-G：0.3 ~ 5 米
工作压力：常压
材质与接线方式：同上
DU-50/100-WB（蓝牙型）
输出：模拟量 4~20mA
测量范围：
DU-50-WB：0.3 ~ 5 米
DU-100-WB：0.3 ~ 10 米
蓝牙支持：通过 DHS RC APP 进行校准
其他参数：同标准型
DU-100-EX（防爆型）
输出：模拟量 4~20mA
测量范围：0.3 ~ 10 米
材质：
头部：铝
其他与标准型相同
防爆等级：Ex d mb IIB T6
接线方式：2 芯线
DU-05/010-B（四线制/侧装型）
输出选项：
模拟量 4~20mA
RS485（Modbus/DTMS）
测量范围：
DU-05-B：0.3 ~ 5 米
DU-010-B：0.3 ~ 10 米
工作压力：常压
材质：
头部：P.B.T-FR-GF10
支架：不锈钢或 P.O.M
接头/探头：P.V.D.F
弯头：不锈钢
法兰：按需定制
接线方式：3 或 4 芯线
备注：侧装结构
DU-50/100-B（二线制/侧装型）
输出：模拟量 4~20mA
测量范围：
DU-50-B：0.3 ~ 5 米
DU-100-B：0.3 ~ 10 米
其他参数与 DU-05/010-B 相同
备注：侧装结构
DU-05/010-L（四线制/加长型）
输出选项：
模拟量 4~20mA
RS485（Modbus/DTMS）
测量范围：
DU-05-L：0.3 ~ 5 米
DU-010-L：0.3 ~ 10 米
工作压力：最大 2.5Kgf/㎠
备注：长喷嘴插入式结构
DU-50/100-L（二线制/加长型）
输出：模拟量 4~20mA
测量范围：
DU-50-L：0.3 ~ 5 米
DU-100-L：0.3 ~ 10 米
工作压力：常压
备注：长喷嘴插入式结构
DU-12-D（分体式）
输出：
模拟量 4~20mA
RS485
4 路接点继电器输出
测量范围：0.5 ~ 12 米
材质：
控制盒、出线口：A.B.S
接头：P.O.M
探头：P.V.D.F
备注：探头与主控箱分体式结构
