DAV tech,DAV 100MAN,DAV 200 MAN,带手柄的计量阀

DAV tech,DAV 100MAN,DAV 200 MAN,带手柄的计量阀,DAV 200 MAN 计量阀设计用于手动分配,但具有最高的准确性和重复性,适用于 NLGI 3 的润滑脂和润滑油(粘度可达 1,000,000 mPa s)。符合人体工程学的手柄使得阀门易于手持和操作。计量室的容量可调,从 10 到 200 mm³(0.01 到 0.2 cc),并且通过特殊传感器可以检查计量室的排空情况,以便对组装过程进行更高精度的控制。

应用领域

润滑脂手动计量
润滑油手动计量

特征

体积计量,可靠且稳定
计量与润滑油的粘度、压力和温度无关
人体工学设计,紧凑且轻便(230 克)
可通过传感器对计量进行物化管理
计量量可轻松调节,并且通过阻止螺钉防止意外更改
手柄中集成了气动阀
可根据需求提供低进料压力版本

技术参数

型号工作模式重量液体压力入口可分配量驱动气压进气口液体进气螺纹液体出口速度调节计量量使用材料润滑油种类
DAV 200 MAN双作用230 克20 bar 最小 – 最大 200 bar(低压版本可选)10 mm³ – 200 mm³(0.01 cc – 0.2 cc)5 – 7 barø 4mm 管道1/8 BSP 螺纹1/8 BSP 螺纹每分钟最多 60 次循环微调螺钉不锈钢,阳极氧化铝材料润滑脂和润滑油(NLGI 3 – 1,000,000 mPa s)

润滑脂进料泵
DAV Tech 泵非常适合将润滑脂和润滑油从罐或桶中输送到 DAV 200 MAN 阀门。泵可用于 0.5 到 5 kg 的罐和 5 到 200 kg 的桶。

DAV 200 MAN 阀门的喷嘴
DAV 200 MAN 阀门配有 Luer 锁喷嘴支架,或可选择 1/8 BSP 螺纹喷嘴。我们还可以根据客户需求设计并制造特殊喷嘴(如多点喷嘴、径向喷嘴等)。

驱动 DAV 200 MAN 阀门
DAV 200 MAN 阀门需保持持续供气,气压范围为 5 到 7 bar。气动开关阀集成在手柄中。分配量与操作员按下触发器的时间无关(仅与所需的最短计量时间有关)

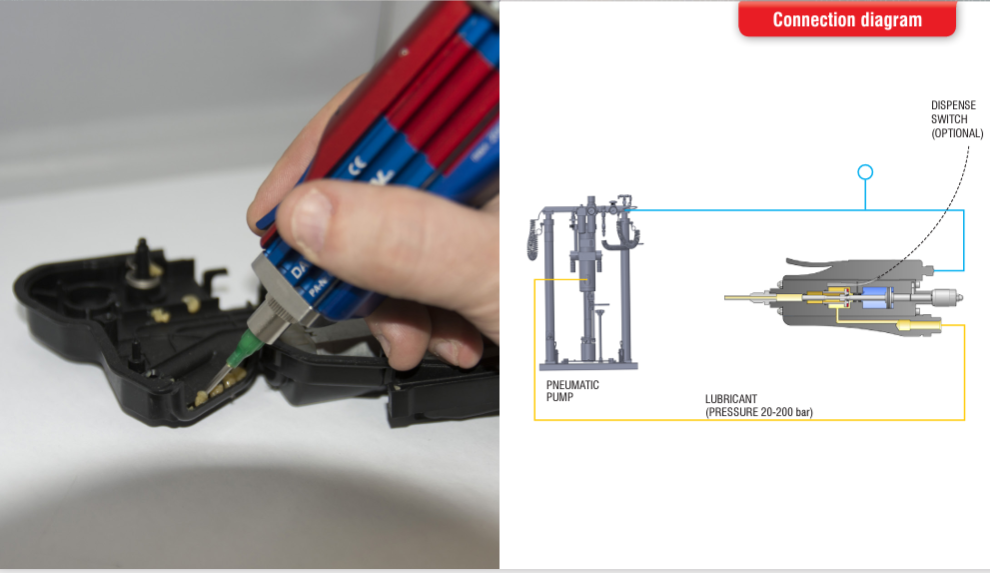

DAV tech,DAV 100MAN,DAV 200 MAN,连接图
DAV tech,DAV 100MAN,DAV 200 MAN,连接图
DAV tech,DAV 100MAN,DAV 200 MAN,图片
DAV tech,DAV 100MAN,DAV 200 MAN,图片
