- 高性能 MEMS 和继电器安装倾斜开关
- 安装微处理器，用于稳定的传感和数据处理
- 扩展卡尔曼滤波器、噪声滤波和温度补偿
- 适用于各个行业领域的定制规范
- CE / ROHS / Q标志（KO）

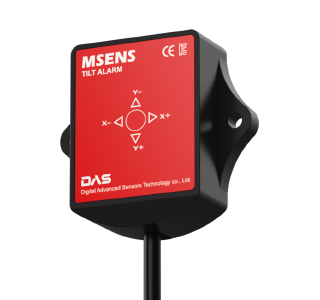

标准MEMS传感器系列MSENS是采用扩展卡尔曼滤波器并提供高性能和可靠性的DAS的代表传感器系列。MSENS可广泛应用于重工业、仓库和工厂自动化、机器人行业、医疗等各个行业领域。
| 规格| 项目 | 规范 | 备注 | 测量
范围 | 单轴的 | ±180° | 可设置 | | 二轴的 | ±90° | 可设置 | | 分辨率 | 0.1°（度） | | | 非线性 | 0.25% FS | | | 响应 | <5 秒 | | | 输出 | 单轴继电器 2ch
单轴继电器 1ch
双轴继电器 2ch | 选择输出
高 = VCC 输出
低 = GND 输出 | | 电源 | 10~30伏直流 | | 电流
消耗 | <100毫安 | @12Vdc | 工作
温度 | -20°C~85°C | | | 防水 | IP65 防护等级 | | | 尺寸 | 宽42x高57x深20毫米 | 无安装 | | 重量 | 68克 | |
- 单轴：在±1°~±180°（度）
范围内自由设置，例如-90°~+90°或-30°~+60°
- 对于 2 轴规格，可以为每个轴指定单独的测量范围。
对于 2 轴 ±90°（度）规格，当角度超过 ±85°（度）时，误差范围会增加。
- 最小/最大角度必须满足每个轴的指定范围。
小于-3°~+3°（度）请另行咨询
- 1轴，继电器2通道：+方向继电器1通道，-方向继电器1通道
1轴，继电器1通道，不考虑+/-方向
2轴，继电器1通道：X轴继电器1通道，Y轴继电器1通道，不考虑+/-方向
接线连接| 颜色 | 单轴 2 通道 | 单轴 1 通道 / 双轴 | | 红 | V+ | | 黑 | GND （COM） | | 绿 | + 方向 | X轴 | | 白 | -方向 | Y 轴 |
- MSENS系列采用MG610331-5插头（Korea Electric Terminal Co.， Ltd.）接线。插头可根据规格删除或用MG64REC接线（单独出售）。
订购代码| （1） | 轴 | S1 S2 D | 单轴 1 通道
单轴 2 通道
双轴 | | （二） | 输出 | H
L | 常开（Arbeit 触点）
常闭（断开触点） | | （3） | 范围 | 设置测量范围 | | （4） | 附件
方向 | F
W | 落地
式壁挂式 | | （5） | 旋转
方向 | 连续
逆时针 | 顺时针（默认）
逆时针 |
- 代码格式 ： MSENS-TA- [（1）]-[（2）]-[（3）]-[（4）]-[（5）]
例如 MSENS-TA-S1-H-90-F-CW
- 自选
- 插座部件号 ： MG64REC
- 要延长传感器电缆的长度，必须订购带有相反连接器的附加电缆。
| |
| 感应方向| X 轴，落地式 | X 轴，壁挂式 | | | | Y 轴，落地式 | Y 轴，壁挂式 | | |
- Avobe 图像显示了 MSENS-TA 的传感方向。
| |
