双芯智能测斜仪系统SI-300型
- 抗震防腐蚀连接器设计
- 支持移动端便捷输出测量/位移数据并自动生成图表
- 采用双向位移测量结构的测斜仪（专利申请号：2023-0184853）
- [电磁波认证进行中]
这款双传感器被动式地下测斜仪系统可同步测量0°和180°方向数据，将作业时间和人力成本降低50%，显著节约运营成本。该系统专为土木工程安全监测与维护测量设计，通过将测斜探头插入测量站钻孔内的套管中，实现地下位移与形变的人工测量。
系统概述
SI-300地下测斜仪系统由测斜探头、数据线缆、线缆卷盘、端盖、数据采集器等组件构成，测量数据通过线缆卷盘无线传输至数据采集器。
操作流程
- 设备连接：组装测斜探头与数据线缆，通过蓝牙配对连接数据采集器与线缆卷盘
- 测量模式：
- 手动模式：通过数据采集器发送测量指令
- 全自动模式：启用免提测量功能
- 数据处理：
- 通过无线网络发送测量数据至邮箱
- 存储至设备内置存储器或外接存储设备
数据输出
- 导出数据可直接用Excel等电子表格软件打开
- 测量数据已实时转换为边坡长度位移量
- 无需通过修正系数进行二次换算

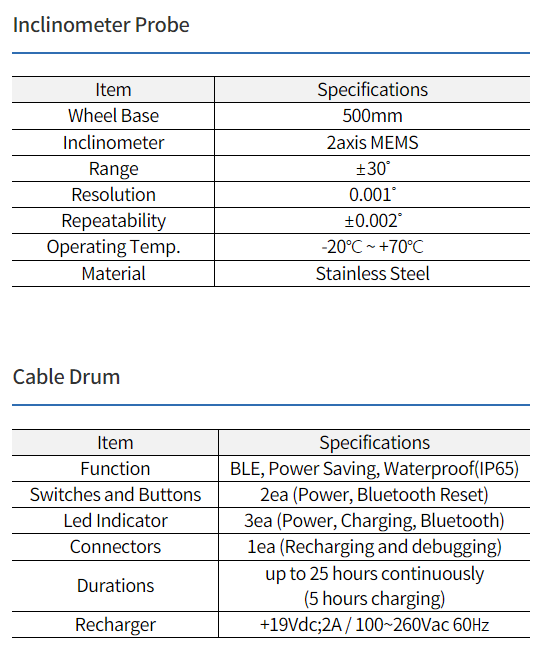

产品特性
高精度测量
- 内置超高精度MEMS测斜传感器，双轴测量范围达±30度，精度0.001°（按长度位移换算为0.0087毫米）
创新线缆设计
- 采用专利新型结构线缆（高强度单芯不锈钢丝缆），选用高弹性材料制成，彻底解决频繁弯折导致的断裂问题
- 革命性减少线芯数量，实现超轻量化设计（线径减少30%，重量减轻45%）
可靠连接系统
- 全新设计的探头连接结构，实现快速插拔
- 采用镀金防腐端子，使腐蚀导致的接触不良发生率降低90%
智能操作界面
- 基于Android系统的触控界面，支持测量数据实时显示与无线传输
- 配备4G/WiFi双模通信模块，确保野外数据传输稳定性
工程实用设计
- 整机重量＜2.5kg，符合人体工程学握把设计
- 激光雕刻深度标尺（精度±1mm），支持暗环境荧光识别
广泛兼容性
- 探头与端盖符合国际通用套管规格（兼容63mm/70mm/85mm标准管径）
- 特殊防水处理（IP68等级），适应各种恶劣工况环境
