Daeil System 研究级光学工作台 可有效降低宽频率下的相对位移

Daeil System 研究级光学工作台 可有效降低宽频率下的相对位移

我们的研究级光学工作台提供最佳性能水平的宽带阻尼，可有效降低宽频率下的相对位移;因此，用户可以将我们的光学平台用于最具挑战性的应用。研究级光学平台提供与科学级光学平台相同的功能，但具有更高的结构阻尼水平、更高的弹性选择模量和更高的刚度。

钢蜂窝芯结构

波纹蜂窝钢层与不锈钢顶皮、碳钢底皮
和侧壁垂直环氧树脂粘合，增加了其芯密度并最大限度地减少了其单元尺寸。钢蜂窝芯结构提供
最高的芯密度和最小的蜂窝芯单元尺寸，提供最大的静态和动态刚度。

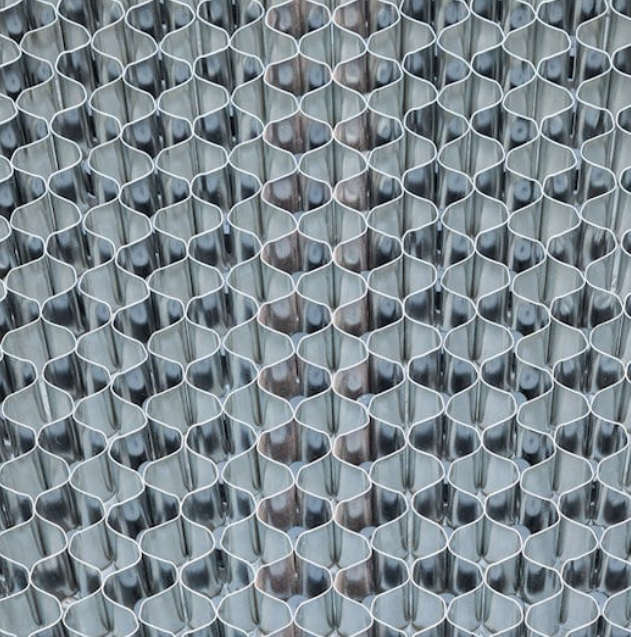

最小的蜂窝芯电池

我们的钢蜂窝芯具有最高的芯密度和最小的蜂窝单元尺寸 2.9㎠，提供卓越的刚性桌面。由于最小的蜂窝单元有助于增加弹性选择模量，因此光学台面的固有频率增加，因此台面不太可能对外力和未过滤的振动做出反应。此外，较高的固有频率最大限度地减少了负载下的振动强度和挠曲。我们的光学台面采用全钢结构，确保长期热稳定性。

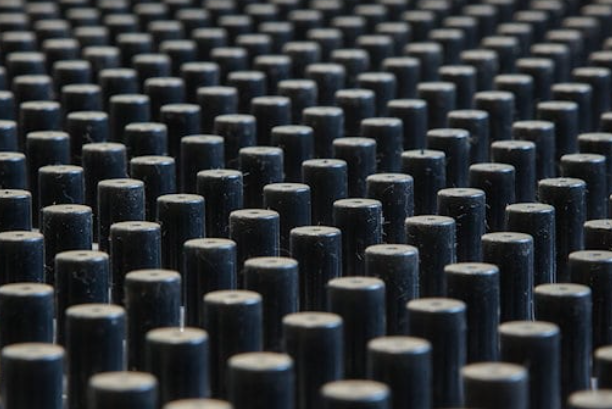

单独密封的安装孔

防溢和防腐蚀尼龙杯在每个安装孔下单独采用环氧树脂粘合，以防止液体溢出污染蜂窝芯。

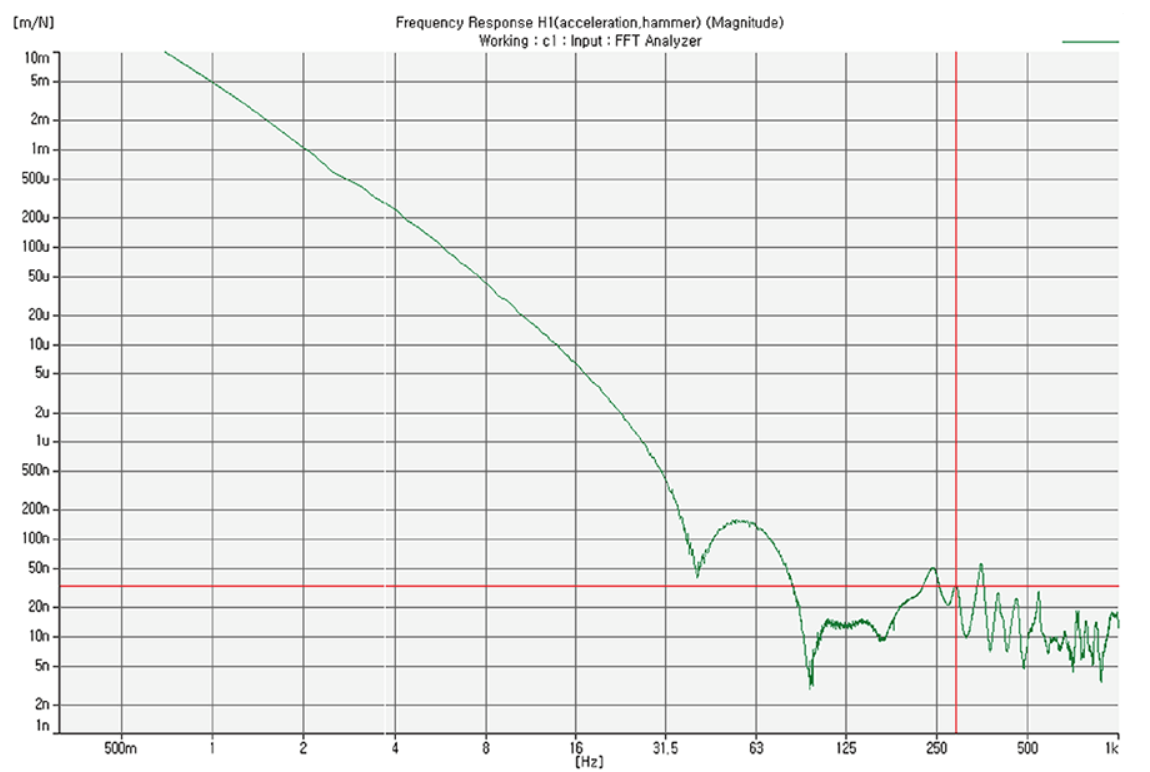

在 2000 x 1200 x 300 mm 的研究级光学桌面上测量角柔度。

建设
核心钢蜂窝芯结构，0.25 mm 厚的箔
核心单元大小2.9 平方厘米
芯材剪切模量19339 千克力/平方厘米（275,000 磅/平方英寸）
表面平整度±0.1 mm，超过 600 x 600 mm 区域
Top Skin430 系列铁磁不锈钢，4.0 mm 厚
底皮4.5 mm 厚钢
侧壁2.0 mm 厚的钢板，采用高阻尼复合木材
安装孔M6-1.0 系列
安装孔网格25 mm 网格
安装孔边界37.5 毫米
安装孔密封21 mm 深洁净圆柱形瓶盖
阻尼：宽带阻尼
性能
研究级 （2000 x 1200 x 300 毫米）科学级 （2000 x 1200 x 300 mm）
谐振频率288 Hz200 Hz
合规25n m/N85 n m/N

订购信息

Research-Grade-Ordering-infomation

200t

型号尺寸 宽 x 深 x 吨 （mm）尺寸 宽 x 深 x 吨 （英寸）重量 （kg）
型号 DVIO-B-1010M/E-200T-R.G/S.G1000 x 1000 x 20040 x 40 x 8139
型号 DVIO-B-1212M/E-200T-R.G/S.G1200 x 1200 x 20048 x 48 x 8201
型号 DVIO-B-1575M/E-200T-R.G/S.G1500 x 750 x 20060 x 30 x 8157
型号 DVIO-B-1509M/E-200T-R.G/S.G1500 x 900 x 20060 x 36 x 8188
型号 DVIO-B-1510M/E-200T-R.G/S.G1500 x 1000 x 20060 x 40 x 8209
型号 DVIO-B-1512M/E-200T-R.G/S.G1500 x 1200 x 20060 x 48 x 8251
型号 DVIO-B-1515M/E-200T-R.G/S.G1500 x 1500 x 20060 x 60 x 8313
型号 DVIO-B-1807M/E-200T-R.G/S.G1800 x 700 x 200约72 x 28 x 8175
型号 DVIO-B-1875M/E-200T-R.G/S.G1800 x 750 x 200约72 x 30 x 8188
型号 DVIO-B-1809M/E-200T-R.G/S.G1800 x 900 x 200约72 x 36 x 8226
型号 DVIO-B-1810M/E-200T-R.G/S.G1800 x 1000 x 200约72 x 40 x 8251
型号 DVIO-B-1812M/E-200T-R.G/S.G1800 x 1200 x 200约72 x 48 x 8301
型号 DVIO-B-1815M/E-200T-R.G/S.G1800 x 1500 x 200约72 x 60 x 8376
型号 DVIO-B-2009M/E-200T-R.G/S.G2000 x 900 x 200约80 x 36 x 8251
型号 DVIO-B-2010M/E-200T-R.G/S.G2000 x 1000 x 20080 x 40 x 8278
型号 DVIO-B-2012M/E-200T-R.G/S.G2000 x 1200 x 200约80 x 48 x 8334
型号 DVIO-B-2015M/E-200T-R.G/S.G2000 x 1500 x 20080 x 60 x 8417
型号 DVIO-B-2409M/E-200T-R.G/S.G2400 x 900 x 200约96 x 36 x 8301
型号 DVIO-B-2410M/E-200T-R.G/S.G2400 x 1000 x 200约96 x 40 x 8334
型号 DVIO-B-2412M/E-200T-R.G/S.G2400 x 1200 x 200约96 x 48 x 8401
型号 DVIO-B-2415M/E-200T-R.G/S.G2400 x 1500 x 200约96 x 60 x 8501
型号 DVIO-B-2508M/E-200T-R.G/S.G2500 x 800 x 200100 x 32 x 8278
型号 DVIO-B-3009M/E-200T-R.G/S.G3000 x 900 x 200120 x 36 x 8376
型号 DVIO-B-3010M/E-200T-R.G/S.G3000 x 1000 x 200约120 x 40 x 8417
型号 DVIO-B-3012M/E-200T-R.G/S.G3000 x 1200 x 200约120 x 48 x 8501
型号 DVIO-B-3015M/E-200T-R.G/S.G3000 x 1500 x 200约120 x 60 x 8626
型号 DVIO-B-3612M/E-200T-R.G/S.G3600 x 1200 x 200约144 x 48 x 8601
型号 DVIO-B-3615M/E-200T-R.G/S.G3600 x 1500 x 200约144 x 60 x 8751

300t

型号尺寸 宽 x 深 x 吨 （mm）尺寸 宽 x 深 x 吨 （英寸）重量 （kg）
型号 DVIO-B-1010M/E-300T-R.G/S.G1000 x 1000 x 30040 x 40 x 12165
型号 DVIO-B-1212M/E-300T-R.G/S.G1200 x 1200 x 30048 x 48 x 12238
型号 DVIO-B-1575M/E-300T-R.G/S.G1500 x 750 x 30060 x 30 x 12186
型号 DVIO-B-1509M/E-300T-R.G/S.G1500 x 900 x 30060 x 36 x 12223
型号 DVIO-B-1510M/E-300T-R.G/S.G1500 x 1000 x 30060 x 40 x 12248
型号 DVIO-B-1512M/E-300T-R.G/S.G1500 x 1200 x 30060 x 48 x 12297
型号 DVIO-B-1515M/E-300T-R.G/S.G1500 x 1500 x 30060 x 60 x 12372
型号 DVIO-B-1875M/E-300T-R.G/S.G1800 x 750 x 300约72 x 30 x 12223
型号 DVIO-B-1809M/E-300T-R.G/S.G1800 x 900 x 300约72 x 36 x 12268
型号 DVIO-B-1810M/E-300T-R.G/S.G1800 x 1000 x 30072 x 40 x 12297
型号 DVIO-B-1812M/E-300T-R.G/S.G1800 x 1200 x 300约72 x 48 x 12357
型号 DVIO-B-1815M/E-300T-R.G/S.G1800 x 1500 x 300约72 x 60 x 12446
型号 DVIO-B-2009M/E-300T-R.G/S.G2000 x 900 x 300约80 x 36 x 12297
型号 DVIO-B-2010M/E-300T-R.G/S.G2000 x 1000 x 30080 x 40 x 12330
型号 DVIO-B-2012M/E-300T-R.G/S.G2000 x 1200 x 300约80 x 48 x 12396
型号 DVIO-B-2015M/E-300T-R.G/S.G2000 x 1500 x 30080 x 60 x 12495
型号 DVIO-B-2409M/E-300T-R.G/S.G2400 x 900 x 300约96 x 36 x 12357
型号 DVIO-B-2410M/E-300T-R.G/S.G2400 x 1000 x 300约96 x 40 x 12396
型号 DVIO-B-2412M/E-300T-R.G/S.G2400 x 1200 x 300约96 x 48 x 12476
型号：DVIO-B-2415M/E-300T-R.G/S.G2400 x 1500 x 300约96 x 60 x 12594
型号 DVIO-B-2515M/E-300T-R.G/S.G2500 x 1500 x 300100 x 60 x 12620
型号 DVIO-B-3009M/E-300T-R.G/S.G3000 x 900 x 300约120 x 36 x 12446
型号 DVIO-B-3010M/E-300T-R.G/S.G3000 x 1000 x 300120 x 40 x 12495
型号 DVIO-B-3012M/E-300T-R.G/S.G3000 x 1200 x 300约120 x 48 x 12594
型号 DVIO-B-3015M/E-300T-R.G/S.G3000 x 1500 x 300120 x 60 x 12743
型号 DVIO-B-3612M/E-300T-R.G/S.G3600 x 1200 x 300约144 x 48 x 12713
型号 DVIO-B-3615M/E-300T-R.G/S.G3600 x 1500 x 300约144 x 60 x 12891

400t

型号尺寸 宽 x 深 x 吨 （mm）尺寸 宽 x 深 x 吨 （英寸）重量 （kg）
型号 DVIO-B-1812M/E-400T-R.G/S.G1800 x 1200 x 400约72 x 48 x 16471
型号 DVIO-B-1815M/E-400T-R.G/S.G1800 x 1500 x 40072 x 60 x 16589
型号 DVIO-B-2010M/E-400T-R.G/S.G2000 x 1000 x 40080 x 40 x 16436
型号 DVIO-B-2012M/E-400T-R.G/S.G2000 x 1200 x 400约80 x 48 x 16524
型号 DVIO-B-2015M/E-400T-R.G/S.G2000 x 1500 x 40080 x 60 x 16654
型号 DVIO-B-2409M/E-400T-R.G/S.G2400 x 900 x 400约96 x 36 x 16471
型号 DVIO-B-2410M/E-400T-R.G/S.G2400 x 1000 x 400约96 x 40 x 16524
型号 DVIO-B-2412M/E-400T-R.G/S.G2400 x 1200 x 400约96 x 48 x 16628
型号 DVIO-B-2415M/E-400T-R.G/S.G2400 x 1500 x 400约96 x 60 x 16785
型号 DVIO-B-3009M/E-400T-R.G/S.G3000 x 900 x 400120 x 36 x 16589
型号 DVIO-B-3010M/E-400T-R.G/S.G3000 x 1000 x 400约120 x 40 x 16654
型号 DVIO-B-3012M/E-400T-R.G/S.G3000 x 1200 x 400约120 x 48 x 16785
型号：DVIO-B-3015M/E-400T-R.G/S.G3000 x 1500 x 400约120 x 60 x 16981
型号 DVIO-B-3612M/E-400T-R.G/S.G3600 x 1200 x 400约144 x 48 x 16942
型号 DVIO-B-3615M/E-400T-R.G/S.G3600 x 1500 x 400约144 x 60 x 161178
