Daeil System 带拉杆和脚轮的气动支架
设计隔振器的主要目标是将隔振器的固有频率降低到尽可能低的水平，以便在振动到达并干扰光学顶部之前过滤建筑物中的环境振动。
我们的集成气动支架通过双腔气动隔振器和出色的阻尼技术实现低频振动的隔离。
双腔设计
气动振动由两个腔室组成，这两个腔室经过独特设计，可降低其谐振频率，从而在低频范围内获得更好的隔振性能并提高阻尼效率。气室的尺寸经过优化，并通过超软滚动隔膜和活塞进行密封，软化了刚度，进一步提高了垂直隔振性能。气动隔振器的万向节支架作为机械过滤系统，充当万向节，以最大限度地减少摩擦并减少水平位移。
卓越的阻尼
第二个腔室是一个阻尼室，通过孔口与气室相连。当气室产生恢复力时，空气流入阻尼室，孔口耗散空气中的能量，从而对系统进行阻尼。当活塞上下移动时，空气被迫通过孔口，从而在有效载荷上产生阻尼力。这种类型的阻尼对于活塞的大排量很强，而对于小排量则较小。这允许有效载荷的快速稳定时间，而不会影响小振幅振动隔离性能。安装在气室和阻尼室之间的孔口可快速限制光学台面的移动或施加在光学台面上的外力。
自动调平 – 调平阀
高性能调平阀可自动重新调平光学台面，提供多种调平阀选项，从调平重复精度为 ±1.0 mm 的标准调平阀到调平重复精度为 ±0.05 mm 的精密调平阀。如果需要稳定时间、调平精度和调平重复性以满足设备规格，则应选择精密调平阀。

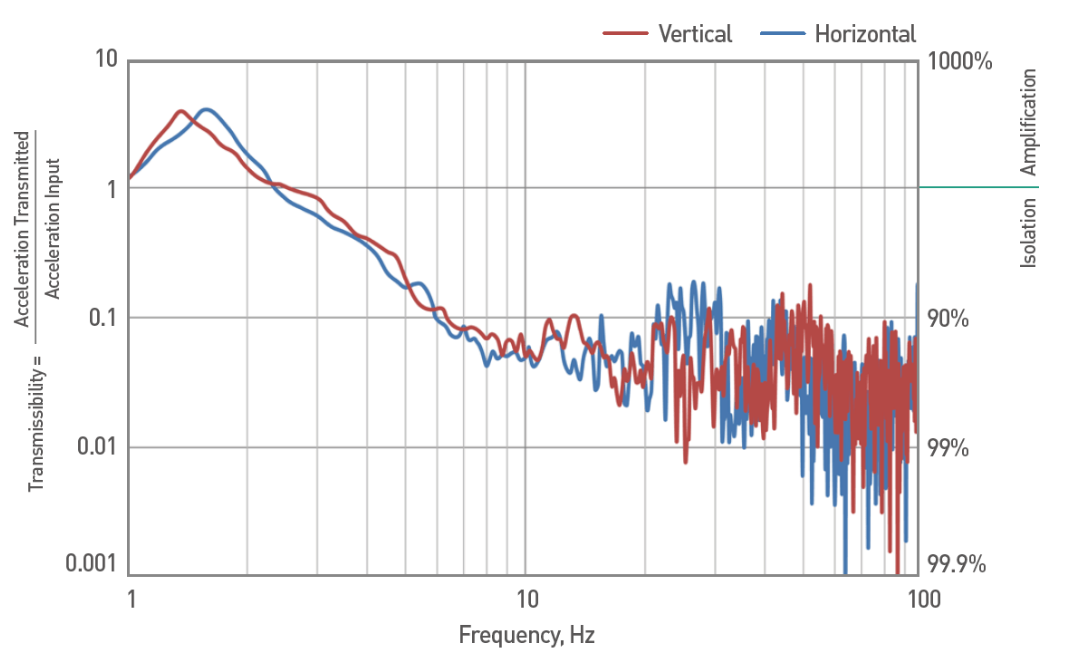

10 Hz 时隔振率为 80% – 99%
| 隔振系统 | 气动隔离系统 | ||||||||||||
| 谐振频率 | 1.2–1.7 赫兹 | ||||||||||||
| 10 Hz 时的隔振 | 80–99% | ||||||||||||
| 最大负载能力 | 100–3000 公斤 | ||||||||||||
| 自动调平 | 是的 | ||||||||||||
| 调平重复精度 | ±1.0 mm（标准调平阀 ）±0.05 mm（精密调平阀） | ||||||||||||
| 高度调节 | ±20 毫米 | ||||||||||||
| 必需的 CDA | 4–6 bar | ||||||||||||
订购信息
| 型号 | 尺寸 （A x B x h）（mm） | 横截面 （K）（mm） | 隔离器尺寸 | 最大有效载荷能力 （kg） | 隔离器数量 |
|---|---|---|---|---|---|
| 型号 DVIO-S-0906I-h | 750 x 450 x 水平 | 100 | ISO-S 系列 | 300 | 4 |
| 型号 DVIO-S-1006I-h | |||||
| 型号 DVIO-S-0975I-h | 750 x 650 x 水平 | 100 | ISO-S 系列 | 300 | 4 |
| 型号 DVIO-S-1075I-h | |||||
| 型号 DVIO-S-0909I-h | 750 x 750 x 水平 | 100 | ISO-S 系列 | 300 | 4 |
| 型号 DVIO-S-0910I-h | |||||
| 型号 DVIO-S-1009I-h | |||||
| 型号 DVIO-S-1010I-h | |||||
| 型号 DVIO-S-1206I-h | 900 x 450 x 高度 | 100 | ISO-S 系列 | 300 | 4 |
| 型号 DVIO-S-1209I-h | 900 x 750 x 高度 | 100 | ISO-S 系列 | 300 | 4 |
| 型号 DVIO-S-1210I-h | |||||
| DVIO-S-1212I-h | 900 x 900 x 水平 | 100 | ISO-S 系列 | 300 | 4 |
| DVIO-S-1212I-h | 900 x 900 x 水平 | 125 | ISO-M 系列 | 500 | 4 |
| 硬盘 DVIO-S-1275I-h | 900 x 600 x 水平 | 100 | ISO-S 系列 | 300 | 4 |
| 型号 DVIO-S-1506I-h | 1150 x 450 x 水平 | 100 | ISO-S 系列 | 300 | 4 |
| 型号 DVIO-S-1806I-h | |||||
| 型号 DVIO-S-1509I-h | 1150 x 750 x 高度 | 125 | ISO-M 系列 | 500 | 4 |
| 型号 DVIO-S-1510I-h | |||||
| 型号 DVIO-S-1809I-h | |||||
| 型号 DVIO-S-2009I-h | |||||
| 型号 DVIO-S-2010I-h | |||||
| 型号 DVIO-S-1512I-h | 1150 x 900 x 水平 | 125 | ISO-M 系列 | 500 | 4 |
| 型号 DVIO-S-1812I-h | |||||
| DVIO-S-2012I-h 系列 | |||||
| 型号 DVIO-S-1512I-h | 1150 x 900 x 水平 | 150 | ISO-L 型 | 1000 | 4 |
| 型号 DVIO-S-1812I-h | |||||
| DVIO-S-2012I-h 系列 | |||||
| 型号 DVIO-S-1515I-h | 1150 x 1150 x 水平 | 150 | ISO-L 型 | 1000 | 4 |
| 型号 DVIO-S-1815I-h | |||||
| 型号 DVIO-S-2015I-h | |||||
| 型号 DVIO-S-1575I-h | 1150 x 600 x 水平 | 100 | ISO-S 系列 | 300 | 4 |
| 型号 DVIO-S-2409I-h | 1400 x 700 x 高度 | 150 | ISO-L 型 | 1000 | 4 |
| 型号 DVIO-S-2410I-h | |||||
| DVIO-S-2412I-h | 1400 x 900 x 水平 | 150 | ISO-L 型 | 1000 | 4 |
| 型号 DVIO-S-2415I-h | 1400 x 1150 x 水平 | 150 | ISO-L 型 | 1000 | 4 |
| 型号 DVIO-S-3009I-h | 1600 x 700 x 高度 | 150 | ISO-L 型 | 1000 | 4 |
| DVIO-S-3010I-h | |||||
| 型号 DVIO-S-3012I-h | 1800 x 900 x 水平 | 150 | ISO-L 型 | 1500 | 6 |
| 型号 DVIO-S-3012I-h | 175 | 国际标准化 （ISO-P） | 2000 | 4 | |
| 型号 DVIO-S-3015I-h | 1800 x 1150 x 高度 | 150 | ISO-L 型 | 1500 | 6 |
| 型号 DVIO-S-3015I-h | 1600 x 1150 x 水平 | 175 | 国际标准化 （ISO-P） | 2000 | 4 |
| DVIO-S-3612I-h | 2100 x 900 x 水平 | 150 | ISO-L 型 | 1500 | 6 |
| 型号 DVIO-S-3615I-h | 2100 x 1150 x 高度 | 150 | ISO-L 型 | 1500 | 6 |
| 型号 DVIO-S-3615I-h | 1900 x 1150 x 水平 | 175 | 国际标准化 （ISO-P） | 2000 | 4 |
