DAEIL SYSTEMS、DVIM-G 系列高级气动隔振器、提供卓越的隔振性能、最高的阻尼水平和最快的有效载荷稳定时间

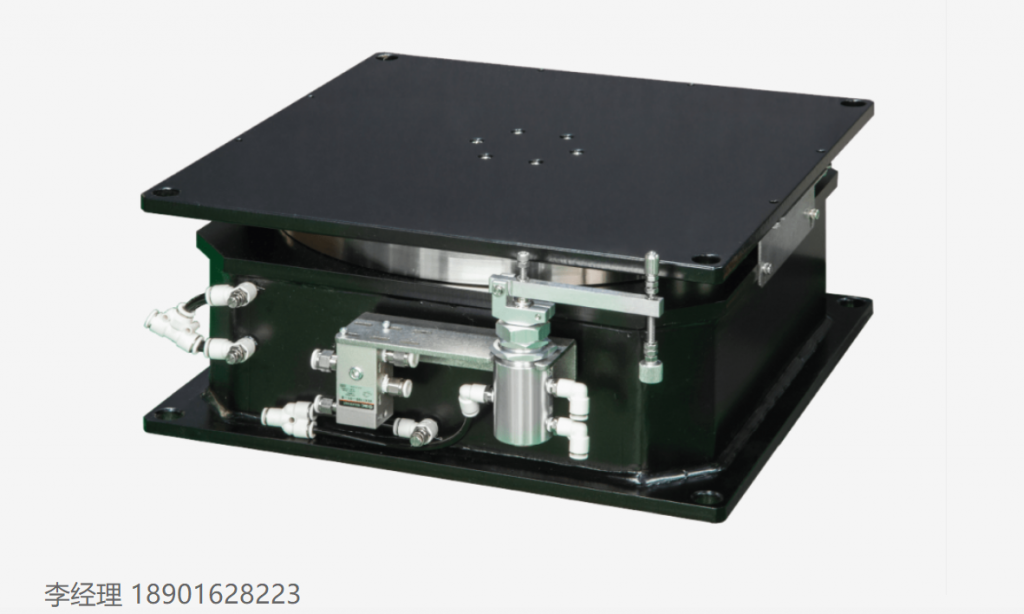

DVIM-G 系列是一款先进的气动隔振器，旨在提供卓越的隔振性能、最高的阻尼水平和最快的有效载荷稳定时间。
双室隔振系统
DVIM-G 系列的双腔系统由一个气室和一个阻尼室组成，由两个孔连接
：可变孔口和内孔。可变孔口位于腔室外部，
内孔位于腔室内。该孔口控制腔室之间的气流，以提高
阻尼效率并缩短其稳定时间。当舞台加速的高力发生时，气室
产生恢复力，空气通过孔口流入阻尼室。这些孔口将能量
耗散在空气中，有效地阻尼系统。
设计用于支持
带线性平台的计量设备
DVIM-G 系列配备了外部油阻尼器，可抑制和减少
线性平台运动引起的干扰。不幸的是，谐振频率和阻尼效率之间存在权衡。
随着阻尼的增加，DVIM-G 隔振器的谐振频率略高，隔振性能的效率降低。
5 Hz
时 80 – 90% 隔振（无阻尼器）
| 隔振系统 | 气动隔离系统 | ||||||||||||
| 负载能力 | 500–60000 公斤 | ||||||||||||
| 谐振频率 | 1.2–2.0 赫兹 | ||||||||||||
| 10 Hz 时的隔振 | 90–99%（无减油器） | ||||||||||||
| 自动调平 | 是的 | ||||||||||||
| 调平重复精度 | ±1.0 mm（标准调平阀 ）±0.05 mm（精密调平阀） | ||||||||||||
外部油阻尼器
更好的稳定性和更快的稳定时间
外部油阻尼器安装有挡块，以限制线性平台在三个水平方向上移动超出一定的
行程范围。减油器通过
减振器内部的油产生的限制力提供高水平的减振。油的粘度越高，
气动隔振器越硬，导致稳定时间缩短，
但传递率滚降率降低。
气动调节阀
更快的稳定时间
额外的气动调节阀允许 DVIM-G 隔离器提高气流速度和响应速度，
从而提供更快的稳定时间。
| 型 | 尺寸（浮动） 长 x 宽 x 高（毫米） | 尺寸（放气后） 长 x 宽 x 高（毫米） | 螺栓孔 位置 P x P （mm） | 每个隔离器 的重量（kg） | 每个隔离器的最大负载能力 （kg） | 螺栓孔 直径 （⌀） |
|---|---|---|---|---|---|---|
| DVIM-G-500 系列 | 约220 x 220 x 180 | 约220 x 220 x 173.5 | 约195 x 195 | 15 | 500 | 14 |
| DVIM-G-1000 系列 | 约280 x 280 x 180 | 约280 x 280 x 173.5 | 250 x 250 像素 | 30 | 1000 | 14 |
| DVIM-G-1500 系列 | 320 x 320 x 180 | 320 x320 x 173.5 | 约290 x 290 | 45 | 1500 | 18 |
| DVIM-G-2000 型 | 350 x 350 x 180 | 约350 x 350 x 173.5 | 320 x 320 像素 | 55 | 2000 | 18 |
| DVIM-G-3000 型 | 430 x 430 x 185 | 430 x 430 x 178.5 | 400 x 400 像素 | 90 | 3000 | 18 |
| DVIM-G-4500 型 | 488 x 488 x 185 | 488 x 488 x 178.5 | 458 x 458 | 135 | 4500 | 19 |
| DVIM-G-6000 系列 | 549 x 548 x 185 | 549 x 548 x 178.5 | 518 x 518 像素 | 180 | 6000 | 19 |
| 型 | 尺寸（浮动） 长 x 宽 x 高（毫米） | 尺寸（放气后） 长 x 宽 x 高（毫米） | 顶板 螺栓孔 P x P （mm） | 底板 螺栓孔 P x P （mm） | 螺栓孔 直径 （⌀） |
|---|---|---|---|---|---|
| G-OIL 减振器 | 216 x 290 x 185 毫米 | 216 x 290 x 180 毫米 | 约185 x 125 | 约125 x 125 | 15 |
