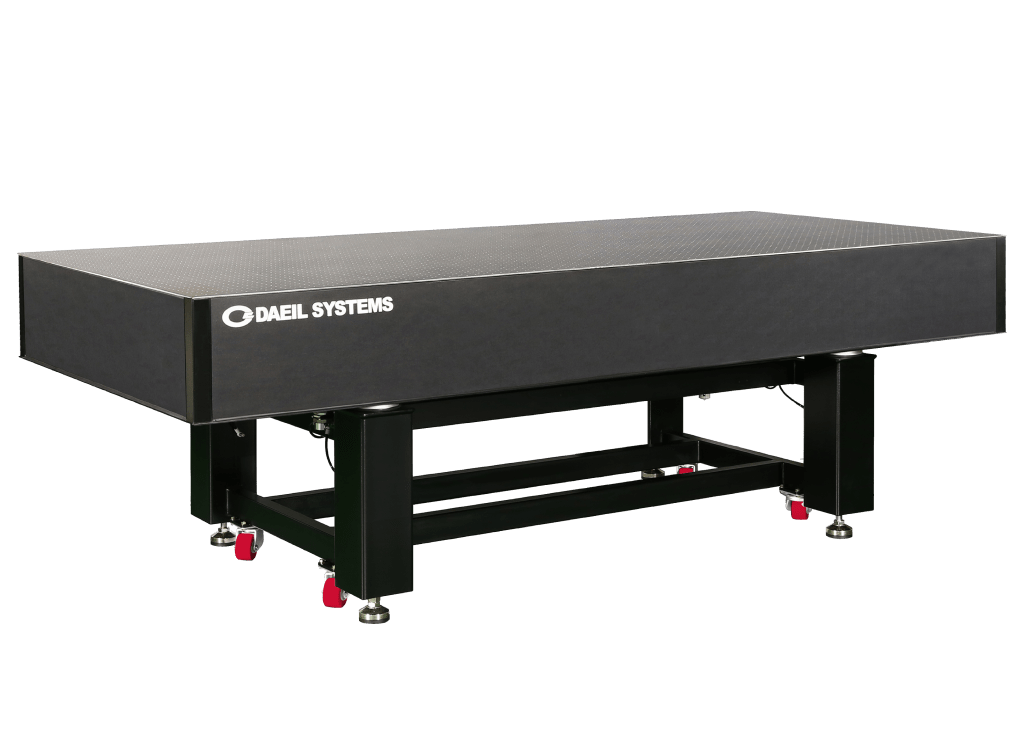

气动支撑系统（带拉杆及脚轮）
隔振器设计的核心目标
是通过最大限度降低隔振器固有频率，在环境振动传导至光学平台前实现有效过滤。
我们的集成气动支撑系统
采用双腔室气动隔振机构与卓越阻尼技术的协同设计，成功实现：
- 超低频振动隔离（<1.6Hz）
- 建筑振动传导衰减率＞95%
- 主动补偿式气压调节
特征
一、双腔室创新设计
本气动隔振系统采用独创的双腔室结构，通过以下技术实现卓越的低频隔振性能：
- 共振频率优化设计
- 通过精密计算的双腔室容积比，将系统共振频率降至1.6Hz以下
- 超软滚动隔膜与活塞密封技术，降低系统刚度
- 万向支架机构作为机械滤波器，有效减少摩擦和水平位移
二、智能阻尼系统
阻尼腔室通过精密节流孔与主气室联动，实现：
- 大位移强阻尼：活塞大幅运动时，气流通过节流孔产生强阻尼力
- 微振动高隔离：小振幅振动时保持低阻尼特性
- 快速稳定：典型稳定时间<3秒（载荷100kg工况）
三、自动调平阀组
提供两级调平精度可选：
- 标准级调平阀
- 调平重复精度：±1.0mm
- 适用常规光学实验场景
- 精密级调平阀（推荐用于超精密设备）
- 调平重复精度：±0.05mm
- 温度补偿式压力传感
- 支持动态载荷实时补偿
性能
10Hz频率下可实现80%-99%的振动隔离率
规格
| 项目 | 参数规格 |
|---|---|
| 隔振系统类型 | 气动隔振系统 |
| 共振频率 | 1.2–1.7 Hz |
| 10Hz隔振效率 | 80–99% |
| 最大负载能力 | 100–3000 kg |
| 自动调平功能 | 支持 |
| 调平重复精度 | 标准调平阀：±1.0 mm 精密调平阀：±0.05 mm |
| 高度调节范围 | ±20 mm |
| 压缩空气需求 | 4–6 bar |
