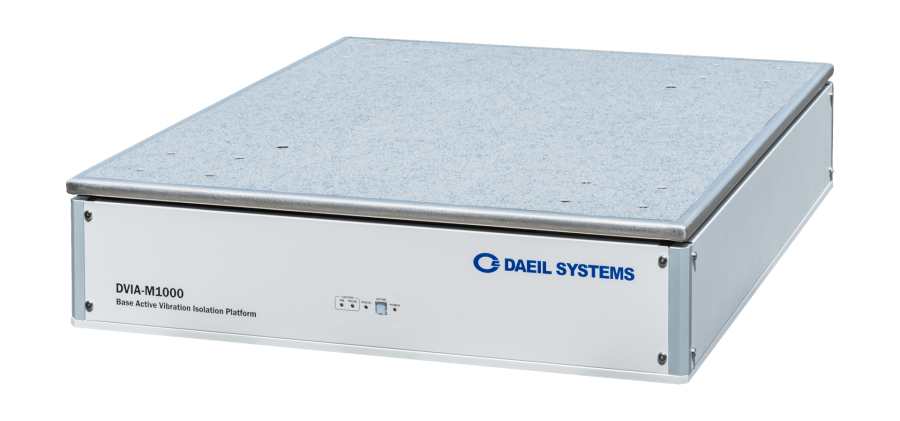

底座式主动隔振平台
DVIA-MB系列专为电子显微镜设计
DVIA-MB系列是全球最先进的主动隔振系统，专为需要绝对振动控制环境的高性能电子显微镜特别研发。
特征
1.亚赫兹隔振性能
DVIA-MB 系列嵌入了最先进的主动振动控制算法，
可在六个自由度下提供 1 Hz 时 50% – 80% 的隔振效果，在 2 Hz 时提供 90% 的隔振效果。
2.专为高端电子显微镜设计
DVIA-MB 是根据电子显微镜的规格定制的基础平台。DVIA-MB 提供绝对的振动控制环境，使电子显微镜能够在 1 Hz 下提供 50% – 80% 的振动隔离，从而获得生物和非生物标本的高分辨率图像，而电子显微镜极易受到这些低频振动的影响。
3.反馈和馈送控制算法
DVIA 系列使用反馈控制算法连续检测干扰隔离表面的振动，并立即做出反应以实时减少振动。DVIA 系列采用前馈控制算法，在地板振动传递到安装在主动隔振系统上的设备之前，提前过滤掉地板振动。
4.所有六个自由度的主动隔振
DVIA 系列控制三个平移度（X、Y 和 Z）和三个旋转度（俯仰、滚动和偏航）的振动。
性能
• 1Hz低频段 振动抑制率：50%-80%
• ≥2Hz频段 振动抑制率：≥90%
规格
| 型号 | DVIA-MB1000 | DVIA-MB3000 | DVIA-MB6000 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 平台尺寸（长 x 宽 x 高） | 定制 | ||||||||
| 负载能力 | 500 – 1700 公斤 | 1500 – 3500 公斤 | 3000 – 6000 公斤 | ||||||
| 驱动器 | 电磁执行器 | ||||||||
| 最大执行器力 | 垂直： 40 N， 水平： 20 N | 垂直： 80 N， 水平： 40 N | |||||||
| 自由度 | 6 度 | ||||||||
| 有源隔离范围 | 0.5 – 100 赫兹 | ||||||||
| 1 Hz 时的隔振 | 50% – 80% | ||||||||
| ≥2 Hz 时的隔振 | ≥90% | ||||||||
| 输入电压 （V） | AC100 – 240V / 50 – 60 赫兹 / 1A | ||||||||
| 功耗 （W） | 最大 110W，正常运行时 <50 W | ||||||||
| 工作范围 | 温度 （°C） | 5 – 50 °C | |||||||
| 湿度 （%） | 20 – 90% | ||||||||
| 所需气压 | ≥ 0.5 MPa （≥ 5 bar） | ||||||||
应用
- 扫描电子显微镜技术(Scanning Electron Microscopy, SEM)
- 透射电子显微镜技术(Transmission Electron Microscopy, TEM)
- 扫描透射电子显微镜技术(Scanning Transmission Electron Microscopy, STEM)
- 扫描隧道电子显微镜技术(Scanning Tunneling Electron Microscopy, STEM)
- 核磁共振波谱技术(Nuclear Magnetic Resonance Spectroscopy, NMR)
- 单晶X射线衍射技术(Single Crystal X-ray Diffraction, SC-XRD)
