文丘里管VEN

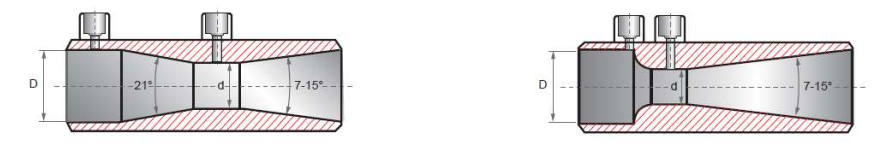

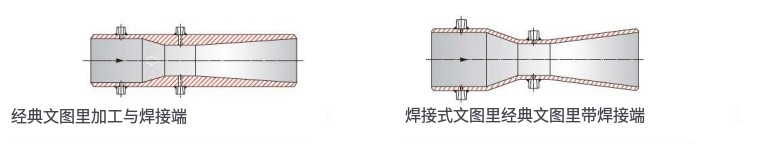

文丘里管用于低压流体和非常大的管道的流量测量。它们的应用特别适用于测量清洁或轻度污染的流体，在这些流体中需要以最小的能量损失进行流量测量。有两种常见类型的文丘里管:文丘里喷嘴，和经典(赫歇尔)文丘里管。这两个特点都有喷嘴冒险收敛入口部分和发散出口部分。经典的文丘里收敛截面是一个简单的截锥，而文丘里喷管的进口轮廓与ISA 1932流喷管的进口轮廓相匹配。 •计算，设计和制造符合ISO 5167 •由板材制造或由棒材/锻件加工 •法兰或焊接结构 •材料等级范围 •管道尺寸从2”到70” •按要求提供校准服务文丘里管相对于孔板和流动喷嘴的主要优点是在压力恢复方面。通常，未恢复压力在10 -测量DP的30%，而孔板为40 - 90%(取决于Beta比率)。虽然文丘里管的成本相对较高，但在泵送成本很重要的地方，初始支出是有保证的。与其他差压生产方式相比，经典文丘里的另一个优点是对上下游直管长度的要求不那么苛刻。

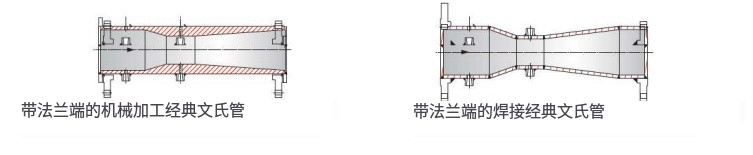

材料文丘里管和文丘里喷嘴可以提供各种材料等级。机加工装置可以用棒材或锻件制造。标准材料包括ASTM A182 F316和F304 不锈钢，ASTM A182 F11和F22低合金钢和ASTM A105碳钢，用于制造板设备的标准材料是ASTM A240 316/316L 不锈钢和ASTM A516 gr.60/70碳钢。 SPRIANO在所有材料的加工和焊接方面经验丰富，包括Hastelloy®，Inconel®，incoly®和双相不锈钢。 连接端口 文丘里管的末端可以焊接到管道上，或者装有法兰(见图)。

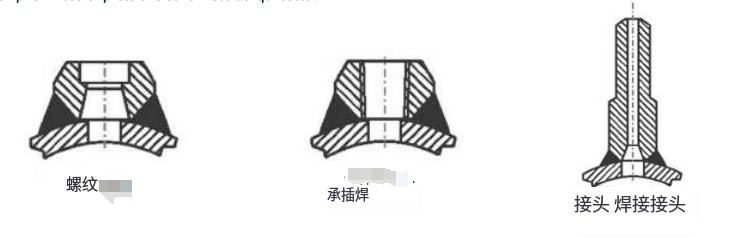

压力没有配置 Venturis可以提供各种各样的压力接头，包括螺纹连接，套筒焊接连接和焊接接头。压力龙头可以直接焊接在文丘里阀体或压力计上环由压延管制成，并连接到文丘里。 SPRIANO还可以根据应用需求提供隔离阀，冷凝罐和歧管。压力抽头的例子如下。

要求直线长度 传统文丘里管的上游直管要求比孔板、流动喷嘴和文丘里喷嘴的要求要小。经典文丘里管的收敛部分被设计为在装置喉部获得更均匀的速度分布。下表所示的长度以管径为单位，是从上游压力攻丝的平面测量的。位于喉头攻丝平面下游超过四个喉头直径的管件不影响测量的精度。 特殊要求 对于需要高精度流量测量的应用，文丘里管可以单独校准，使用水，空气或天然气，以在雷诺数范围内获得设备的准确放电系数。 如何订购 有必要指定以下数据: -文丘里管的类型 -执行类型 -管道的尺寸和等级 -压力龙头的类型和尺寸 -文丘里管材质 -流体的工艺条件
