美国ETS M231法拉第杯(内径3-3/8英寸)、电荷测量、纳米库仑计

概述:

231型法拉第杯与ETS M 230或等效的纳米库仑计一起使用时，可测量材料、设备和组件上的电荷。法拉第杯和纳库仑计配合使用，可以精确测量物体上的静电荷，尤其是极少量的静电荷。以下是它们协同工作的方式:

1.法拉第杯的作用:

• 充当屏蔽室:法拉第杯通常是一个金属容器，可以阻挡外部电场。这确保了测量不受环境中杂散电荷的影响。
• 抓住了电荷:将带电物体放入法拉第杯内，物体的电荷转移到杯内表面。这有效地将电荷与周围环境隔离。

2.纳米库仑计的作用:

• 检测转移的电荷:纳库仑计是一种高度灵敏的仪器，专为测量微小电荷而设计。它与法拉第杯相连。
• 量化收费:当电荷从物体转移到法拉第杯时，它会产生一个小电流，该电流流经法拉第杯并进入纳库仑计。电表检测并测量该电流。
• 显示测量值:纳库仑计随后将测得的电流转换为相应的电荷值，并显示在其读数上。该值代表物体上最初的总静电荷。

使用法拉第杯和纳库仑计的好处:

• 准确(性):法拉第杯使测量免受外部干扰，从而更准确地读取物体的真实电荷。
• 多才多艺:不同尺寸的法拉第杯可以与同一个纳库仑计一起使用，以适应不同尺寸的物体。
• 保护:法拉第杯还可以在测量过程中保护物体免受ESD(静电放电)事件的影响。

特点:

• 双壁屏蔽和有效可靠的测量
• 符合ESD协会和其他行业标准的测试
• 导电橡胶垫减少噪音和对测试项目的损坏
• 与ETS 230型纳米库仑仪兼容

应用:

• 评估材料、设备和组件的抗静电和充电特性
• 测量电子元件上的电荷，确保符合ESD要求
• 表征材料的静电特性
• 分析表面电荷衰减率
• 评估ESD包装材料的有效性

尺寸:

• 尺寸:
  • 内桶:3-3/8英寸(86毫米)内径x 4-1/8英寸(105毫米)深度
  • 外部尺寸:4-5/8英寸(117毫米)外径x 6英寸(152毫米)高

包括:

• 231型法拉第杯
• 用户手册
• 校准证书和校准贴花

可选:

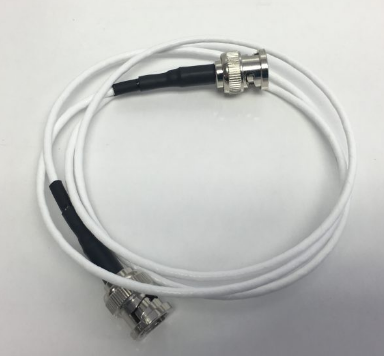

• 可选附件:36″ BNC电缆，特氟隆绝缘(包括在M 230纳米库仑表中)最大限度地减少泄漏和测量误差
