韩国KJF CSDR/L-2516摆动夹钳,KJF气动夹钳
-
-
- 活塞直径：ø25~60
- 使用压力 : 20~70kgf/㎠
- 工作温度：0~60℃
- 杠杆为选配项
韩国KJF CSDR/L-2516摆动夹钳,气动夹钳

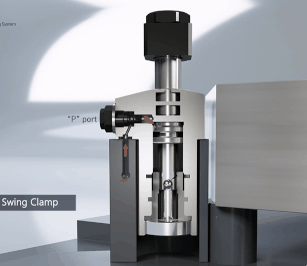

KJF摆动夹钳通过气缸内的导向槽旋转后可伸直。，摆动夹钳在加载结构时可避免干扰，其紧凑的尺寸旨在最大限度地提高设计师的设计便利性。夹紧力沿垂直方向施加到结构上，以确保稳定夹紧。产品有多种类型和尺寸可供选择，以适合您的安装环境。韩国KJF夹紧器 韩国KJF夹具 韩国夹紧器
KJF(卡吉富)是专业生产工装夹具设备所需的肘节夹钳，气油压夹紧器以及旋转接头，加速器，旋转垫，流量控制阀等产品的企业。公司总部位于釜山，并在首尔有分公司。
KJF CSDR/L-2516摆动夹钳特征- 低压/气体氮化表面
- 紧凑的设计
- 平衡杆应用类型
- 快速更换杠杆
-
| 型号。 | 类型 | 油缸 推力(kgf) | 活塞 直径(ø) | 有效 面积(㎠) | 行程(mm) | 夹紧时油 容量(㎤) | 摆角公差 （重复精度） | 使用 压力范围 (kgf/㎠) | 工作 温度 范围(℃) | 重量 （公斤） | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 摇摆 | 直的 | 全部的 | ||||||||||
| CSDR/L-2516 | G | 219 | 二十五 | 3.14 | 8 | 8 | 16 | 5.02 | ±3° （±0.5°） | 20~70 | 0~60 | 0.90 |
| GP | 0.73 | |||||||||||
| GQ | 0.75 | |||||||||||
| CSDR/L-3017 | G | 316 | 三十 | 4.52 | 9 | 8 | 17 | 7.69 | 1.33 | |||
| GP | 1.05 | |||||||||||
| GQ | 1.09 | |||||||||||
| CSDR/L-3618 | G | 446 | 三十六 | 6.37 | 10 | 8 | 18 | 11.47 | 1.52 | |||
| GP | 1.36 | |||||||||||
| GQ | 1.44 | |||||||||||
| CSDR/L-4220 | G | 625 | 四十二 | 8.94 | 10 | 10 | 20 | 17.88 | 1.78 | |||
| GP | 1.66 | |||||||||||
| GQ | 1.76 | |||||||||||
| CSDR/L-5026 | G | 879 | 50 | 12.56 | 16 | 10 | 26 | 32.66 | 3.21 | |||
| GP | 3.01 | |||||||||||
| GQ | 3.19 | |||||||||||
| CSDR/L-6028 | G | 1305 | 60 | 18.64 | 16 | 12 | 28 | 52.20 | 5.80 | |||
| GP | 4.28 | |||||||||||
| GQ | 4.41 | |||||||||||
