美国H2W TECHNOLOGIES 三相无刷旋转电机 TWR-070-410-1150-3PH

规格参数

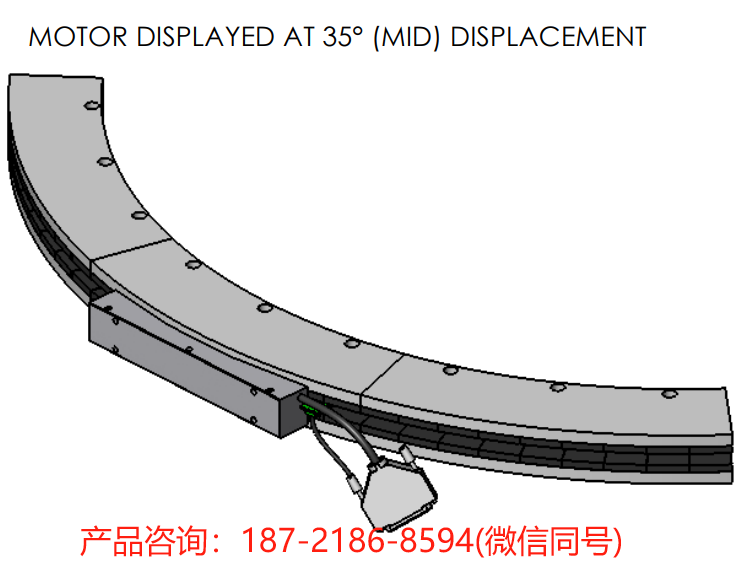

连续扭矩范围：70度，1.22弧度极数：6 径向间隙：0.05英寸（1.25毫米） 带轴承的外壳：否 转子惯量：318.6 英寸-磅²（0.09 公斤-米²） 总质量：33.5 磅（15.2 千克） 移动质量：2 磅（0.9 千克） 20°C时的电阻：3 欧姆 20°C时的电感：4 毫亨 电气时间常数：1.33 毫秒 电机常数：69 英寸-磅/√瓦（7.6 牛米/√瓦） 扭矩常数：120 英寸-磅/安培（13.25 牛米/安培） 反电动势：13.25 伏/弧度/秒 100%负载时的扭矩：480 英寸-磅（53 牛米） 100%负载时的功率：48 瓦 10%负载时的扭矩：1440 英寸-磅（159 牛米） 10%负载时的功率：432 瓦外径：20.5 英寸（520 毫米） 外壳厚度：1.7 英寸（43.2 毫米） TWR-070-410-1150-3PH三相无刷旋转电机，也称为旋转伺服电机，是一种直接驱动电机，非常适用于有限或无限的闭环伺服旋转运动应用。它可以产生480英寸-磅（53 Nm）/1440英寸-磅（159 Nm）的连续/峰值扭矩。该电机设计为具有70°的旋转范围，并在20英寸（500毫米）的半径上运行，但可以通过增加模块化的磁铁轨道（每个33°）来增加角位移。它能够在与旋转编码器配合使用时，实现非常精确的位置、速度和加速度控制。真空封装的移动电机线圈组件通过一个长“U”形磁铁组件中的间隙移动。客户提供的轴承系统需要引导移动线圈组件，并保持磁铁与线圈组件之间0.050英寸（1.25毫米）的间隙。电机线圈与磁铁组件之间没有吸引力。三相电机线圈组件可以通过集成霍尔效应传感器进行梯形换向，或者通过软件换向与适当的放大器、运动控制器和编码器反馈配合进行正弦换向。电机的电力（来自无刷伺服放大器）通过高柔性电机电源线缆供应。可以根据客户的具体应用需求设计定制电机。提供具有更高扭矩的大型电机，具体详情和图纸请咨询工厂。 特点：

零齿槽效应
轻负载下的高速和加速
低移动质量
单一磁铁组件内的多个电机线圈
使用标准三相无刷放大器

规格适用于具有3个弧形分段磁铁轨道和1个无刷旋转电机的系统。

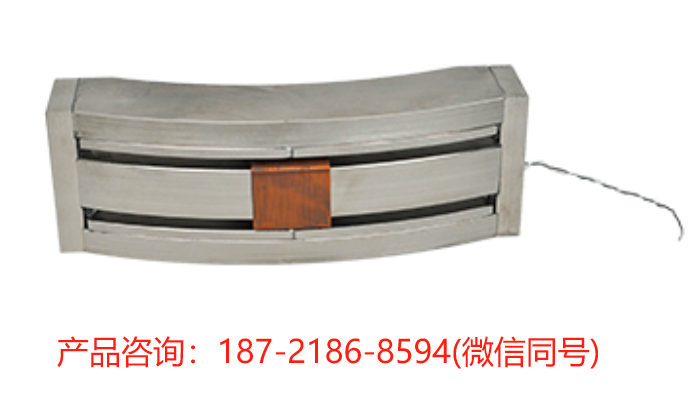

我们的无框三相无刷旋转电机是直接驱动电机，适用于有限旋转和完整360度旋转、闭环伺服、定位应用。当与编码器配合使用时，能够实现非常精确的角位置、速度和加速度控制。低惯性线圈能够实现更高的角加速度。该新型旋转无刷电机的无壳设计需要一个旋转轴承系统来引导线圈并支持客户负载的移动。该三相线圈组件可以通过集成霍尔效应传感器进行梯形换向，或者通过软件换向与适当的放大器、运动控制器和编码器反馈配合进行正弦换向。电机的电力（来自无刷伺服放大器）通过电机电源线缆供应。具有更高力量的大型电机可提供，具体详情和图纸请咨询工厂。可以根据客户的具体应用需求设计定制电机。应用：

坐标测量机
取放置机
激光和水刀切割机
视觉检测设备

无铁电机 封装的移动线圈组件通过一个长“U”形磁铁组件中的间隙移动。客户提供的轴承系统需要引导移动线圈组件，并保持磁铁与线圈组件之间0.025英寸（0.63毫米）的间隙。电机线圈与磁铁组件之间没有吸引力。 优点：

无限制的行程长度
零齿槽效应
轻负载下的高速和加速
低移动质量
单一磁铁组件内的多个电机线圈
使用标准三相无刷放大器

无铁电机提供6种不同的横截面和5种不同的线圈组件长度。线性力范围为：1.2磅（5.3 N）至173磅（771 N）连续工作（100%工作周期），3.6磅（16.0 N）至517磅（2300 N）峰值工作（10%工作周期）。无铁电机由静止磁铁轨道和移动线圈组件组成。 静止磁铁组件： “U”形磁铁组件由镍镀钢背铁和钕永磁铁组成。磁铁被粘接到两块平行的钢板上，钢板与钢间隔条螺栓固定。钢背铁上有螺纹孔和通孔，用于将磁铁组件安装到客户提供的基板上。磁铁组件的横截面宽度从0.82英寸（20.8毫米）到1.73英寸（44毫米）不等。磁铁组件的长度由弧长决定。 移动线圈组件： 线圈组件由3相铜电机绕组、铝安装支架和可选的霍尔效应板组成，所有这些都用环氧树脂真空封装。铝支架上的安装孔用于将副组件连接到客户提供的台面装置的移动部件上。线圈组件可提供多种不同的宽度和长度，以满足客户的力和包装要求。可以为单一磁铁组件提供多个线圈，以实现独立移动的头部，或者将它们耦合在一起以产生更大的力。
