美国LJ Engineering,精密真空调节器,机械真空调节器,流量助推器,470-002 型真空流量放大器 470-002 型真空流量放大器 470-002 型非常适合真空调节器应用，该应用需要比 487 型容量更大的真空流量。为了获得更精细的真空设置分辨率，可将 484 型与 470-002 真空流量放大器一起使用。但是，如果与 484 型调节器一起使用，则需要少量大气泄漏才能降低真空设置，因为 484 型调节器不是自动泄压的。真空流量可能高达 44 scfm，而设备的压力降仅为 1 psi。超过 44 scfm 的流量将导致调节器的压力降更大。流量增强器是一种非泄压设计，这意味着必须通过引入空气泄漏（如果不存在泄漏）来排出下游的真空，以便降低真空设置。

规格

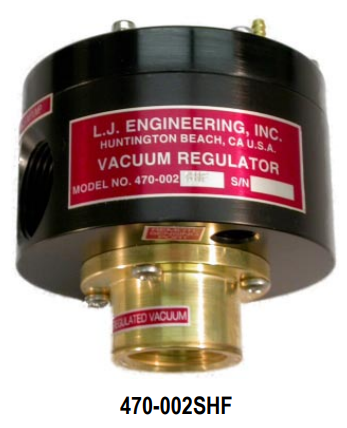

工作原理： 真空流量放大器或有时称为真空流量增压器与 487 型电子真空调节器（先导真空发生器）配合使用。流量放大器将提高真空流量容量，以提供高达 44 scfm 的真空流量，同时将真空调节至先导真空设置。 真空范围： 遵循 487 型或 484 型电子真空调节器的真空设置。非泄压设计 流量容量： 流量系数：Cv = 3.4 和 SHF = 12.2 最小流道直径为 1/2 英寸（12.7 毫米） 端口连接： 导向口：软管内径 1/8 英寸（建议使用 Tygon R 聚氨酯）流量端口入口和出口 1/2 英寸内螺纹 NPT 尺寸： 直径 4.2 英寸（155 毫米），高 1.9 英寸（49 毫米） 重量： 1.8 磅（820 克） Model 470-002 是一种精密的高流量真空增压器，安装在被控制的体积与真空泵或真空供应源之间。该调节器由真空驱动，适用于需要比487型调节器提供更高真空流量的应用。真空输出与供给设备的引导真空相同。有三种不同的端口尺寸和流量设计，以满足广泛的真空流量需求。多个单位可以并联组合，并从单一真空引导源进行控制，以满足更大的流量需求。由于设计可以在供应和调节的真空出口之间调节流量，因此可以将任意数量的单位连接到单个泵或真空源，从而通过调整每个设备的引导真空来设置不同的真空水平。 Model 470-002 的大流量通道面积和膜片直径设计确保了最小的压力降和低滞后操作。其机身采用硬质阳极氧化加工铝材，具有较长的使用寿命，整体结构使用硅胶、黄铜和不锈钢材料。所有470-002型号均为非排气设计，这意味着当控制真空从高设置降低到低设置时，如果系统中没有泄漏，增压器下游的真空将被困住。为了在降低真空时允许下游真空排气，必须引入一个大气排气源。
