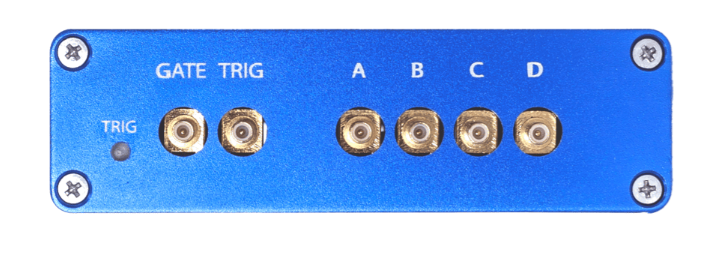

Highland T660四通道紧凑型数字延迟和脉冲发生器
Highland T660四通道紧凑型数字延迟和脉冲发生器
特点:
- 四路TTL电平延迟输出，延迟和脉冲宽度可单独编程
- 10皮秒延迟和宽度分辨率，10秒范围
- 21纳秒400皮秒插入延迟，最大触发速率16 MHz
- <35 picoseconds typical jitter
- 内置10 MHz晶振时基，具有外部锁定功能
- 用于内部触发速率的0-16 MHz DDS频率合成器
- 具有分频和突发功能的可编程电平触发输入和触发使能门输入
- RS-232串行和10/100 mbps以太网接口
- 带可拆卸安装法兰的挤压外壳
- 输出阻抗开关允许50ω源端接或低阻抗
- 列车/帧高级选项(T660-2)包括时序列表和每个触发器的多个脉冲
- 来自任何浏览器的网页控件
- 12V电源随购提供
描述:
T660是一款小型封闭式数字延迟/脉冲发生器，用于嵌入式OEM应用。给定内部或外部触发，它输出四个精确定时的脉冲。它是T560和T564数字延迟和脉冲发生器的嵌入式向后兼容替代产品。
| 功能 |
四通道数字延迟/脉冲发生器
|
| 频道 |
A B C D
|
| 输出电压 |
+5V
Zout可选:
50ω(50ω负载+2.5V)
上升/下降时间小于1.5 ns(典型值)。
低z值(50ω负载大于4V)
上升/下降小于750 ps(典型值)。
|
| 延迟范围 |
0到10秒
|
| 宽度范围 |
0到10秒
|
| 插入延迟 |
触发至任何输出21 ns 400 ps
|
| 重复率 |
0至16 MHz，限于1/(最大d + w + 60 ns)
|
| 准确(性) |
上升沿或下降沿触发400 PS 7.5 PS/°C时钟精度
|
| 解决 |
边沿时间:10 ps
触发电平，10 mV
|
| 振动 |
典型35 ps RMS +时基抖动
最大50 ps RMS +时基抖动
为大于500 s的延迟添加时钟抖动
|
| 引发 |
外部、内部、软件(远程命令)
突发、N分频、N/M脉冲拾取
外部触发范围0至5伏
上升/下降沿
阻抗可选2K + 15 pF或50ω
最小建议振幅0.25伏特峰峰值
125 MHz最大重复率输入
内部DDS，0至16 MHz，0.02 Hz分辨率
内部时钟:80 MHz源，使用触发除数获得最大16 MHz重复速率
|
| VCXO时基 |
初始精度:1 PPM
老化:< 5 ppm/1000小时
抖动:最大10ns/s RMS
可锁定至外部10MHz 10 PPM
|
| 时钟输入 |
10兆赫，正弦或方波0.5至5伏峰峰值
1kω标称输入阻抗
|
| 时钟输出 |
10 MHz方波3伏特峰峰值
50ω标称输出阻抗
|
| 倒数计秒 |
提供触发N分频或N/M突发/脉冲选择器模式，最高125 MHz外部触发
|
| 力量 |
由通用适配器提供的外部+12±0.25伏DC
最大0.5安培
+24绝对最大电压输入；不保证性能
|
| 通信 |
RS-232标准，38.4千波特(最高可配置为115.2千波特)
10/100以太网标准(可通过串行命令配置)
|
| 包装 |
4.84英寸(长)x 4.06英寸(宽)x 1.20英寸(高)蓝色挤压铝制外壳
|
| 温度 |
规格适用于10-40°C的环境温度
工作范围为0至50摄氏度
储存范围-20至80摄氏度
|
