预先配置，节省您的时间和金钱。
现在有数字和模拟版本！
概观
有这么多的细节，选择正确的伺服系统可能会令人沮丧。这就是CONTREX为您做了大量工作的原因。对于许多单轴运动控制应用，CONTREX选择了各种流行的电机尺寸，然后将它们与正确的伺服放大器(驱动器)和电缆结合起来。

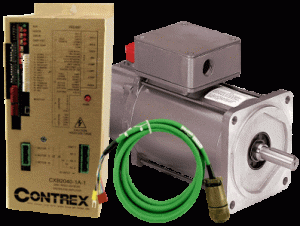

套件包括
- 无刷DC伺服放大器(驱动)-选择模拟或数字
- 无刷DC伺服电机-有公制、英制和NEMA
- 伺服电机电源电缆
- 编码器或分解器反馈电缆
- 控制器I/O电缆(将放大器与运动控制器和/或其他系统集成在一起)
- 配置软件(如果选择了数字放大器)
数字套件：
内容即将推出！
数字-单轴BLDC伺服套件 | ||||||
大小 | 套件零件号:120伏交流电单相230伏交流电三相 | 转矩失速/峰值(磅英寸) | 速度额定/最大(转速) | 基本框架大小 | 马力2000转/分时 | 电机和放大器详细信息 |
特小号 | 3100-3010 3100-3110 | 23 / 70 | 3000 / 5000 | 公制的80毫米 | 0.73 | |
S | 3100-3020 3100-3120 | 26 / 78 | 3000 / 5000 | 公制的130毫米 | 0.82 | |
M | 3100-3030 3100-3130 | 43 / 129 | 3000 / 5000 | 公制的130毫米 | 1.36 | |
L | 3100-3040 3100-3140 | 63 / 189 | 3000 / 5000 | 公制的130毫米 | 2.00 | |
特大号 | 3100-3050 3100-3150 | 94 / 283 | 2000 / 3000 | 公制的130毫米 | 2.98 | |
XXL | 3100-3060 3100-3160 | 98 / 291 | 2000 / 3000 | 公制的180毫米 | 3.11 | |
模拟套件：
模拟-单轴BLDC伺服套件- 120 VAC单相 | ||||||
大小 | 套件零件号 | 转矩失速/峰值(磅英寸) | 最大速度(转速) | 基本框架大小 | 马力2000转/分时 | 电机和放大器详细信息 |
特小号 | 3100-2000 | 21 / 68 | 3600 | NEMA 56C | 0.57 | |
S | 3100-2001 | 39 / 118 | 3600 | NEMA 56C | 1.04 | |
M | 3100-2002 | 54 / 110 | 3600 | NEMA 56C | 1.54 | |
M | 3100-2003 | 54 / 167 | 2000 | NEMA 56C | 1.54 | |
L | 3100-2004 | 68 / 215 | 2000 | NEMA 56C | 1.85 | |
模拟-单轴BLDC伺服套件- 230 VAC三相 | ||||||
大小 | 套件零件号 | 转矩失速/峰值(磅英寸) | 最大速度(转速) | 基本框架大小 | 马力2000转/分时 | 电机和放大器详细信息 |
M | 3100-2006 | 54 / 167 | 3600 | NEMA 56C | 1.54 | |
L | 3100-2008 | 68 / 215 | 3600 | NEMA 56C | 1.85 | |
特大号 | 3100-2009 | 97 / 215 | 2000 | NEMA 143TC | 2.73 | |
XXL | 3100-2010 | 146 / 470 | 2000 | NEMA 143TC | 4.10 | |
XXXL | 3100-2011 | 195 / 494 | 2000 | NEMA 143TC | 5.46 | |
特征：
- 套件与CONTREX控制器完美配合
- 低速时实现超平滑运行的正弦换向
- 在电流(扭矩)或速度(RPM)模式下运行
- 信号级和功率级之间完全光学隔离
- 无刷设计更安静，需要更少的维护
选择：
- 标准电缆长度为10英尺，其他长度可根据要求提供
- 标准编码器PPR is 1024 -其他选项请咨询工厂
替换零件：
放大器
- 1A-1-00 (5220-1490)单轴独立放大器；15A续；25A峰值；120伏交流电单相
- cxb 1525-1984 c12-1A-1-03(5220-1496)单轴独立放大器；10A续；25A峰值；230伏交流电三相
- cxb 2040-1984 c12-1A-1-03(5220-1497)单轴独立放大器；15A续；35A峰值；230伏交流电三相
