• A
型接地泄漏继电器 • 2个输出继电器，每个继电器带转换触点，可配置的2个跳闸或1个跳闸和1个警报
• 可配置的故障安全预报警和作
• 自动环形连接控制
• 绿色电源LED指示灯（ON）
• 红色继电器跳闸LED指示灯（TRIP）
• 红色跳闸预报警LED指示灯（ALARM）
• 前TEST按钮
• 通过前RESET按钮或远程触点闭合进行手动复位
• 通过远程触点闭合或后跳线连接
自动复位• 恒定环形继电器电路控制
• 标志指示器（跳闸存储器）（仅限 ELR-8mVtcs）
• 数字故障电流测量和显示，带可配置的跳闸值存储器（仅限 ELR-8mVtcs）
• 分流脱扣电路运行测试（TCS）（仅限 ELR-8tcs、ELR-8mVtcs）
• 嵌入式安装 96x96mm 外壳，带透明盖
• IEC 防护等级：IP20 端子，正面带盖板 IP40

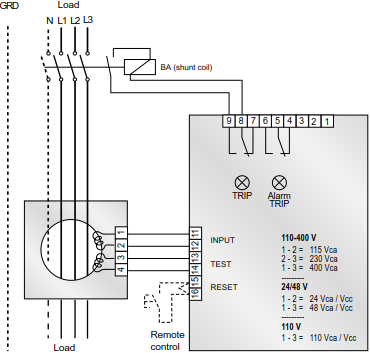

接线连接 （ELR-8V）

接线连接（ELR-8tcs 和 ELR-8mVtcs）

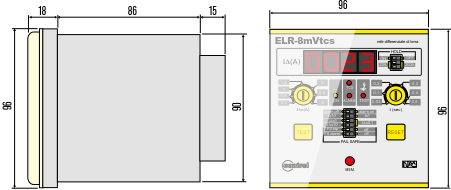

机械尺寸 （mm）
