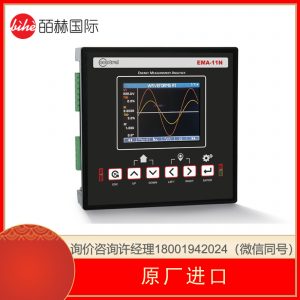

功率分析仪 EMA-11N
EMA-11N Power monitoring 144×144 with basic quality analysis
用于具有电能质量测量参数的面板的功率分析器
功率分析仪 EMA-11N技术特征：
| 设备应用： | 能源和电源监控 多重关税 子账单 门 |
| 电能质量分析 | 高达63次谐波 相量图 膨胀过电压 蘸 中断 |
| 测量类型 | 真有效值 有功和无功功率 视在功率 目前的 电压 活力 功率因数 频率 总电流谐波失真THD (I) 总电压谐波失真THD (V) |
| 电源电压 | 90…250伏交流电/DC 20…60伏交流电/DC(可选) |
| 网络频率 | 50赫兹 60赫兹 |
| 额定电流[英寸] | 5 A 1 A |
| 布线连接 | 1P 2P 3P + N 甲氧芳芥 3P平衡 阿伦 |
| 功率消耗 | 10伏安 |
| 显示方式 | 彩色TFT显示器 |
| 测量电流 | 0,050…带电流互感器时为5安/5安 0,010…1 A带电流互感器/1 A |
| 测量电压 | 30-400 V相位至中性 相间50-690伏 |
| 频率测量范围 | 40-70赫兹 |
| 抽样 | 128个样本/周期 |
| 测量刷新 | 200毫秒 |
| 零线电流输入 | 衡量过的 精心策划的 |
| 精度等级 | 符合IEC 62053-22的1级有功电能 符合IEC 62053-22标准的0.5S级有功电能(可选) 符合IEC 62053-22标准的0.2S级有功电能(可选) |
| 通信端口 | RS485 |
| 通信协议 | Modbus a 4,8…115.2千波特 |
| 产出数量 | 2 |
| 安装模式 | 嵌入式安装144×144毫米 |
| 标准 | CEI·EN 61000-6-2:2006 CEI·EN 61000-6-4:2007 CEI EN 61010-1:2013 |
功率分析仪 EMA-11N操作环境：
| IP防护等级 | 正面IP40 IP20端子 |
| 相对湿度 | 5…95% |
| 工作温度 | -25…+70摄氏度 |
| 储存温度 | -30…+80摄氏度 |
功率分析仪 EMA-11N选项：
| 来自CT 1 A的电流输入 | |
| 来自预接线紧凑型传感器的电流输入 | |
| 来自罗氏线圈传感器的电流输入 | |
| 数字输入数量 | 2 4 |
| 数字输出数量 | 2 4 6 8 |
| 模拟输出数量 | 2 4 |
| 通信协议 | 以太网Modbus TCP/IP 简单网络管理协议(Simple Network Management Protocol) m总线 Profibus DP |
