Connectronics 11130-XX系列单端插座组件 11130-02/06/14

Connectronics CSCB 单导体、屏蔽、高压、卡口耦合连接器系列采用非常小的屏蔽设计，可提供最大的高压作。锥形接口确保在极端环境条件下抗电晕运行，而弹簧加载的卡口连接螺母提供快速的四分之一圈“强制锁定”配接保持系统。CSCB 系列非常适合在尺寸至关重要的场合使用。

直流（DC）工作电压额定值	20 kV
最大电流	一个 5.0
插座触点材料	（尺寸 20）铍铜根据 QQ-C-530，镀金每磨-G-45204
海平面海拔	高达 70,000 英尺
储存温度	-60 至 +160 ºC
电气测试条件	Directrix 耐压：海拔 70000 英尺时为 30 KVDC 插座在一个大气压差下经过 1 x ^10-7 cc/He/sec 的氦气泄漏测试（100%）。
壳体、连接螺母和相关硬件材料	半硬黄铜，符合 QQ-B-626，化学镀镍，符合 MIL-C-26074
插头绝缘体材料	硅橡胶符合 ZZ-R-765
电线/电缆材料	电缆：#22 AWG SPC 绞合导体，具有半导体层，后跟初级硅橡胶绝缘层，在 SPC 编织屏蔽层和最终的黑色硅橡胶外护套下方有一个额外的半导体层。
特征	抗电晕锥形界面工作电压 20 KVD 或 6.6 KVRMS 温度范围 -55ºC 至 +125ºC 海平面到 70,000 英尺。操作节省空间的设计可靠的性能抗振动和抗冲击密封面板安装插座

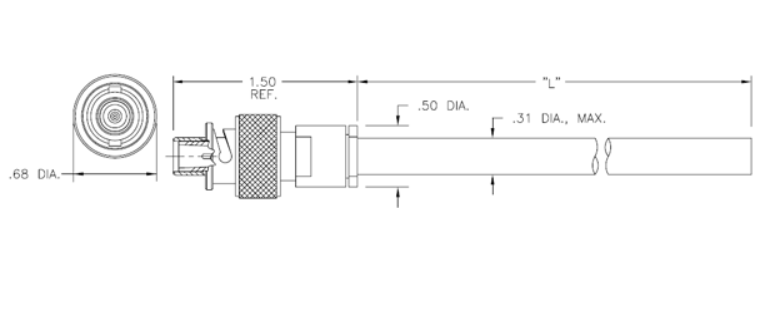

插头组件可以根据特定需求制造各种电缆长度（L）。为单端插头组件提供各种不同的屏蔽端接硬件配置。插座组件可以作为套件订购，也可以用电线端接。有关更多信息，请咨询工厂。

Connectronics 拥有各种挤压硅橡胶绝缘和硅涂层 PTFE 绝缘线，设计用于列出的所有连接器组件。请咨询工厂以获取更多信息。

Connectronics 是耐电晕高压互连系统的领导者。
