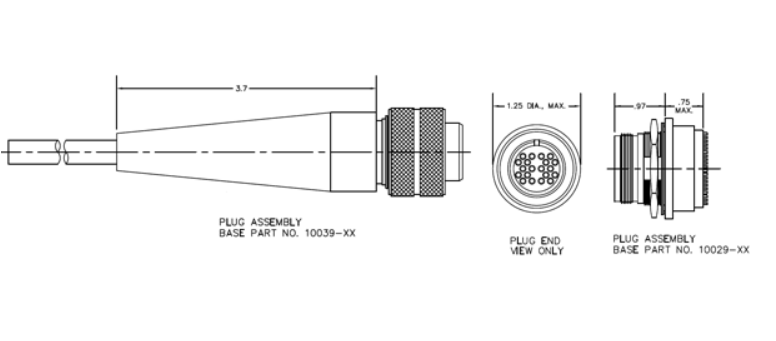

Connectronics 10039-XX UWC 系列 20 针插头和插座组件
Connectronics 水下系列连接器在当今要求苛刻的水下互连应用中提供可靠的性能。它的关键水封接口、不锈钢硬件和水封包覆成型提供了出色的水下环境保护。
直流 （DC） 工作电压额定值 | 300 伏 |
最大电流 | 一个 7.5 |
环境压力 | 0 至 500 psi |
环境温度 | -10 至 +80 ºC |
电气测试条件 | 配接连接器经过 500 p.s.i. 的静水压力测试，以确保在现场的可靠性能。 |
连接器硬件材料 | 不锈钢，型号 316，符合 QQ-S-763。钝化 根据 QQ-P-35 |
插头绝缘体材料 | 氯丁橡胶 |
插座绝缘体材料 | 玻璃填充环氧树脂 |
电线/电缆材料 | 电缆：#22 AWG TPC 绞合导体，带 PVC 绝缘，然后是铝箔屏蔽和聚氨酯护套。插头包覆成型： 聚氨酯橡胶。
电线：尺寸 #20 焊杯触点设计用于容纳高达 #20 AWG 的电线。 |
插座触点材料 | 符合 MIL-C-39029 的适用部分 |
引脚触点材料 | 半硬黄铜符合 QQ-B-626 标准，镀金符合 MIL-G-45204 标准 |
O 形圈材料 | 丁腈橡胶 |
特征 | - O 形圈密封接口
- 300 VDC 工作电压
- 温度范围 -10°C 至 +80°C
- 静水压测试高达 500 p.s.i.
- 模压应力消除
- 不锈钢五金件
- 接口在9和20针可用
- 可靠的性能
|
插座组件可以作为套件订购，也可以用电线端接以满足特定要求。插头组件用电缆预端接。提供各种定制电缆配置。有关更多信息，请咨询 connectronics。
Connectronics 还提供各种连接器，用于将水下组件连接到 PC 板跳线引脚和 I/O 设备。请咨询工厂以获取更多信息。 |
