美国Connectronics 11130-XX系列 单端插头组件11130-02 11130-14

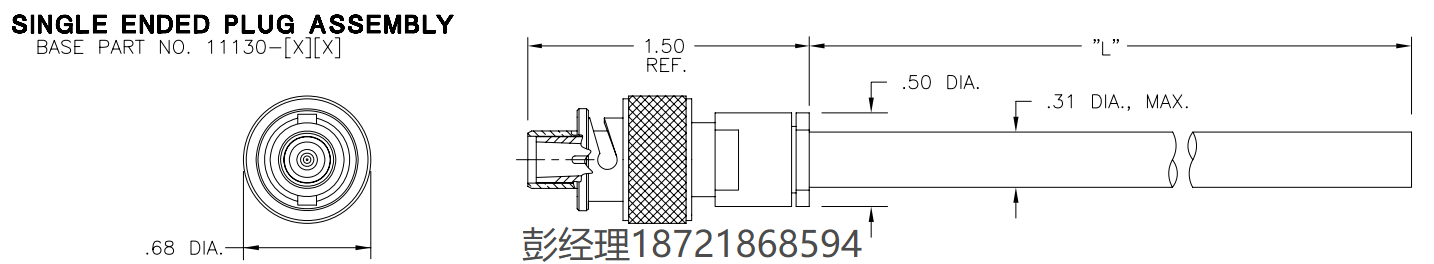

型号：11130-XX

产品名称：单端插头组件 (Single Ended Plug Assembly)

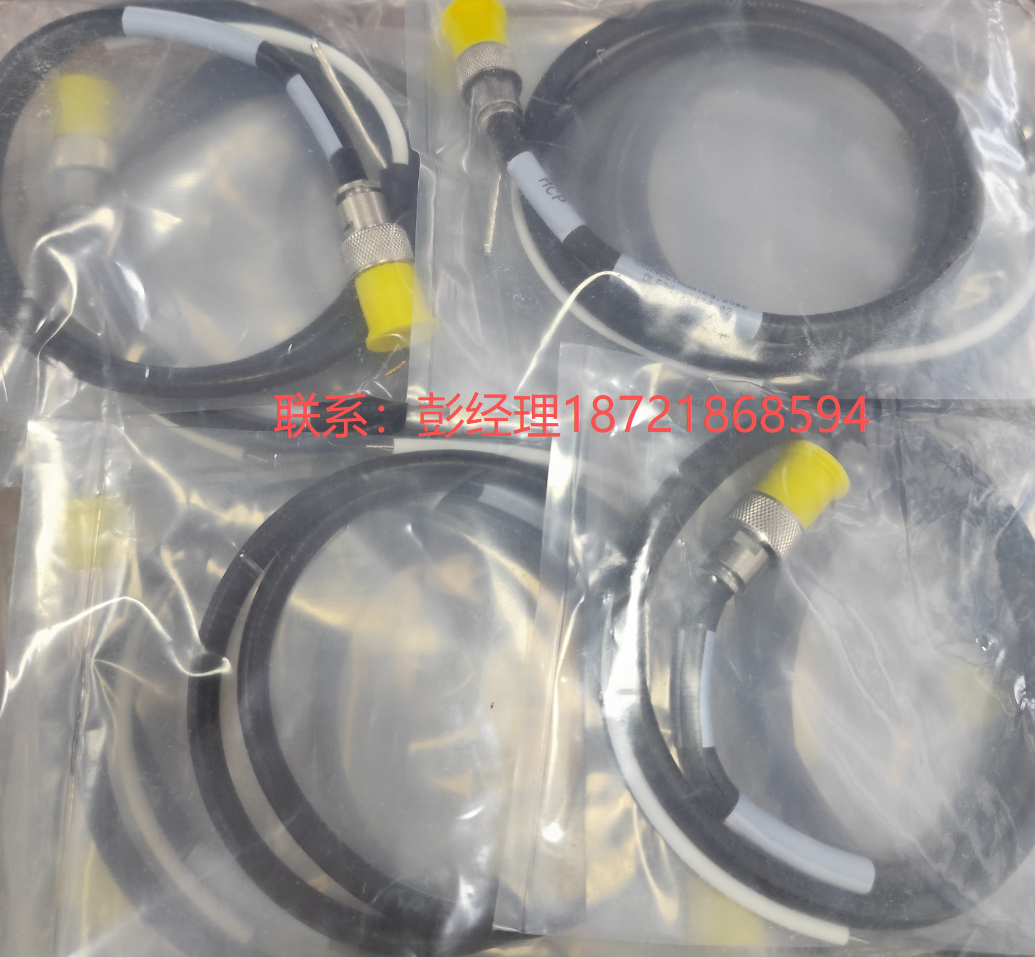

到货实物图11130-02

Connectronics CSCB系列单导体、屏蔽、高压、卡口耦合连接器在非常小巧的屏蔽设计中提供最大高压运行能力。
锥形接口保证在极端环境下电晕抗性操作，而弹簧卡口螺母提供快速四分之一转“正向锁定”配合系统。CSCB系列非常适合对体积要求严格的应用。

技术规格

• 直流工作电压：20 kV

• 最大电流：5.0 A

• 插座触点材料：

  • (20 号尺寸) 铍铜，符合 QQ-C-530，镀金符合 MIL-G-45204

• 海平面至高空操作：最高 70,000 英尺

• 贮存温度：-60 ～ +160 ℃

• 电气测试条件：

  • 直流耐压：在 70,000 英尺高度测试 30 KVDC

  • 插座经氦泄漏测试 (100%)，测试泄漏率 1 x 10⁻⁷ cc/He/sec（1 大气压差）

• 外壳、耦合螺母及相关硬件材料：半硬黄铜，符合 QQ-B-626，电镀镍符合 MIL-C-26074

• 插头绝缘体材料：硅橡胶，符合 ZZ-R-765

• 导线/电缆材料：

  • #22 AWG SPC 绞合导体

  • 半导电层 + 主硅橡胶绝缘 + SPC 编织屏蔽下方半导电层 + 黑色硅橡胶外护套

产品特性

• 电晕抗性锥形接口

• 工作电压：20 KVD 或 6.6 KVRMS

• 温度范围：-55 ℃ ～ +125 ℃

• 海平面至 70,000 英尺操作

• 节省空间设计

• 性能可靠

• 抗振动与冲击

• 气密密封

• 面板安装插座

应用领域

• 电子对抗 (Electronic Countermeasures)

• 雷达 (Radar)

• CRT 显示器 (CRT Displays)

• 行波管 (Traveling Wave Tubes)

• 激光器 (Lasers)

• 高压电源 (High Voltage Power Supplies)

• 医疗应用 (Medical Applications)

• 抬头显示 (Head-up Displays)

• 科学仪器 (Scientific Instruments)

订购信息

• 插头组件可根据客户需求定制不同电缆长度 (L)。

• 单端插头组件可提供多种屏蔽终端硬件配置。

• 插座组件可作为套件订购，或预接线终端。

• Connectronics 提供各种挤出硅橡胶绝缘及硅涂层 PTFE 绝缘导线，可与所有列出的连接器组件配合使用。

Connectronics 是电晕抗性高压互连系统领域的领先者。
