型号：11039-02
产品名称：客户现场组装 HVL插头组件
Connectronics 的双高压连接器系列在面板安装或直插式连接器设计中提供最大限度的高压运行能力。
产品特性
可现场或工厂组装
节省空间
快速插拔
正向锁定配合
抗振动和抗冲击
电流承载能力：10 安培
性能可靠
耐辐射
材料符合军用规范
螺纹耦合
工作电压：10～50 KVDC，可在高达 70,000 英尺高度下运行
抗电晕设计
已在众多军用项目中通过验证
技术规格
插头本体材料：按 ZZ-R-765 标准模压硅橡胶，颜色：红氧化铁
电线/电缆材料：
导线：镀银或镀锡绞合导体，硅橡胶绝缘
标准颜色：白色（其他颜色请联系 Connectronics）
贮存温度：-60 至 +160 ℃
湿度：符合 MIL-STD-202，103-B，条件 B
盐雾：符合 MIL-STD-202，101，条件 B
耐湿性：符合 MIL-STD-202，106-D
机械振动：符合 MIL-STD-202，方法 201-A
机械冲击：符合 MIL-STD-202，方法 213-B，条件 K

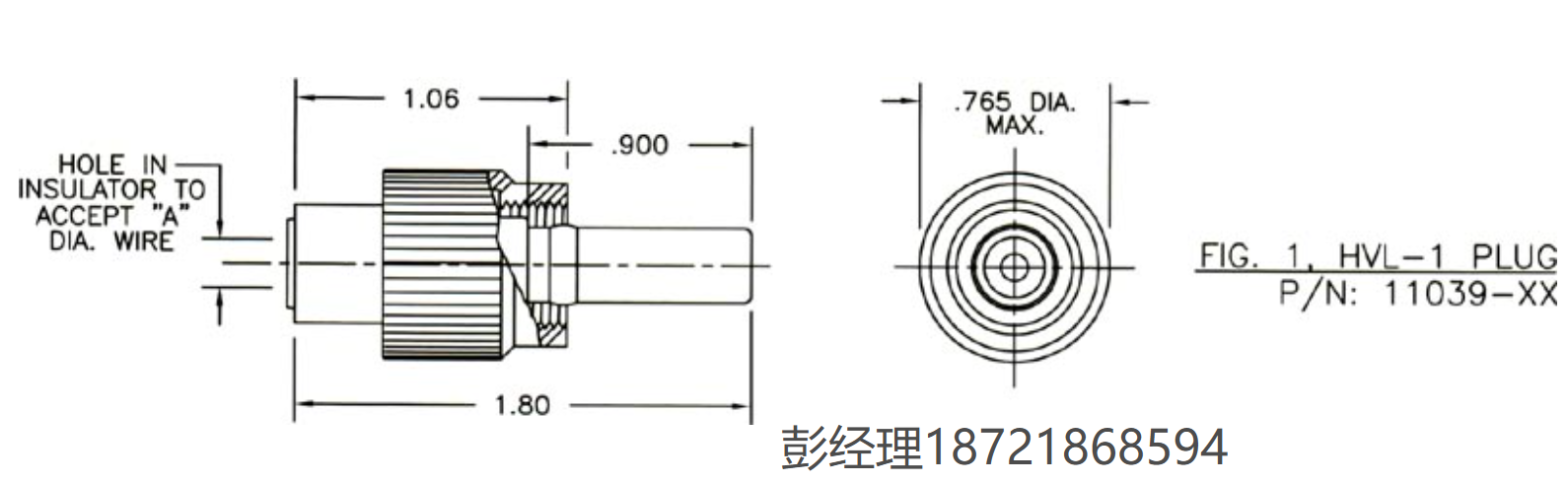

尺寸“A”：0.180 英寸
其他材料
耦合螺母：按 MIL-M-14 标准模压热塑性塑料，标准颜色：黑色（其他颜色可选）
正向止挡：模压热塑性塑料，符合 MIL-M-14，颜色：黑色
O 型圈：硅橡胶，符合 AMS-3304
插头本体：模压硅橡胶，符合 ZZ-R-765，颜色：红氧化铁
插座本体：模压环氧树脂，符合 MIL-M-14，颜色：黑色
电气测试条件
绝缘电阻测试：符合 MIL-STD-202，方法 302
耐电压测试 (DWV)：电压值见零件编号表，资格测试在 70,000 英尺高度、-55℃ 至 +125℃ 环境下进行
应用领域
Connectronics 高压导线组件（HVL）专为高可靠性和经济性应用而设计和制造，典型应用包括：
它们同样适用于低温、低高度的高压设备。
此外，还可提供多种组合形式的完整电缆组件，包括带屏蔽的组件及配套金属壳插座，以确保 100% 屏蔽效果。
如需最大流体耐受性，可选氟硅橡胶模压前端
任意电缆组件可增加金属屏蔽以降低射频噪声
耦合螺母标准颜色为黑色，也可选红色和绿色
“L” 长度可根据客户需求定制
所示插头组件和插座为常用连接器，但还有许多变型及定制设计可选。
