产品编号 #11130-XX，单端插头组件 11130-02/04/06/09/14

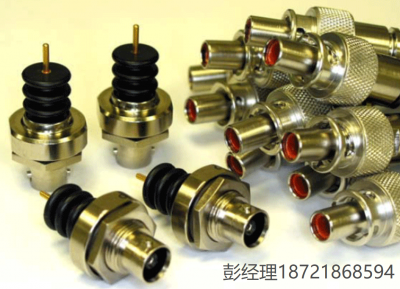

Connectronics 的 CSCB 单导体屏蔽高压卡口连接器系列，在非常紧凑的屏蔽设计中提供最大高压运行能力。其锥形接口确保在极端环境条件下具有抗电晕性能，而带弹簧的卡口式锁紧螺母可实现快速的四分之一圈“正锁定”连接保持系统。CSCB 系列非常适用于对尺寸要求严格的应用场合。

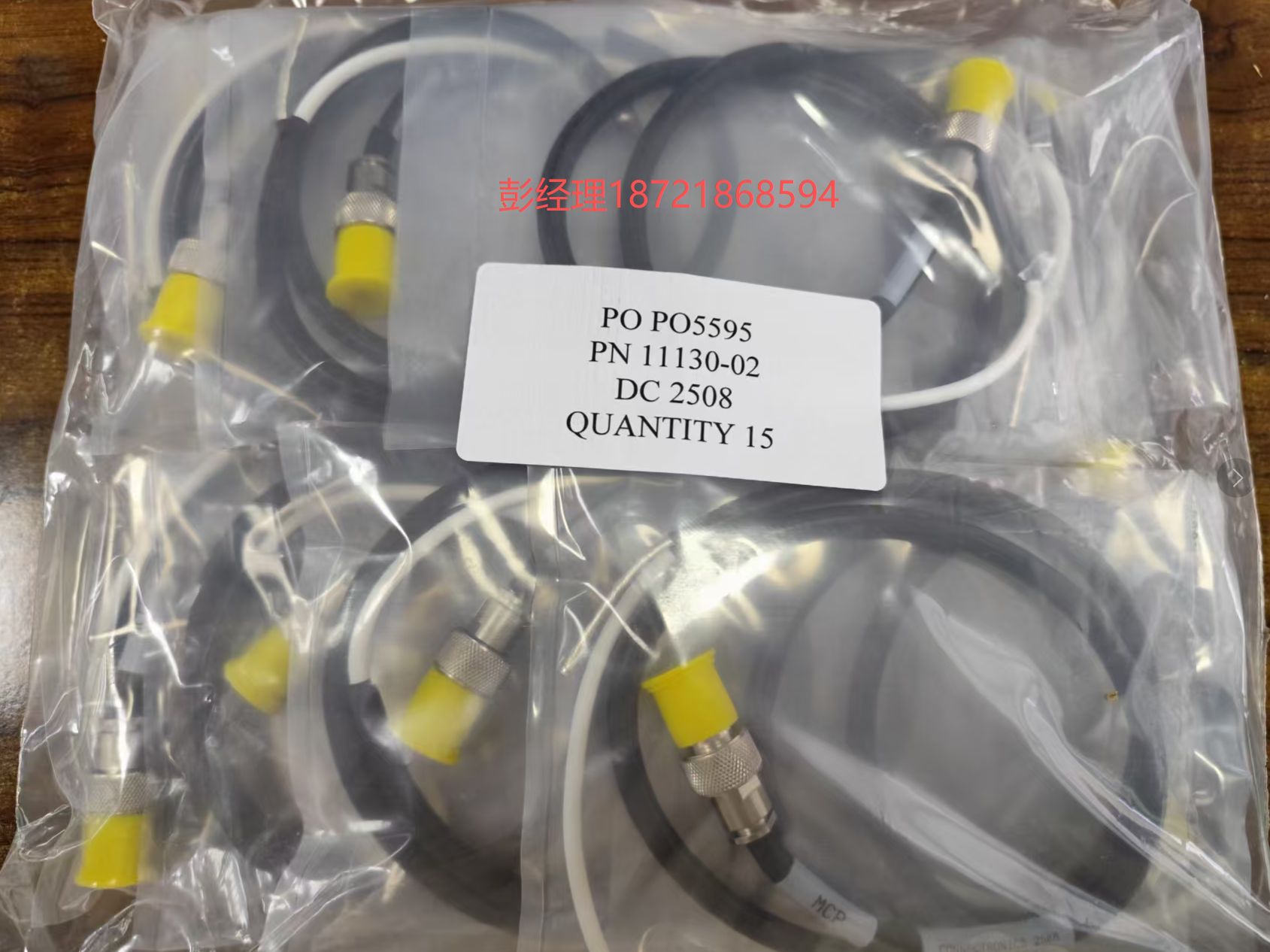

到货实物图
规格说明
直流（DC）额定工作电压：20 kV
最大电流：5.0 A
插座触点材料：
（20号尺寸）铍铜，符合 QQ-C-530 标准，镀金处理，符合 MIL-G-45204 标准
工作海拔：最高可达 70,000 英尺
储存温度：-60 ～ +160 ºC
电气测试条件：
耐电压测试：在 70,000 英尺高度下可承受 30 KVDC
插座经过 100% 氦气泄漏测试，压力差为一个大气压，泄漏率 ≤ 1 x 10⁻⁷ cc/He/秒
外壳、锁紧螺母及相关硬件材料：
半硬黄铜，符合 QQ-B-626 标准，无电解镀镍，符合 MIL-C-26074 标准
插头绝缘材料：硅橡胶，符合 ZZ-R-765 标准
导线/电缆材料：
电缆：#22 AWG 银包铜绞线导体，外层结构依次为半导电层、主绝缘层（硅橡胶）、第二层半导电层、银包铜编织屏蔽层以及最终的黑色硅橡胶外护套。
特性
抗电晕锥形接口设计
工作电压：20 KVD 或 6.6 KVRMS
工作温度范围：-55 ºC ～ +125 ºC
适用于海平面至 70,000 英尺高度
节省空间的紧凑设计
性能可靠
抗振动与抗冲击
气密封装
面板安装式插座
应用领域
订购型号
11130-01
11130-02
11130-03
11130-04
11130-05
11130-06
11130-07
11130-08
11130-09
11130-10
11130-11
11130-12
11130-13
11130-14
11130-15
11130-16
11130-17
11130-18
11130-19
