美国 CEL 高温特种热电偶

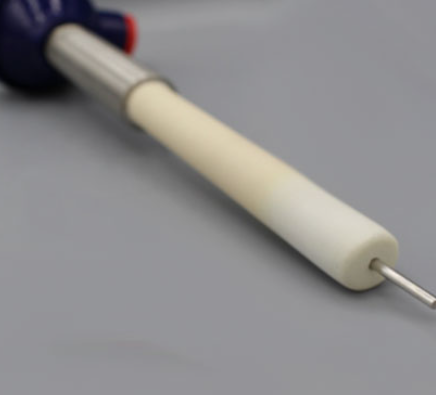

铂金复合护套热电偶

铂复合护套热电偶采用紧凑且经济高效的封装设计，可在贱金属矿物绝缘金属护套电缆无法生存的环境中实现灵活且反应灵敏的温度测量。当需要加长探头但只有一部分护套长度暴露在极端高温下时，这是一个很好的选择。

为了实现这一目标，克利夫兰电气实验室从两根贵金属热电偶线开始，每根热电偶线将热电偶的整个长度延伸成一个连续的部件。然后将可压碎的陶瓷绝缘子穿在导体上。这种绝缘材料通常由高纯度氧化铝制成，但也可以根据应用和最高使用温度使用铪或其他绝缘材料。

另外准备一个护套。可以看到全温度的护套长度由铂金或铂/铑混合物制成。护套的其余部分通常由铬镍铁合金制成。然后将这两个护套融合在一起以创建无缝过渡，并将电线/绝缘体组件插入护套中。然后准备并压实整个组件，从而产生更长且稍细的热电偶线，没有任何内部空隙。然后对整个组件进行退火处理，以减轻任何工作压力并实现最大的灵活性。

然后，组件的热端按照规范连接并密封焊接。然后用裸露的引线、行业标准的插头/插孔端接冷端接或过渡到软线。

由此产生的组件保留了其所组成零件的所有最佳品质，与完整的贵金属护套相比，成本显着降低。这些组件非常灵活，可以弯曲以实现小半径，低至护套直径的 4 倍。护套材料具有高导热性，可实现低延迟测量和快速响应时间。贵金属护套还高度不透水，不受大多数化学品和大气的影响，同时具有很强的抗机械和热冲击能力。所有这些特性都有助于延长使用寿命、出色的精度和低漂移。

CEL 的所有铂复合护套热电偶均按订单生产。关于电线类型、绝缘、护套材料和成品尺寸的组合，有无数种选择。所有这些选择都应该在考虑所涉及的温度、测试持续时间和其他环境因素（如冲击、振动和占空比）后做出。

不同护套材料之间的无缝过渡。极端温度，高度精确和灵活。

铂复合护套热电偶
的应用 一些独特的应用需要柔性热电偶，高温材料横跨最靠近结点的一小段护套，但不能横跨热电偶的整个长度。B型、R型或S型复合护套热电偶在热端提供铂合金护套材料，并在剩余长度内无缝过渡到标准铬镍铁合金护套。整体构建产生的成品仅适用于您的应用所需的极端温度。我们的 CST 旨在在不影响性能的情况下降低总体成本。
