德国capilla 焊条 焊接材料 焊接电极 – 适用于铸铁、铜、铝基合金及特殊用途的焊接耗材
Capilla Schweissmaterialien GmbH是德国著名焊接产品品牌，成立于1959年，在全球焊接市场已有55年的经验，在全球40多个国家和地区拥有广泛的销售网络，Capilla公司从1966年就开始为自己的设备生产焊条，主要客户分布在建筑、锻造、采矿等行业。随着市场需求的扩大，Capilla开始延长产品线，生产高品质的焊材和焊接电极，在金属加工行业拥有1100多个合作伙伴，通过DIN EN ISO 9001:2008认证已超过十年，为用户提供高品质的焊接材料。主要产品包括：Capilla焊条、焊接耗材、焊接材料等欧美备件。
适用于铸铁、铜、铝基合金及特殊用途的焊接耗材
1, 用于铸铁，铜和铝基合金的焊接以及特殊应用的涂层棒电极
| capilla® | Standard | Material no. | Areas of use | |
|---|---|---|---|---|
| 50 B | – | – | – | – |
| 50 N | – | – | – | – |
| 50 K | – | – | – | – |
| Capitherm | – | – | – | – |
| 41 | EN ISO 1071 | – | – | – |
| 43 | EN ISO 1071 | E C Ni-Cl 1 | – | EN 1561, EN 1562 |
| 44 | EN ISO 1071 | E C NiCu-B 1 | – | – |
| 45 | EN ISO 1071 | E C NiFe 1 1 | – | EN 1561, EN 1562, EN 1563 |
| 45-2 | EN ISO 1071 | E C NiFe 1 1 | – | EN 1561, EN 1562, EN 1563 |
| 47 N | ~DIN EN 14640 | E Cu6338 (CuMn14Al7) | 2.1368 | 2.1368 |
| 48 | ~DIN EN 14640 | E Cu5210 (CuSn9) | 2.1025 | 2.1025 |
| NiCu 30 Mn | EN ISO 14172 | E Ni 4060 (NiCu 30 Mn3) | 2.4377 | 2.4360, 2.4375 |
| NiTi 3 | EN ISO 14172 | E Ni2061 (NiTi4) | 2.4156 | 2.4066, 2.4068, 2.4061, 2.4060, 2.4050, 2.4062, 2.4106, 2.4110, 2.4122, 2.4116, 2.4128 |
| FeNi 55 | EN ISO 1071 | E C NiFe-1 6 | – | EN 1561, EN 1562, EN 1563 |
| 60/5 | ~EN ISO 18273 | E Al 4043 (AlSi 5) | 3.2245 | – |
| 60/12 | ~EN ISO 18273 | E Al 4047 (AlSi 12) | 3.2585 | – |
2, 用于铸铁、铜、铝基合金以及特殊应用的焊丝
2.1 用于铸铁、铜、铝基合金气体保护电弧焊及特殊用途的粗丝
| capilla® | Standard | Material no. | |
|---|---|---|---|
| 45 MIG | EN ISO 1071 | S C NiFE 1 M | – |
| NiTi 4 MIG | EN ISO 14172 | S Ni2061 (NiTi4) | 2.4155 |
| NiCu 30 Mn MIG | EN ISO 18274 | S Ni 4060 (NiCu30Mn3Ti) | 2.4377 |
| 47 MIG | EN ISO 24373 | S Cu6100 (CuAl8) | 2.0921 |
| 47 N MIG | EN ISO 24373 | S Cu6338 (CuMn14Al7) | 2.1367 |
| 47 Ni MIG | EN ISO 24373 | S Cu 6327 (CuAl8Ni5Fe3Mn2) | 2.0922 |
| 47 Ni 6 MIG | EN ISO 24373 | S Cu 6328 (CuAl9Ni2Fe2Mn2) | 2.0923 |
| 48 MIG | EN ISO 24373 | S Cu5180 (CuSn6P) | 2.1022 |
| CuSn MIG | EN ISO 24373 | S Cu 5180A (CuSn1MnSi) | 2.1006 |
| CuSn 12 MIG | EN ISO 24373 | S Cu 5410 (CuSn12P) | 2.1056 |
| CuAl 10 MIG | EN ISO 24373 | S Cu 6180 (CuAl10Fe) | 2.0937 |
| CuSi 3 MIG | EN ISO 24373 | S Cu6560 (CuSi3Mn1) | 2.1461 |
| CuAg MIG | EN ISO 24373 | S Cu 1897 (CuAg1) | 2.1211 |
| AlSi 12 MIG | EN ISO 18273 | S Al4047 (AlSi 12) | 3.2585 |
| AlSi 5 MIG | EN ISO 18273 | S Al4043 (AlSi5) | 3.2245 |
| Al 99,5 MIG | EN ISO 18273 | S Al 1450 (Al99,5Ti) | 3.0805 |
| AlMg 3 MIG | EN ISO 18273 | S Al5754 (AlMg 3) | 3.3536 |
| AlMg 5 MIG | EN ISO 18273 | S Al5356 | 3.3556 |
| AlMg 4,5 Mn MIG | EN ISO 18273 | S Al5183 (AlMg4,5Mn0,7) | 3.3548 |
2.2 铸铁、铜、铝基合金及特殊用途钨极惰性气体焊接用焊条
| capilla® | Standard | Material no. | |
|---|---|---|---|
| 45 WIG | EN ISO 1071 | S C NiFE 1 M | – |
| NiTi 4 WIG | EN ISO 14172 | S Ni2061 (NiTi4) | 2.4155 |
| NiCu 30 Mn WIG | EN ISO 18274 | S Ni 4060 (NiCu30Mn3Ti) | 2.4377 |
| 47 WIG | EN ISO 24373 | S Cu6100 (CuAl8) | 2.0921 |
| 47 N WIG | EN ISO 24373 | S Cu6338 (CuMn14Al7) | 2.1367 |
| 47 Ni WIG | EN ISO 24373 | S Cu 6327 (CuAl8Ni5Fe3Mn2) | 2.0922 |
| 47 Ni 6 WIG | EN ISO 24373 | S Cu 6328 (CuAl9Ni2Fe2Mn2) | 2.0923 |
| 48 WIG | EN ISO 24373 | S Cu5180 (CuSn6P) | 2.1022 |
| CuSn WIG | EN ISO 24373 | S Cu 5180A (CuSn1MnSi) | 2.1006 |
| CuSn 12 WIG | EN ISO 24373 | S Cu 5410 (CuSn12P) | 2.1056 |
| CuAl 10 WIG | EN ISO 24373 | S Cu 6180 (CuAl10Fe) | 2.0937 |
| CuSi 3 WIG | EN ISO 24373 | S Cu6560 (CuSi3Mn1) | 2.1461 |
| CuAg WIG | EN ISO 24373 | S Cu 1897 (CuAg1) | 2.1211 |
| AlSi 12 WIG | EN ISO 18273 | S Al4047 (AlSi 12) | 3.2585 |
| AlSi 5 WIG | EN ISO 18273 | S Al4043 (AlSi5) | 3,2245 |
| Al 99,5 WIG | EN ISO 18273 | S Al 1450 (Al99,5Ti) | 3.0805 |
| AlMg 3 WIG | EN ISO 18273 | S Al5754 (AlMg 3) | 3.3536 |
| AlMg 5 WIG | EN ISO 18273 | S Al5356 (AlMg5Cr) | 3.3556 |
| AlMg 4,5 Mn WIG | EN ISO 18273 | S Al5183 (AlMg4,5Mn0,7) | 3.3548 |
2.3 铸铁、铜、铝基合金气体保护电弧焊及特殊用途管状焊丝
| capilla® | Standard | Material no. | |
|---|---|---|---|
| FeC 3 RLD | EN ISO 1071 | T C FE-3 N | – |
| 45 RLD | DIN EN ISO 1071 | T C NiFe1 M | – |
| 47 N RLD | EN 14640 | T Cu6338 (Cu Mn14Al7) | 2.0921 |
capilla® 50 B
产品说明:
特殊涂层棒电极设计用于高速开槽，倒角和刨削所有金属，如低碳钢，高合金钢，铸铁，不锈钢和耐热钢，铸钢，轻金属，有色重金属等。
可以使用交流或直流电源。
应用领域：
专为磨损的热成型模具(如锻模和模具)开槽和刨槽而开发。这种电极可以精确地去除工具钢的疲劳和裂纹表面。开槽后，应进行染料渗透测试，以确保母材是否绝对无裂纹。
典型焊缝金属成分:

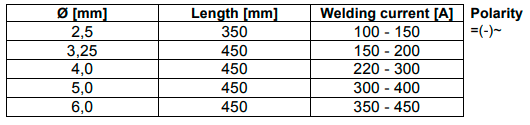

尺寸：
capilla® 43
产品说明:
用于铸铁熔焊和沉积焊的碱性石墨涂层焊条。电弧的软特性允许焊接金属到工件的受控、无飞溅转移。使用低电流焊接确保可加工的焊缝沉积和热影响区。碳在焊接金属中以石墨的形式析出。
应用领域：
适用于灰口铸铁和退火铸铁的冷焊，适用于维修保养工作。
贱金属及其制品
EN 1561: EN-GJL-100 (GG10) to
EN-GJL-350 (GG 35).
EN 1562: EN-GJMB-350 (GTS 35) to
EN-GJMB-550 (GTS 55).
EN-GJMW-350 (GTW 35) to
EN-GJMW-550 (GTW 55).

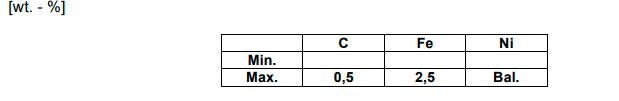

典型焊缝金属成分:
机械性能: (未经热处理;环境温度下的最小值)

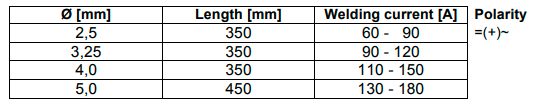

尺寸：
capilla® 44
产品说明:
特殊涂层棒状电极，由涂有碱性石墨助焊剂涂层的合金芯线制成。焊接金属由镍铜合金组成。
沉积层具有延展性，可加工，颜色与母材几乎相同。
应用领域：
用于灰口铸铁和可锻铸铁的维修和保养。焊缝堆积物无气孔和凹口。

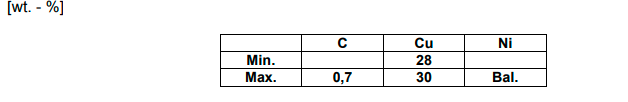

典型焊缝金属成分:
机械性能: (未经热处理;环境温度下的最小值)

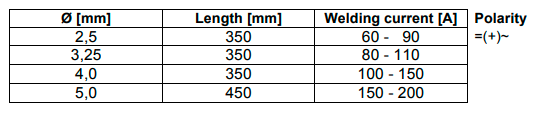

尺寸：
capilla® NiCu30Mn
产品说明:
Ni-Cu合金(蒙乃尔合金)熔覆和熔焊用焊条。钢与铜及铜合金的异种接头。
最高使用温度:≤425℃，韧性好下至-196℃。
应用领域：
化工和石油化工厂建设，海水淡化厂，造船。基本材料: 2.4360、2.4375。
典型焊缝金属成分:

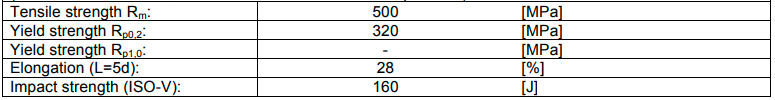

机械性能: (未经热处理;环境温度下的最小值)
尺寸：
还有以下相关型号：
Capilla NiCu 30mn MIG
Capilla NiCu 30mn WIG
capilla® NiTi 3
产品说明:
适用于纯镍及镍合金的焊接，以及这种材料与低、中合金钢的异种接头的焊接，以及钢与铜合金的熔焊。
碳钢包层。焊接缓冲层，防止碳从高碳钢向耐腐蚀低碳钢扩散。
应用领域：
镍基合金、低合金镍(半成品/镍铸件)的焊接，例如:
2.4066, 2.4068, 2.4061, 2.4060, 2.4050, 2.4062
2.4106、2.4110、2.4122、2.4116、2.4128
以及钢/灰口铸铁接头、铜/铁异种接头、耐腐蚀包层和缓冲层。
典型焊缝金属成分:
机械性能: (未经热处理;环境温度下的最小值)
尺寸：
还有以下相关型号：
Capilla NiTi 4 MAG
Capilla NiTi 4 WIG
capilla® 60/5
产品说明:
特殊焊条涂敷焊剂。
在焊接可热处理铝合金(如AlCuMg 1, AlMgSi1和AlZn4,5Mg1)时，必须考虑母材的机械性能。
应用领域：
最大Si含量为7%的alsi合金的熔合和堆焊。
几种不同铝合金的不同接头。
典型焊缝金属成分:
机械性能: (未经热处理;环境温度下的最小值)
尺寸：
还有以下相关型号：
Capilla Al Si 5 MIG
Capilla Al Si 5 WIG
