Capilla Schweissmaterialien GmbH是德国著名焊接产品品牌，成立于1959年，在全球焊接市场已有55年的经验，在全球40多个国家和地区拥有广泛的销售网络，Capilla公司从1966年就开始为自己的设备生产焊条，主要客户分布在建筑、锻造、采矿等行业。随着市场需求的扩大，Capilla开始延长产品线，生产高品质的焊材和焊接电极，在金属加工行业拥有1100多个合作伙伴，通过DIN EN ISO 9001:2008认证已超过十年，为用户提供高品质的焊接材料。主要产品包括：Capilla焊条、焊接耗材、焊接材料等欧美备件。
抗蠕变和耐热材料焊接耗材
1, 用于焊接无结垢和耐热材料的涂覆棒状电焊条
1.1 焊接蠕变和耐热材料用涂覆焊条
| capilla® | EN ISI 3580-A EN ISO 14172* EN ISI 3581-A** | Material no. | AWS | Areas of use |
|---|---|---|---|---|
| P 91 | E CrMo 9 1 B 42** | – | E 9015-B9 | – |
| P 911 | E CrMoWV 9 1 1 B 42** | – | ~E 9015-B9 | – |
| P 92 | E CrMoWV 9 0,5 2 B 42** | – | ~E 9015-B9 | – |
| P 121 | E CrMoWV 12 B 42** | 1.4937 | – | 1.4922, 1.4935 |
| 4009 | E 13 B 42 | 1.4009 | E 410 – 25 | 1.4000, 1.4001, 1.4002, 1.4006, 1.4021, 1.4024 |
| 4015 | E 17 B 42 | 1.4015 | E 430 – 25 | 1.4057, 1.4740, 1.4742, 1.4059, 1.4741 |
| 4018 | EZ 13 B 42 | 1.4018 | E 410 – 25 | 1.4008 |
| 410 NiMo | E 13 4 B 42 | 1.4351 | E 410NiMo-25 | 1.4313, 1.4000, 1.4001, 1.4002 |
| 4405 | EZ 17 6 B 42 | 1.4405 | – | – |
| 4115 | EZ 17 1 R 42 | 1.4115 | – | 1.4313, 1.4000, 1.4001, 1.4002 |
| 4122 | EZ 17 1 1 B 42 | 1.4122 | – | – |
| 4034 | EZ 13 B 42 | 1.4034 | E 420-25 | – |
| 308 H | E 19 9 R 12 | 1.4948 | E 308 H | 1.4948, 1.4878, 1.4550 |
| 316 H | E 19 12 3 R 12 | – | E 316 H | 1.4401, 1.4404, 1.4406, 1.4408, 1.4420, 1.4435, 1.4436, 1.4571, 1.4573, 1.4580, 1.4581, 1.4583 |
| 309 | E 23 12 R 22 | ~1.4829 | ~E 309-16 | 1.4710, 1.4729, 1.4740, 1.4825, 1.4828, 1.4878, 1.4780, 1.4541, 1.4550, 1.4712, 1.4724, 1.4742, 1.4826 |
| 310 H | E 25 20 H R 12 | – | E 310 H | 1.4826, 1.4837, 1.4848 |
| 4820 | E 25 5 R 32 | 1.4820 | – | 1.4340, 1.4347, 1.4821 |
| 4830 | EZ 25 24 Nb B 32 | 1.4830 | – | 1.4855, 1.4845 |
| 4850 | EZ 21 32 Nb B 32 | ~1.4850 | – | 1.4876, 1.4858, 1.4859 |
| 4853 | EZ 25 35 Nb B 32 | ~1.4853 | – | 1.4852 |
| 4863 | EZ 18 36 Nb B 32 | ~ 1.4863 | ~ E 330-15 | 1.4849, 1.4864, 1.4865 |
| 4879 | ~E Ni 6702 (NiCr28Fe6W)* | ~ 2.4879 | – | 2.4879 |
| 625 K | E Ni6625 (NiCr22Mo9Nb)* | 2.4621 | E NiCrMo 3 | Alloy 800, 1.4876, 2.4856, 1.4539 |
| Alloy C | ~ E Ni 6059 (NiCr23Mo16)* | 2.4608 | E NiCrMo-13 | – |
| 6000 DL | ~E Ni 6082 (NiCr20Mn3Nb)* | 2.4648 | ~ E NiCrFe-3 | 1.4876, 2.4870, 2.4867, 2.4816, 1.5662, 1.4429, 1.4539, 1.4922 |
| 6000 B | ~E Ni 6082 (NiCr20Mn3Nb)* | 2.4648 | ~ E NiCrFe-3 | 1.4876, 2.4870, 2.4867, 2.4816, 1.5662, 1.4429, 1.4539, 1.4922 |
| 4778 | – | ~2.4778 | – | 2.4778, 2.4779 |
| 50/50 Nb | – | 2.4813 | – | – |
1.2 焊接抗蠕变和耐热材料用焊丝
1.2.1 抗蠕变和耐热材料气体保护电弧焊用粗丝
| capilla® | EN ISO 14343-A EN ISO 18274 * EN ISO 21952-A** | Material no. | AWS |
|---|---|---|---|
| P 91 MAG | G CrMo 9 1** | 1.4903 | ER 90S-B9 |
| 4009 MAG | G 13 | 1.4009 | ER 410 |
| 4015 MAG | G 17 | 1.4015 | ER 430 |
| 4018 MAG | G 13 | 1.4018 | ER 410 |
| 410 NiMo MAG | G 13 4 | 1.4351 | ER 410 NiMo |
| 4115 MAG | GZ 17 1 | 1.4115 | – |
| 4122 MAG | GZ 17 1 1 | 1.4122 | – |
| 4034 MAG | GZ 13 | 1.4034 | ER 420 |
| 308 H MAG | G 19 9 H | 1.4948 | ER 308 H |
| 309 MAG | G 23 12 | 1.4829 | ER 309 |
| 310 H MAG | G 25 20 H | 1.4848 | ER 310 H |
| 4820 MAG | G 25 5 | 1.4820 | – |
| 4830 MAG | G(Z) 25 24 | 1.4830 | – |
| 4853 MAG | G(Z) 25 35 Nb | 1.4551 | – |
| Alloy C MAG | S Ni 6059 (NiCr23Mo16)* | 2.4607 | ER NiCrMo-13 |
| 625 MAG | S Ni 6625 (NiCr22Mo9Nb)* | 2.4831 | ER NiCrMo-3 |
| 6000 MAG | S Ni 6082 (NiCr20Mn3Nb)* | 2.4806 | ER NiCrFe-3 |
1.2.2 抗蠕变和耐热材料钨惰性气体焊接用焊条
| capilla® | EN ISO 14343-A EN ISO 18274 * EN ISO 21952-A** | Material no. | AWS |
|---|---|---|---|
| P 91 WIG | G CrMo 9 1** | 1.4903 | ER 90S-B9 |
| 4009 WIG | W 13 | 1.4009 | ER 410 |
| 4015 WIG | W 17 | 1.4015 | ER 430 |
| 4018 WIG | W 13 | 1.4018 | ER 410 |
| 410 NiMo WIG | W 13 4 | 1.4351 | ER 410 NiMo |
| 4115 WIG | WZ 17 1 | 1.4115 | – |
| 4122 WIG | WZ 17 1 1 | 1.4122 | – |
| 4034 WIG | WZ 13 | 1.4034 | ER 420 |
| 308 H WIG | W 19 9 H | 1.4948 | ER 308 H |
| 309 WIG | W 23 12 | 1.4829 | ER 309 |
| 310 H WIG | W25 20 H | 1.4848 | ER 310 H |
| 4820 WIG | W 25 5 | 1.4820 | – |
| 4830 WIG | W(Z) 25 24 | 1.4830 | – |
| 4850 WIG | W(Z) 21 32 Nb | 1.4850 | – |
| 4853 WIG | W(Z) 25 35 Nb | 1.4551 | – |
| Alloy C WIG | S Ni 6059 (NiCr23Mo16)* | 2.4607 | ER NiCrMo-13 |
| 625 WIG | S Ni 6625 (NiCr22Mo9Nb)* | 2.4831 | ER NiCrMo-3 |
| 6000 WIG | S Ni 6082 (NiCr20Mn3Nb)* | 2.4806 | ER NiCrFe-3 |
1.2.3 抗蠕变和耐热材料气体保护电弧焊用管状焊丝
| capilla® | EN ISO 17633-A EN ISO 17634-A* | Material no. | AWS |
|---|---|---|---|
| G P91 MM | T CrMo 91 BM* | – | – |
| G 4009 MM | T 13 MM 2 | 1.4009 | E 410 TO-4 |
| G 4015 MM | T 17 MM 2 | 1.4015 | – |
| G 410 NiMo MM | T 13 4 MM 2 | 1.4351 | E 410 NiMo TO-4 |
| G 4034 MM | TZ 13 MM 2 | 1.4034 | E 420 TO-4 |
| G 4405 MM | TZ 17 6 1 MM 2 | 1.4405 | – |
capilla® P 91
产品说明:
CrMoVNb-合金碱性涂敷焊条，具有良好的焊接特性，是一种耐蠕变、耐断裂的高温焊缝金属.
应用领域：
专为淬火和回火焊接而设计 9%-Cr-steels。
基本材料:
1.4903 (X10CrMoVNb 9 1),
ASTM A213-T91;ASTM A335-P91,
ASTM A387 Gr. 91, ASTM A182 F91.
典型焊缝金属成分:
机械性能: (热处理:760℃/2h;环境温度下的最小值)
尺寸：
还有以下相关型号：
Capilla P 91 MAG
Capilla P 91 WIG
Capilla G P91 BM (管状丝)
capilla® 4015
产品说明:
基本涂层棒状电极适用于气体，水和蒸汽配件的密封面覆盖，最高使用温度为450°C。
焊接金属具有与同类合金铬钢相当的耐腐蚀性。抗氧化温度高达950°C。
建议将工件预热至约。焊接前温度为250℃。
如果TPWHT不受母材性能的限制，建议进行温度高达800°C的去应力热处理。
应用领域：
该焊条适用于17%铬合金化热处理钢的堆焊和熔焊。
通常用作坚韧奥氏体填料孔道的覆盖孔道(例如在高温含硫介质中)。
适用于以下材料:
1.4057, 1.4740, 1.4742, 1.4059, 1.4741。
典型焊缝金属成分:

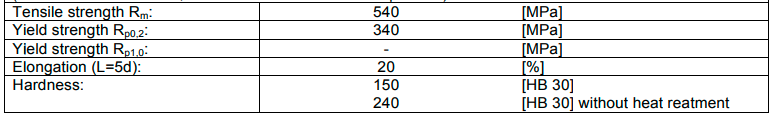

机械性能: (热处理:800℃/1h;环境温度下的最小值)

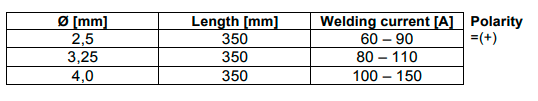

尺寸：
还有以下相关型号：
Capilla 4015 MAG
Capilla 4015 WIG
Capidur 4015
capilla® 4018
产品说明:
基本涂层棒状电极适用于燃气，水和蒸汽配件的密封面覆盖，使用温度可达450°C。
焊接金属与类似的合金铬钢一样耐腐蚀。
建议将工件预热至约。250°C。
建议在TPWHT下进行应力消除热处理，温度可达680°C。
应用领域：
该焊条适用于铬含量为13%的热处理钢的堆焊和熔焊。
通常用作奥氏体熔焊覆盖道的填充材料(例如，在较高温度的含硫介质中)。
适用于以下材料:
1.4008.
典型焊缝金属成分:

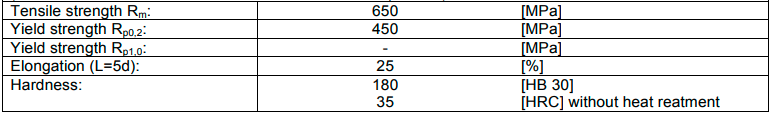

机械性能: (热处理:640℃/8h;环境温度下的最小值)
尺寸：
还有以下相关型号：
Capilla 4018 MAG
Capilla 4018 WIG
Capilla G 4018 BM (管状丝)
capilla® 4115
产品说明:
基本涂敷高回复率焊条，适用于类似合金不锈钢铬钢的焊接。工作温度高达450°C的蒸汽和气体配件覆盖焊。
预热:相似贱金属:300 – 400℃，不同贱金属:150 – 350℃
应用领域：
该焊条完全适用于17%铬(镍)钢的堆焊和熔焊。
适用于以下材料:
1.4313, 1.400, 1.4001, 1.4002
典型焊缝金属成分:

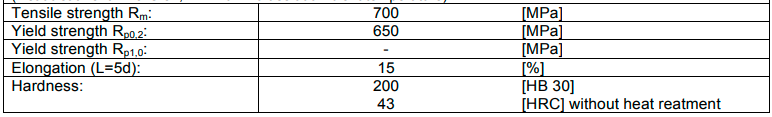

机械性能: (热处理:720℃/8h;环境温度下的最小值)
尺寸：
还有以下相关型号：
Capilla 4115 MAG
Capilla 4115 WIG
Capidur 4115
