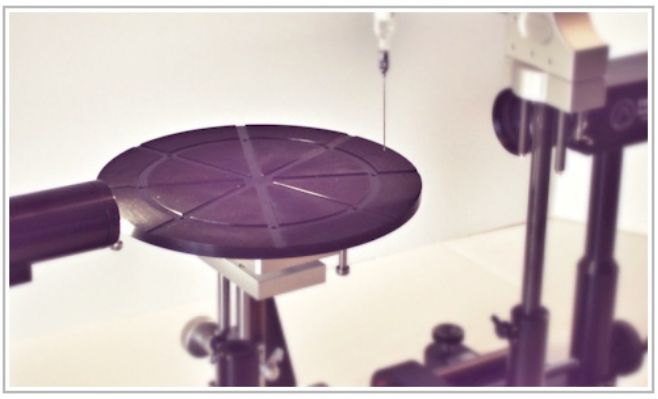

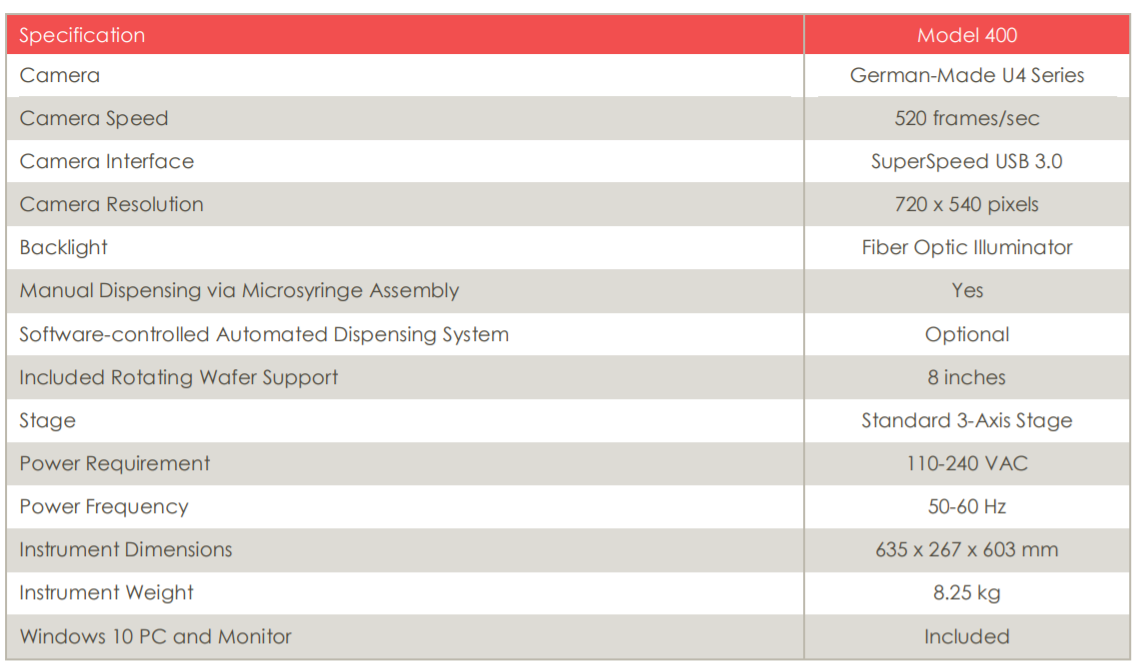

ramé-hart带有晶片支架的400型测角仪/张力仪，接触角测量仪在半导体晶圆表面润湿性上的应用

接触角测量仪在半导体晶圆表面润湿性上的应用 在半导体芯片制造的快节奏世界中，实现最佳性能、精度和可靠性至关重要。这些先进计算机芯片的制造商不断寻求创新的方法来改进其制造工艺。 接触角分析是一种植根于表面科学的强大技术，它提供了宝贵的见解，可以彻底改变半导体芯片的生产。通过利用接触角测量的优势，芯片制造商可以优化表面处理，提高附着力，并提高芯片的整体性能。 制造半导体芯片的复杂过程涉及许多表面处理，这些处理对性能和可靠性起着关键作用。接触角分析使芯片制造商能够精确评估和定制这些处理，以获得最佳结果。通过表征表面处理中使用的流体（如蚀刻剂、清洁剂和涂层）的润湿行为，接触角测量提供了优化工艺参数、确保均匀性和增强不同层和材料之间附着力的基本数据。 半导体芯片内各层的有效结合和粘附对其功能和耐用性至关重要。接触角分析使芯片制造商能够评估粘合剂和粘合剂的润湿行为和表面能。这些知识使我们能够选择合适的材料和配方，以促进强界面粘合，减少分层并提高整体芯片可靠性。通过利用接触角测量，制造商可以增强粘合过程，优化材料兼容性，并降低因附着力差而导致的故障风险。 表面改性在半导体芯片制造中发挥着至关重要的作用，实现了精确的图案化、污染控制和改进的电气性能。接触角分析提供了对表面改性的全面理解，如等离子体处理、涂层和功能化技术。通过表征这些改性引起的润湿特性和表面能变化，芯片制造商可以精确控制这些工艺的有效性。这些知识使他们能够微调表面特性，提高图案化精度，最大限度地减少缺陷，并提高芯片的整体性能。 半导体行业的利润微薄，优化产量和性能对成功至关重要。接触角分析为质量保证和过程控制提供了强大的工具。通过监测芯片制造不同阶段的接触角，制造商可以检测变化，尽早发现潜在问题，并实施纠正措施，以最大限度地提高产量和一致性。此外，接触角测量使芯片制造商能够优化关键参数，如表面清洁度、表面粗糙度和薄膜厚度，以确保一致和高质量的芯片生产。
