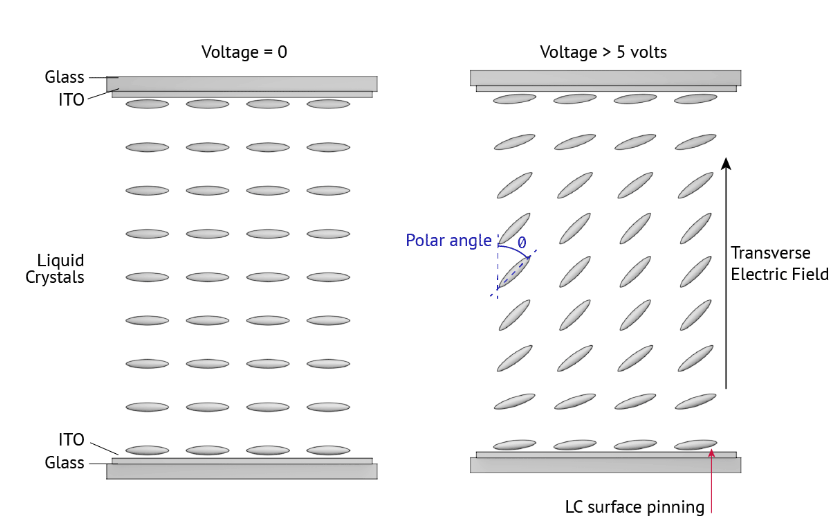

电控双折射(ECB)是最通用的向列模式之一，其中可以以模拟方式控制设定波长的延迟。ECB在0伏时具有最大延迟，当电压增加时向最小延迟切换。双折射变化是LC倾斜角(也称为极角)的函数，LC倾斜角被定义为垂直于分子长轴的基板所产生的角度。

液晶可变延迟器

为每个特定波长调谐独特延迟。将特定波长的延迟设置为半波会产生平面偏振旋转器。将延迟设置为四分之一波长会产生圆偏振。

液晶可变衰减器

LCVA是固态、电压控制模拟衰减器，对比度可达1000:1。高消光装置通常需要补偿器板来校正ECB模式装置常见的LC表面钉扎。

相位控制- OPL变化

输入偏振的光程长度(OPL)可以通过电压控制来改变。这是通过将线性极化与可变延迟器的慢轴对准并调制电压来实现的。

精密ECB LC设备 BVO发展液晶实验室

玻璃	Eagle XG显示器玻璃或抛光熔融石英
厚度	1-2mm厚:用标准显示器玻璃制成的薄型设备 6-8毫米厚:由熔融石英制成的低波前畸变装置
外部尺寸	最大尺寸–90毫米|最小尺寸–12毫米
通光孔径	2mm内部垫圈和2mm平台
抛光	反平行
透射波前畸变	抛光玻璃装置:通光孔径0.25波
BBAR涂料公司	可选涂层
对比率	500:1标准，1000:1补偿
转换速度	低至15-20毫秒，10-90%全周期(电池间隙厚度的函数)
带宽	可见光或近红外线
温度范围	10摄氏度至60摄氏度
损坏阈	500瓦/厘米2顺时针方向的行波(Continuous Wave) . 5焦耳/厘米21064纳米时10纳秒脉冲(典型值)

电压与延迟

ECB液晶可变延迟器的电压-延迟曲线。能够延迟700纳米的高均匀性单元。点击放大。
