消除只有一个组件的单波长波片。NIR消色差四分之一波长延迟器将入射的平面偏振光转换成圆偏振。NIR四分之一波长延迟器将产生左旋或右旋圆偏振态。众所周知，我们的消色差延迟器具有非常大的通光孔径和精确的四分之一波长相位延迟。AQWP6宽带波片深受NIR成像开发商、激光腔隔离、NIR系统中的光学隔离和测量设备制造商的欢迎。
- 有效范围:700纳米-1100纳米
- 价格有竞争力
- 真零阶
- 宽接受角
- 非常大的通光孔径
- 多层聚合物叠层
- 超宽近红外带宽
- 可见光波长重叠
- 独立式或层压在玻璃之间
- BBAR直接涂在聚合物上可选
- 提供大孔径，100毫米外径
规范焦点
- . 01波浪公差
- 99%的内部透射率
- 折射率= 1.58
- 原聚合物上的BBAR:每表面平均R ≤ .75%

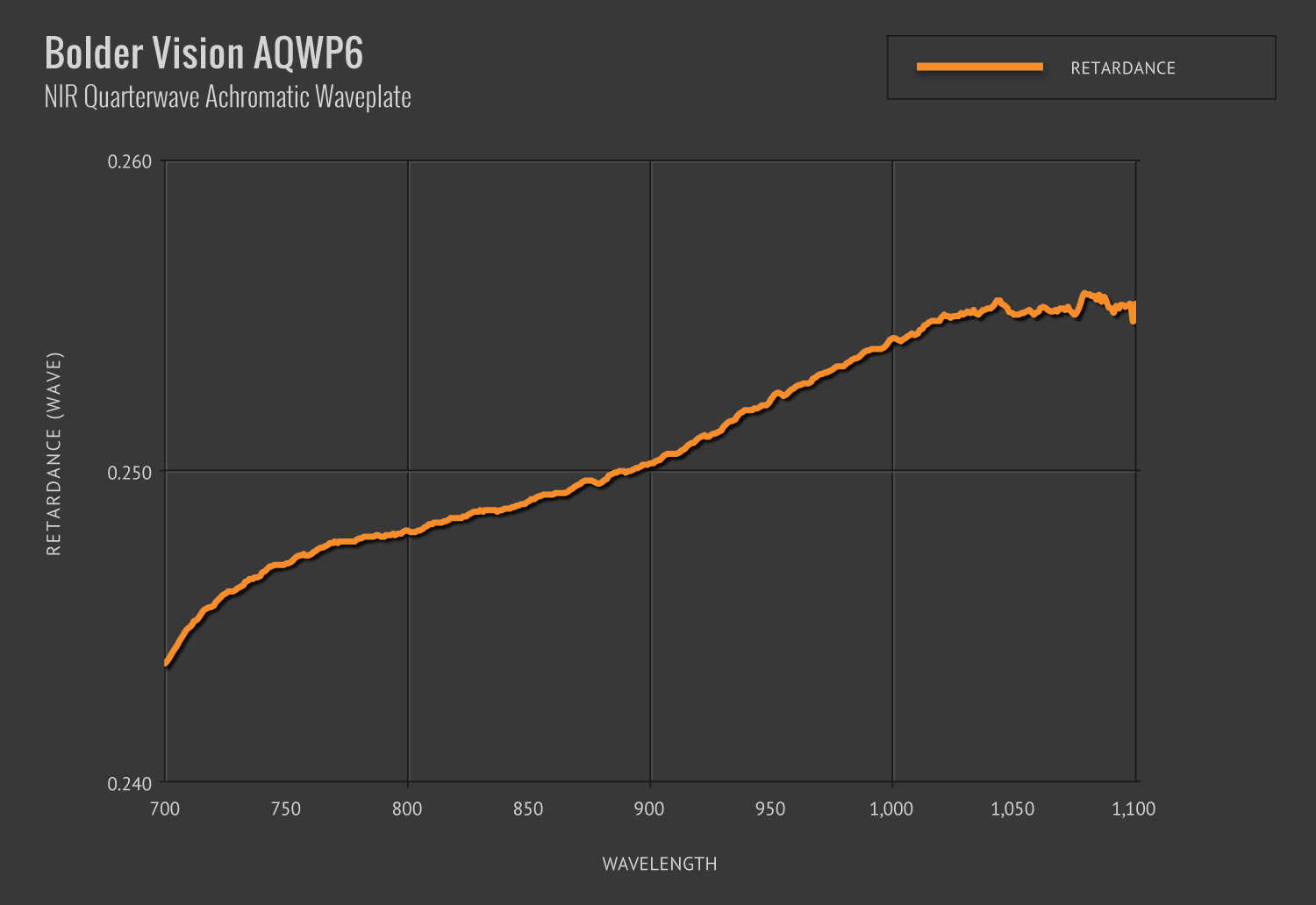

AQWP6 – STANDARD NIR QUARTERWAVE ACHROMAT SPECIFICATIONS
| Birefringent Material | Polymer, sandwiched between BK-7 substrates |
| Recommended Wavelength Range | λ/4, over near infrared region from 700 – 1100nm |
| Surface Quality | 40-20 Scratch-Dig |
| Substrates | BK-7, grade-A, fine annealed |
| AR Coating | R ≤ 0.65% loss per surface (normal incidence) average, BBAR 400-900nm or 700-1100nm wavelength range |
| Size | 25.4mm outer diameter, 80% clear aperture (20mm) |
| Acceptance Angle | ± 15 degrees |
| Unit Thickness | 6.55mm +/- .20mm |
| Optic Axis Stability | ≤ 2 degree |
| Wavefront Distortion | λ/4 @ 632.8nm |
| Temperature Range | -20° C to 60° C |
| Wedge | ≤ 2 minutes |
| Damage Threshold | CW: 500 Watt/cm2 Vis Pulsed: .3 J/cm2 10 nsec pulses @ 532nm |
AQWP6 – FREE STANDING NIR QUARTERWAVE ACHROMAT SPECIFICATIONS
| Birefringent Material | Fused polymers |
| Polymer Index of Refraction | 1.58 |
| Stack Thickness | .55mm, +/- 0.05mm |
| Optional AR Coating | R ≤ .75% per surface Avg., 650-1100nm |
| Environmental | 60° C at 90% RH for 1000 hours 80° C for 1000 hours dry, -30° C for 1000 hours dry -20° C (1 hour) to 75° C (1 hour) for 100 cycles |
独立式消色差波片
OEM成本效益近红外消色差四分之一波片。Bolder Vision现在提供低成本、消色差、独立式聚合物(FSA)波片。这种消色差透镜没有外部基底，价格低廉，灵活性强，非常适合集成到任何生产光学系统中。可以是双面抗反射涂层，以增加传输。
独立式消色差透镜的优点
对OEM应用非常有用
波形因数–独立式波片可以切片或模切，专门用于定制应用。这种能力使光学系统设计人员能够缩小外形尺寸，大幅降低单位成本，并扩大设计选择。
AR涂层–FSA波片一侧或两侧的BBAR涂层。层压到预先存在的基底上(一面涂有AR涂层)或作为独立的延迟元件(两面涂有AR涂层)。
费用–单位成本合同，因为原材料和劳动力较少。延迟特性与我们的标准产品完全相同。一些设计不要求低透射波前或高耐磨性。如果这是真的，自由站立聚合物消色差波片可能是一个明智的选择。
环境稳定–多层聚合物堆叠不使用粘合剂进行光学融合。这一事实导致坚固的单片延迟器具有良好的环境规格、高透射率和单一的折射率。
